TPS62A03 和 TPS62A03A 是同步、降壓、降壓 DC/DC 轉換器，專為高效率和緊湊設計尺寸而設計。這些器件集成了能夠提供高達 3A 輸出電流的開關。在中到重負載下，這些器件以 2.2MHz 開關頻率的脈寬調制 （PWM） 模式運行。輕負載時，TPS62A03 自動進入省電模式 （PSM），在整個負載電流范圍內保持高效率。該器件的 TPS62A03A 變體在整個負載電流范圍內以 PWM 模式運行，具有固定的開關頻率。在關斷模式下，兩個器件的電流消耗最小。
*附件：tps62a03.pdf

TPS62A03 和 TPS62A03A 通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。過流保護和熱關斷可在故障條件下保護器件和應用。電源良好信號表示輸出電壓處于正確調節狀態。這些器件采用 SOT563 封裝。如果需要在更寬的溫度范圍內實現更高的效率或精度，TPS62A03 和 TPS62A03A 可以升級現有的基于 TLV62585 的電源電路。

特性

• 42mΩ 和 27.5mΩ 低 RDSON 開關
• 2.5V 至 5.5V 輸入電壓范圍
• 0.6V 至 VIN 可調輸出電壓范圍
• 28μA（典型值）靜態電流 （VFB > VREF）
• 150nA（典型值）關斷電流（EN = 低）
• 1.2V I/O 兼容 EN 輸入
• 1% 反饋精度（0°C 至 125°C）
• 100% 模式作
• 2.2MHz 開關頻率
• 提供省電模式或強制 PWM 選項
• 電源正常輸出引腳
• 短路保護 （HICCUP）
• 內部軟啟動
• 有源輸出放電
• 熱關斷保護
• 改進的 TLV62585 直接替代品 （DRL）

參數

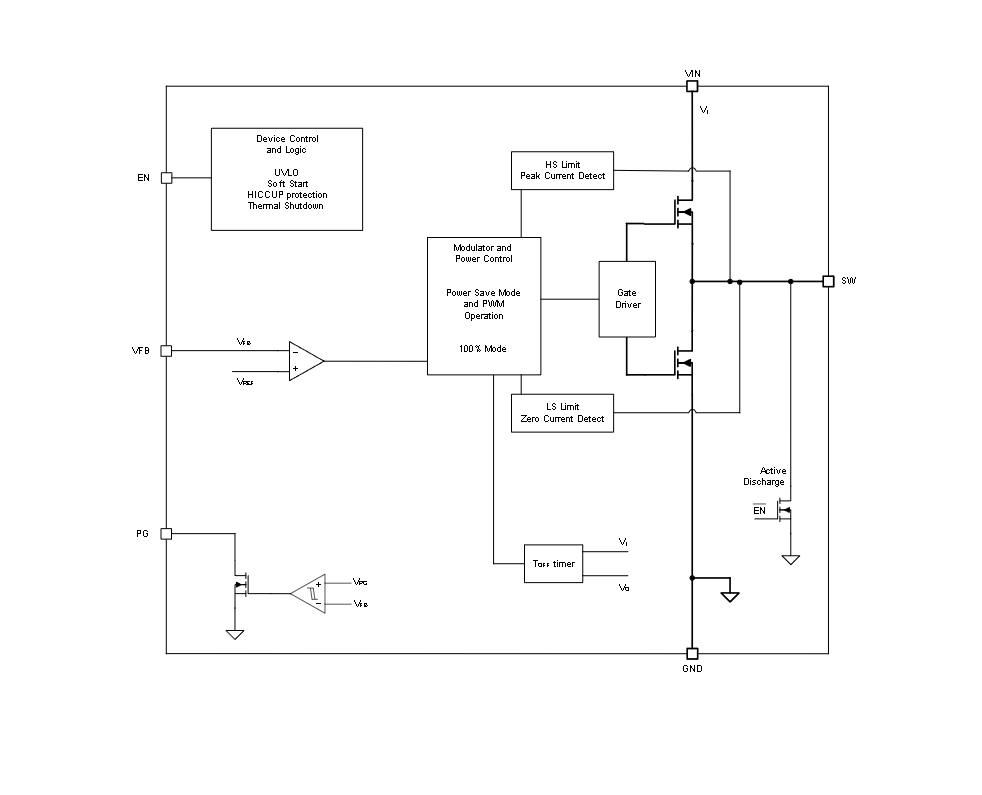

方框圖

1. 產品概述

TPS62A03 是一款高效同步降壓（Buck）DC/DC轉換器，集成于 SOT563 封裝中，能夠提供高達 3A 的輸出電流。該轉換器設計用于高效率和緊湊應用，支持兩種操作模式：脈寬調制（PWM）模式和功率節省模式（PSM）。TPS62A03 適用于多種應用場景，包括機頂盒、TV、IP網絡攝像頭、多功能打印機、無線路由器、固態硬盤以及電池供電設備等。

2. 主要特性

• ?雙模式操作?：支持 PWM 和 PSM 模式，根據負載自動切換以優化效率。
• ?寬輸入電壓范圍?：輸入電壓范圍為 2.5V 至 5.5V。
• ?可調輸出電壓?：輸出電壓范圍為 0.6V 至 VIN，通過外部電阻分壓器設置。
• ?低靜態電流?：在 VFB > VREF 時，典型靜態電流為 28μA；關機電流低至 150nA。
• ?高開關頻率?：PWM 模式下的固定開關頻率為 2.2MHz。
• ?豐富的保護功能?：包括過流保護（HICCUP）、熱關斷保護、欠壓鎖定（UVLO）以及軟啟動功能。
• ?電源良好指示?：提供電源良好（PG）輸出信號，用于指示輸出電壓是否穩定。

3. 應用領域

• ?消費類電子?：如機頂盒、TV、網絡攝像頭等。
• ?計算與存儲設備?：如無線路由器、固態硬盤等。
• ?便攜式設備?：如電池供電的便攜式醫療設備、無線傳感器等。

4. 功能描述

• ?自適應功率節省模式?：在輕載條件下自動進入 PSM 模式，降低開關頻率以減少功耗。
• ?100% 占空比低壓差操作?：在需要時進入 100% 占空比模式，以支持低輸入-輸出電壓差的應用。
• ?軟啟動與過流保護?：內部軟啟動電路限制啟動時的浪涌電流，HICCUP 模式提供過流保護，防止設備損壞。
• ?熱關斷與欠壓鎖定?：在過熱或輸入電壓過低時自動關斷輸出，保護轉換器免受損壞。

5. 封裝與熱管理

• ?封裝類型?：SOT563，尺寸為 1.60mm × 1.60mm × 0.6mm。
• ?熱阻?：θJA 為 157.3°C/W，建議采用適當的散熱設計以確保熱性能。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用電路以及布局指南。
• ?設計資源?：包括參考設計、應用筆記、布局指南等，幫助用戶快速實現產品設計。
• ?技術支持?：TI 提供 E2E 支持論壇，用戶可以在此獲取快速的設計幫助和驗證答案。
