RS232/485轉Profinet網關通訊氣體檢漏儀案例分享

RS232轉Profinet網關作為一種重要的工業通訊設備，其作用是將傳統的RS232接口設備轉換為現代的Profinet接口，從而實現與現代自動化控制系統的無縫對接，提高系統的集成度和性能。

氣體檢漏儀作為一種常見的工業檢測設備，通常配備有RS232或485數字接口。通過引入RS232轉Profinet網關，可以實現檢漏儀與現代自動化控制系統的高效通訊，從而有效提升生產效率和產品質量。

具體如下：

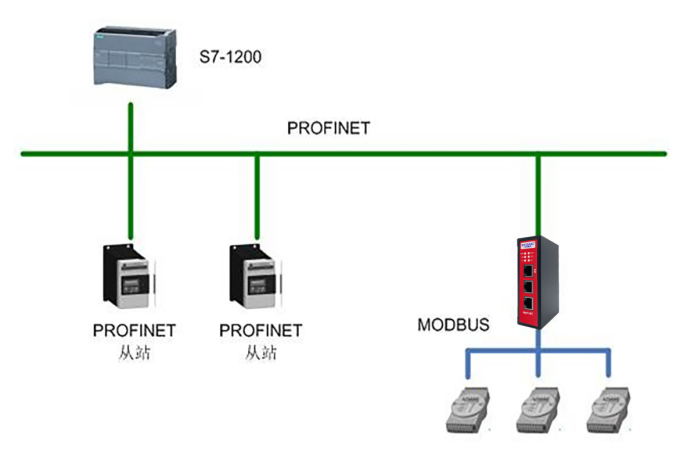

配置步驟要實現RS232轉Profinet網關與氣體檢漏儀的通訊，首先需要在RS232與Profinet設備中間添加232轉Profinet（例如XD-PNR200）。這種網關集成了232串口、Modbus與Profinet協議，具有適應性強和應用廣泛的特點。

接下來，需要進行以下步驟：打開博圖并添加PLC

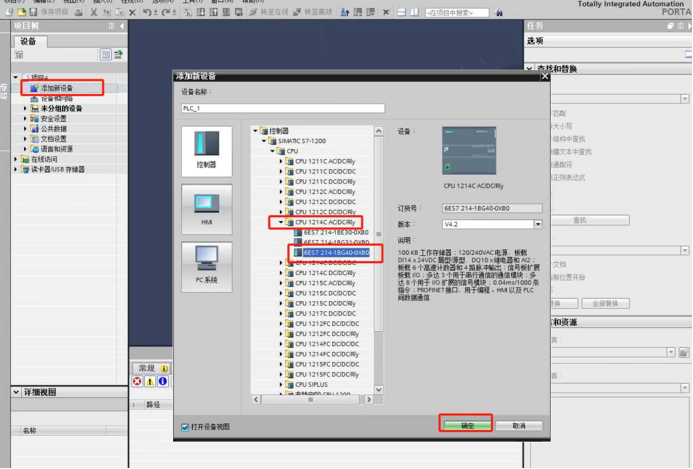

1. 打開博圖軟件**：?jiǎn)?dòng)博圖軟件，添加PLC。

2. 修改PLC的IP地址：確保PLC的IP地址與本機的IP地址保持在同一網段上。

添加GSD文件

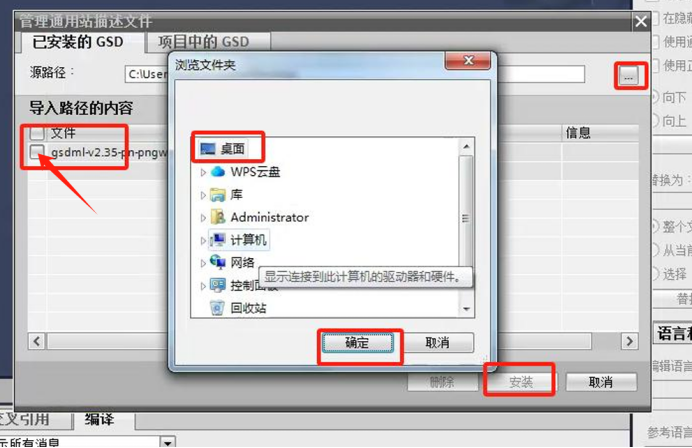

1. 安裝GSD文件：在網絡視圖下點擊硬件目錄，找到網關驅動并雙擊添加。

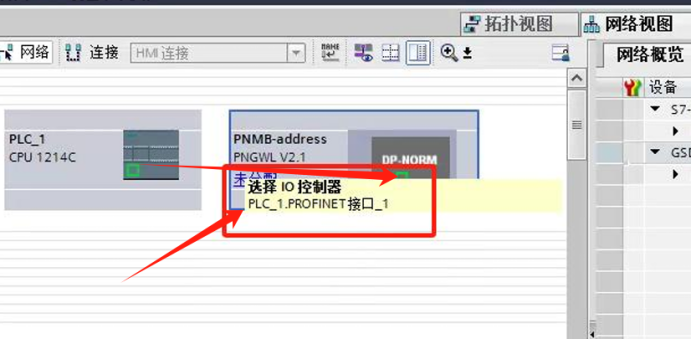

2. 連接PLC與網關：將PLC與網關通過網線連接起來。

配置網關

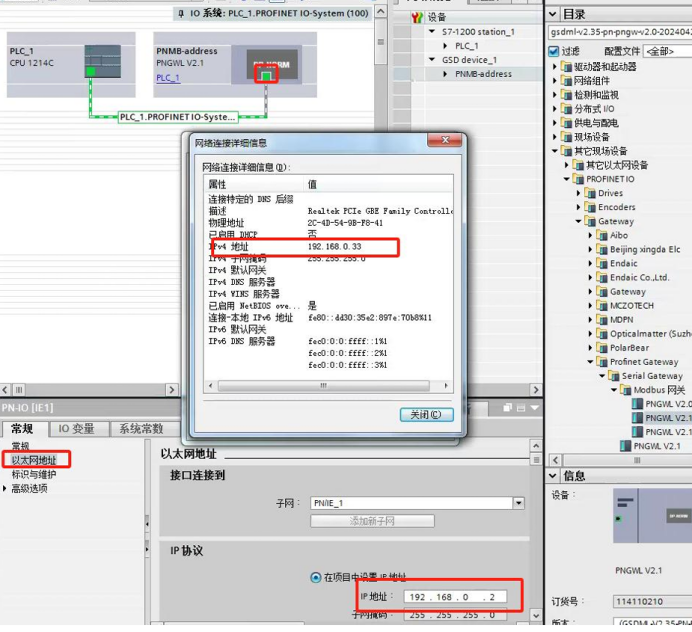

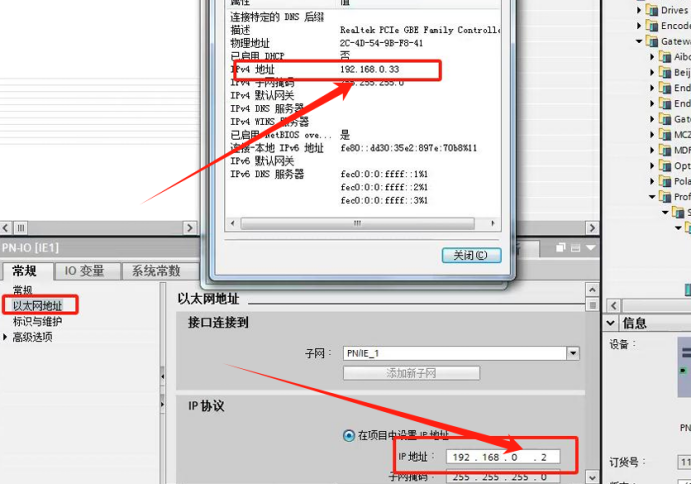

1. 設置IP地址：雙擊網關配置IP地址，應與PLC的IP地址保持在同一網段上。

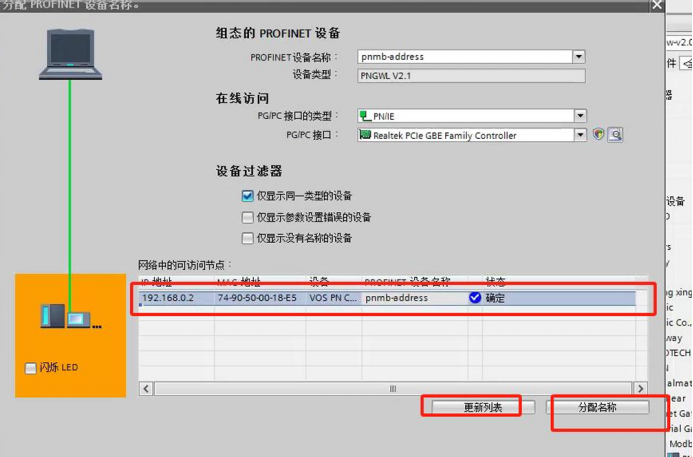

2. 分配設備名稱：右擊分配網關設備名稱，點擊更新列表按鈕自動搜索到網關，選中后點擊分配。

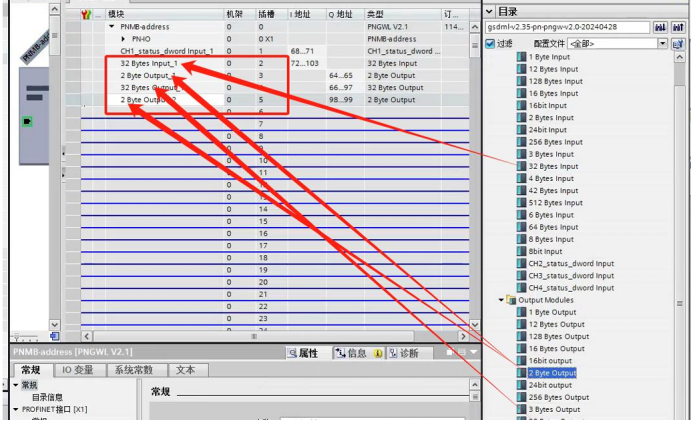

3. 設置讀寫數據長度：在設備目錄下點擊硬件目錄，設置讀寫數據長度。

展望未來，隨著科技的發展，RS232轉Profinet網關的應用前景將更加廣闊。一方面，新設備將直接采用更先進的通信協議和技術；另一方面，對于那些仍在使用中的老舊設備，RS232轉Profinet網關將繼續發揮其獨特的作用。可以預見的是，未來更多的傳統設備將借助這一技術煥發出新的活力，與現代自動化系統共同構建一個更加智能、高效的工業環境。
