概述
ADuM3195 是采用 ADI 公司 iCoupler^?^ 技術的隔離放大器。ADuM3195 具有極低失調和增益誤差,使其非常適合許多隔離電壓檢測應用。
基于光耦合器的解決方案在生命周期中以及在高溫下具有不確定的電流傳輸比,ADuM3195 與其不同,此套件的傳輸功能在其生命周期中保持不變,并且在 ?40°C 至 +125°C 的寬溫度范圍內保持穩定。
ADuM3195 內包含一個適用于各種常用應用的寬帶運算放大器。還包含兩個高精度的 2.5V 基準電壓源輸出。
ADuM3195 采用 16 引腳四分之一小外形封裝 (QSOP),額定隔離電壓為 3000 V RMS。
數據表:*附件:ADuM3195 ADuM4195具有可調增益和單端輸出的隔離式放大器技術手冊.pdf
應用
特性
- 用于隔離電壓測量的高阻抗輸入
- 低失調誤差和漂移(輸出失調電壓):25°C 時為 ±6mV(最大值),?22 μV/°C(典型值)
- 低增益誤差和漂移:±0.5%(最大值)和 ±27 ppm/°C(最大值)
- 電源電壓范圍
- V
DD1:4.5V 至 5.5V - V
DD2:4.5V 至 5.5V
- V
- 帶寬:210kHz
- 隔離電壓:對于 ADuM3195,為 3000V RMS
- 安全和監管審批(申請中)
- UL 認證(申請中):3000 V RMS 持續 1 分鐘,符合 UL 1577 標準
- CSA(申請中)
- VDE 符合性證書(待定)
- DIN VDE V 0884-11:2017-01
- V
IORM= 636 V 峰值(增強)
- 寬溫度范圍
- 工作環境溫度范圍:?40°C 至 +125°C
- 最高結溫:150°C
- 通過 AEC-Q100 汽車應用認證

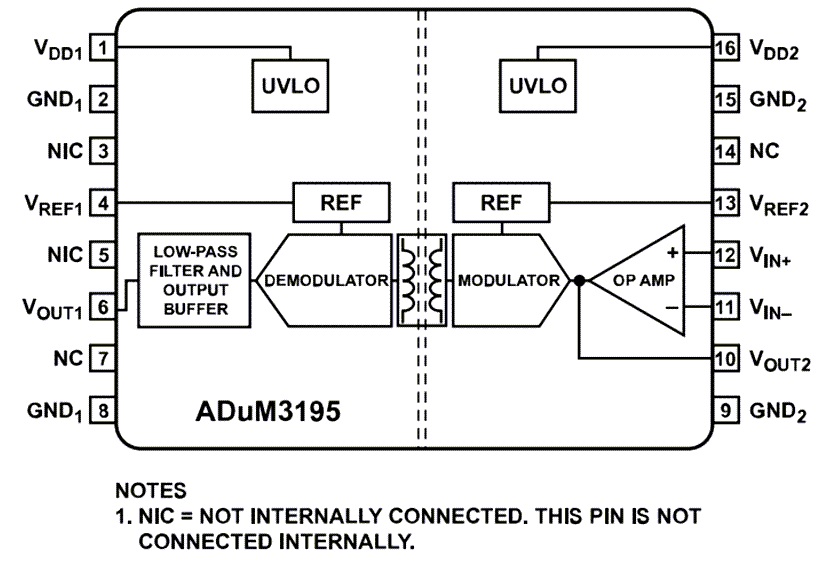

框圖

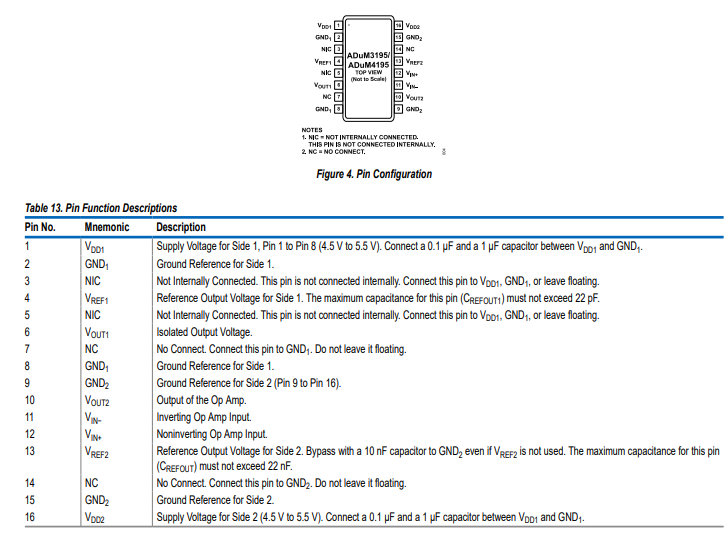

引腳配置描述

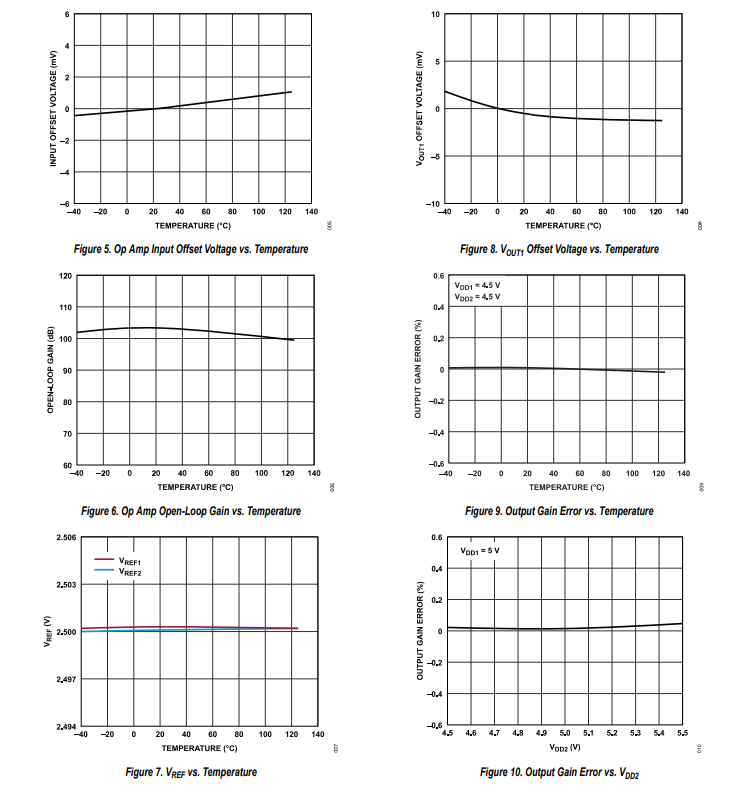

典型性能特征
應用框圖
圖37展示了ADuM3195/ADuM4195作為隔離式電壓監測器的典型應用。ADuM3195/ADuM4195具有獨特的線性度、高共模噪聲抑制能力、低增益誤差和溫度漂移特性。這些特性使其成為需要高電壓隔離放大器的工業應用的理想選擇。
高電壓總線由R1分壓器和R2分壓器進行檢測。放大器的輸入電壓是VIN ,它被配置為單位增益放大器,VOUT2上的輸出電壓等于檢測到的總線電壓乘以分壓器比率。由于VIN引腳的輸入阻抗非常高,因此可以在不犧牲精度的情況下保持較低的電流耗散,從而實現低功耗電阻器的使用。然而,對于非常高的電壓(如VBUS),還必須考慮可能對PCB造成污染的因素。此外,與R2分壓器并聯的保護元件(如二極管或齊納二極管)可能會對電壓檢測的準確性產生負面影響,因此必須謹慎選擇,以確保在所需溫度范圍內的反向漏電流最小。在這種情況下,如圖37所示的電容保護方法可能是更可行的選擇。
高電壓總線由分壓器檢測,分壓器由R1和R2組成。如第1節所述,VOUT1電壓反映VIN ,具有典型增益。
在監測非常高的總線電壓時,R1的寄生電容會在開關事件期間對VIN上的過電壓尖峰構成風險。建議是將補償電容C2與R2并聯連接。通過選擇C2來實現適當的補償,使得:
C2的值并非關鍵,但必須選擇略高于計算值,以抑制VIN上的任何過沖。例如,如果VBUS_MAX = 1 kV DC且VOUT = 4.3 V,則所需的分壓比約為1/233,其中R1 = 2 MΩ,R2 = 8.62 kΩ。在估計寄生電容C1約為10 pF的情況下,C2約為23 pF。
-
