Analog Devices EVAL-ADSP1802評估套件通過跳線和開關提供所有數字應用接口 (DAI) 和數字外設接口 (DPI) 輸入/輸出。ADI EVAL-ADSP1802板開發用于與CrossCore Embedded Studio (CCES) 環境配合使用，以測試ADSP1802處理器的功能，該處理器通過ICE-1000/ICE-2000仿真器與EVAL-ADSP1802EBZ連接。EVAL-ADSP1802EBZ由適配器或5V電源供電。這些電源中的任何一個都可調節到EVAL-ADSP1802EBZ所需的電壓。

數據手冊：*附件：Analog Devices Inc. EVAL-ADSP1802評估套件數據手冊.pdf

EVAL-ADSP1802EBZ包含四個模數轉換器 (ADC) 輸入通道和八個數模轉換器 (DAC) 輸出通道。25MHz振蕩器、晶體或外部CLK可為內核時鐘供電。

特性

• Analog Devices ADSP1802 SHARC處理器
  • 內核性能高達400MHz
  • 88引腳引線框架芯片級 (LFCSP) 封裝
  • 25MHz CLKIN振蕩器/晶體
  • 片上存儲器
    • 5Mb L1片上RAM
    • 8Mb L2 RAM
• 128Mb SPI閃存
• 13 個 LED
• 五個按鈕
• JTAG在線仿真器 (ICE) 14引腳接頭
• 模擬音頻接口
  • Analog Devices [AD1939]音頻編解碼器
  • 8mm x 3.5mm插孔，用于8通道立體聲輸出
  • 4mm x 3.5mm插孔，用于4通道立體聲輸入
  • 支持TDM和^I2S^模式下的全部8個DAC和4個ADC，采樣率為48kHz、96kHz和192kHz
• 數字音頻接口 (S/PDIF)
  • 美國無線電公司 (RCA) 唱機插孔輸出
  • RCA唱機插孔輸入
• 溫度監控器
• UART

應用

• 車廂內音頻和聲學處理，包括主動聲音設計、高級鈴聲、免提和語音預處理、主動降噪和音頻路徑管理
• 消費類應用中的音頻處理，包括UI通信、專業視聽、耳戴式設備和家庭影院
• 智能樓宇，具有安全和監控功能

套件內容

• EVAL-ADSP1802EBZ 評估板
• 5V適配器電源

框圖

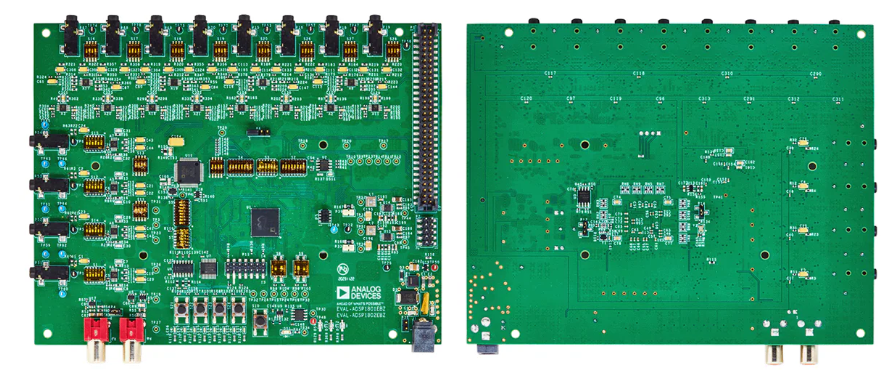

布局
