概述
ADM2761E/[ADM2763E] 是 500 kbps、5.7 kV rms、信號隔離型 RS-485 接口收發器，在雙層印刷電路板 (PCB) 上留有余量，并通過了 EN 55032 B 類標準輻射發射測試。這些套件符合 RS-485 接口和 RS-422 通信標準。ADM2761E/ADM2763E 隔離柵可提供符合 IEC 61000-4-x 系統級 EMC 標準的強大的系統級抗擾性。該套件適用于在使用壽命內需要與 1060 V rms 和 1500 V dc 絕緣的工作電壓的應用。

該套件在 RS-485 接口的 A、B、Y 和 Z 引腳上具有 ≥±12 kV 接觸和≥±15 kV 空氣 IEC 61000-4-2 靜電放電保護 (ESD)。ADM2763E 具有接收器線纜反接引腳，可快速校正 A 和 B 接收器總線引腳上的反接線纜連接，同時保持接收器的全面失效安全性能。

該套件提供壓擺率限制版本，這些版本針對長距離電纜傳輸中的低速進行了優化，最大數據速率為 500 kbps。這些套件具有較高的差分輸出電壓，在 VDD2電源以 5 V 供電時，適合于 PROFIBUS ^?^ 節點。VDD1 初級電源和 VDD2 隔離式電源均支持廣泛的電壓范圍，分別為 1.7 V 至 5.5 V 和 3.0 V 至 5.5 V。半雙工和全雙工套件選項采用行業標準的 16 引腳、寬體、標準 SOIC_W 封裝，爬電距離和凈空為 8.3 mm。
數據表：*附件：ADM2761E ADM2763E配備±15 kV IEC ESD的5.7 kV RMS 隔離型、高工作電壓RS-485接口收發器技術手冊.pdf

應用

• 太陽能反相器
• 電氣測試和測量
• 采暖、通風和空調 (HVAC) 網絡
• 工業現場總線
• 樓宇自動化

特性

• 5.7 kV rms 信號隔離型 RS-485 接口收發器
• 符合 DIN V VDE 0884-11 的 1500 V 峰值和直流工作電壓
• 低輻射發射：通過 EN 55032 B 級認證，并在 2 層 PCB 上留有余量
• RS-485 接口 A、B、Y 和 Z 總線引腳具有 IEC ESD 保護
  • ≥ ±12 kV IEC 61000-4-2 接觸放電
  • ≥ ±15 kV IEC 61000-4-2 空氣放電
• 低速 500 kbps 數據速率，適用于 EMI 控制
• 靈活電源輸入
  • 初級 VDD1 電源為 1.7 V 至 5.5 V
  • 隔離 VDD2 電源為 3.0 V 至 5.5 V
• 符合 5V VDD2 的 Profibus ^?^
• ?40°C 至 +125°C 的寬工作溫度范圍
• 高共模瞬變抗擾度：>250 kV/μs
• 短路、開路和輸入懸空接收器失效安全
• 支持 192 個總線節點（72 kΩ 接收器輸入阻抗）
• 全面支持熱插拔控制器（無毛刺上電和關斷）
• 安全和監管審批（申請中）
  • CSA 元件驗收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1
• 16 引腳、寬體 SOIC_W 封裝，標準引腳排列的爬電距離和凈空為 8.3 mm

功能框圖

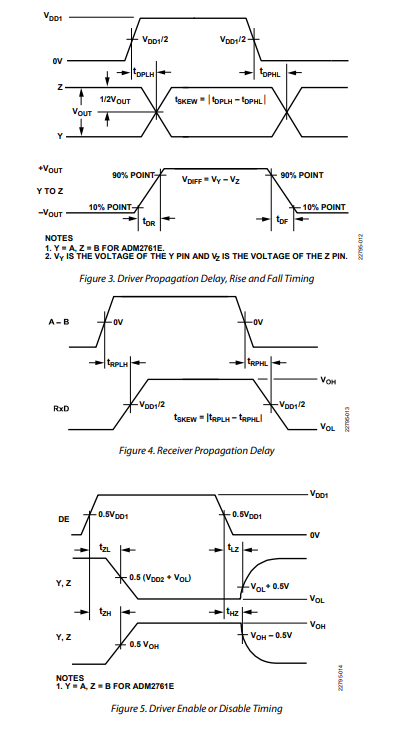

時序圖

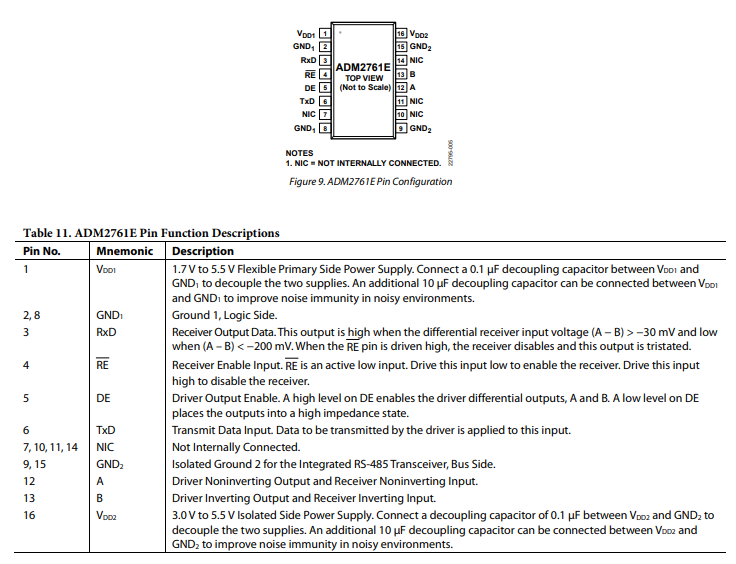

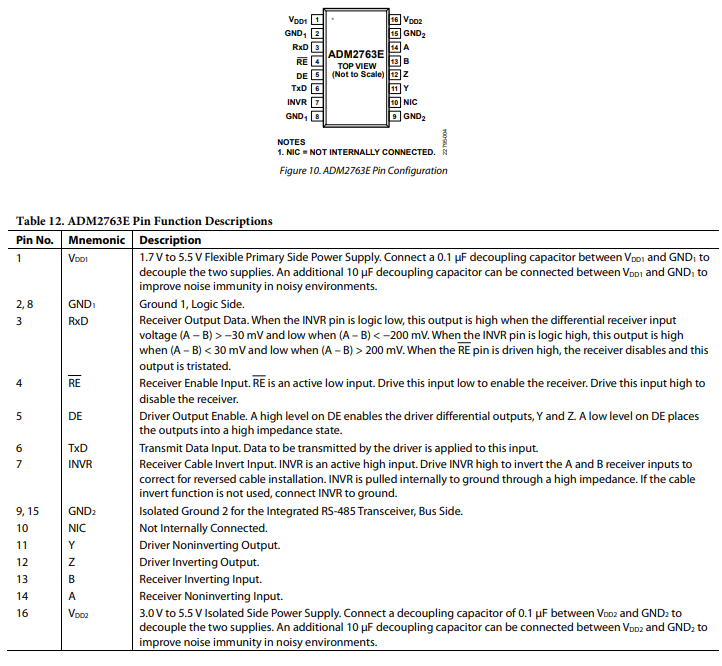

引腳配置描述

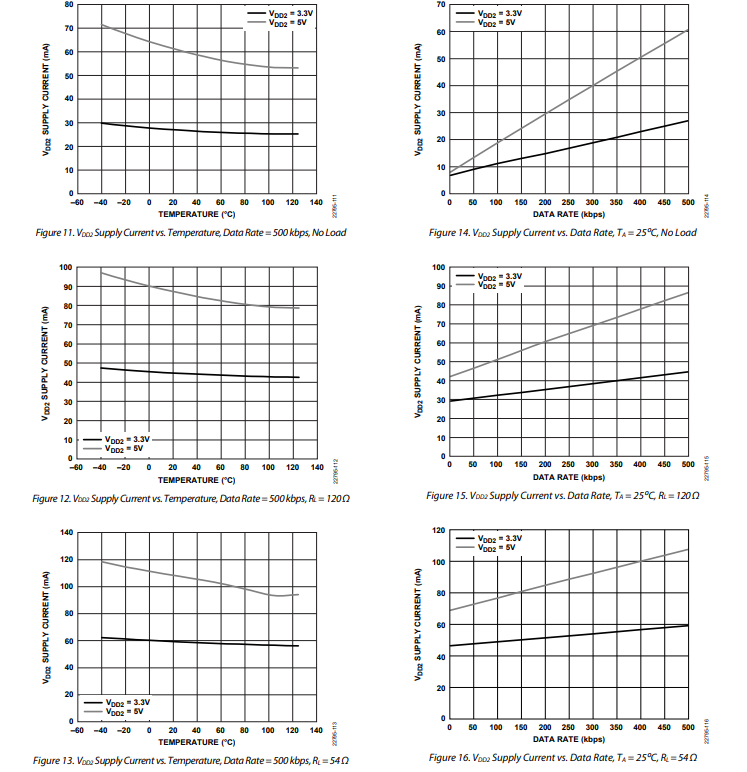

典型性能特征

工作原理

堅固型低功耗數字隔離器

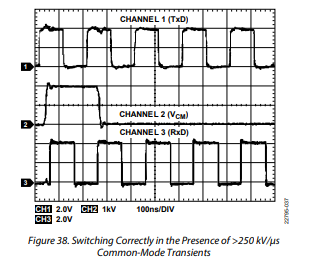

ADM2761E/ADM2763E具備低功耗數字隔離模塊，可實現器件初級側與次級側的電氣隔離。通過開關鍵控調制方案，iCoupler芯片級變壓器能在隔離柵間實現高數據傳輸速率，同時將輻射發射降至最低。此架構提供強大的數字隔離功能，在整個溫度和電源電壓范圍內，對共模瞬態的抗擾度超過250kV/μs 。數字隔離電路采用靈活的VDD1電源，輸入電壓范圍為1.7V至5.5V 。

高驅動差分輸出電壓

ADM2761E/ADM2763E采用專有發射器架構，具有低驅動輸出阻抗，可增加差分輸出電壓。在較低數據速率下，當傳輸線的直流電阻主導信號衰減時，此架構在長電纜應用中十分有用。在這些應用場景中，增大的差分電壓可延長器件的有效傳輸距離。當作為5V收發器運行（VDD2 > 4.5V）時，ADM2761E/ADM2763E達到或超過了PROFIBUS要求的最小2.1V差分輸出電壓標準。

IEC61000 - 4 - 2靜電放電（ESD）保護

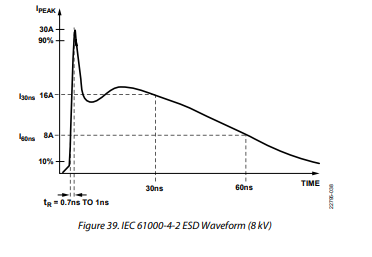

靜電放電是指不同電位物體之間靜電電荷的突然轉移，可由附近物體接觸或電場感應產生。其特點是短時間內出現高電流。IEC61000 - 4 - 2測試的主要目的是確定系統在運行過程中對外部靜電放電事件的抗擾度。IEC61000 - 4 - 2規定了兩種耦合測試方法：接觸放電和空氣放電。接觸放電是指放電槍與被測設備（EUT）直接接觸；空氣放電測試中，帶電放電槍電極移向EUT，直至在氣隙中產生電弧放電，放電槍不與EUT直接接觸。影響空氣放電測試結果和可重復性的因素包括濕度、溫度、大氣壓力、距離以及放電槍接近EUT的速度。空氣放電測試更能準確反映實際靜電放電事件，但接觸放電方法雖不可重復，仍是首選測試方法。測試期間，EUT數據端口至少要經受10次正放電和10次負放電。測試電壓的選擇取決于系統終端環境。圖39展示了8kV靜電放電電流波形，符合IEC61000 - 4 - 2規范，參數包括上升時間小于1ns，脈沖寬度約60ns 。
