在電子測量領域，高壓差分探頭（如圖1）和光電隔離探頭（如圖2）是兩種常用于高電壓或高噪聲環境下的測量工具。雖然它們都能測量高壓信號，但由于工作原理、隔離機制和應用場景的差異，二者絕不能隨意混用。錯誤混用可能導致測量數據失真、設備損壞，甚至引發嚴重的安全事故。本文將詳細分析為什么這兩種探頭不能混用，并對比它們的關鍵特性，幫助工程師正確選擇和使用探頭，確保測量安全和數據準確。

圖1 高壓差分探頭

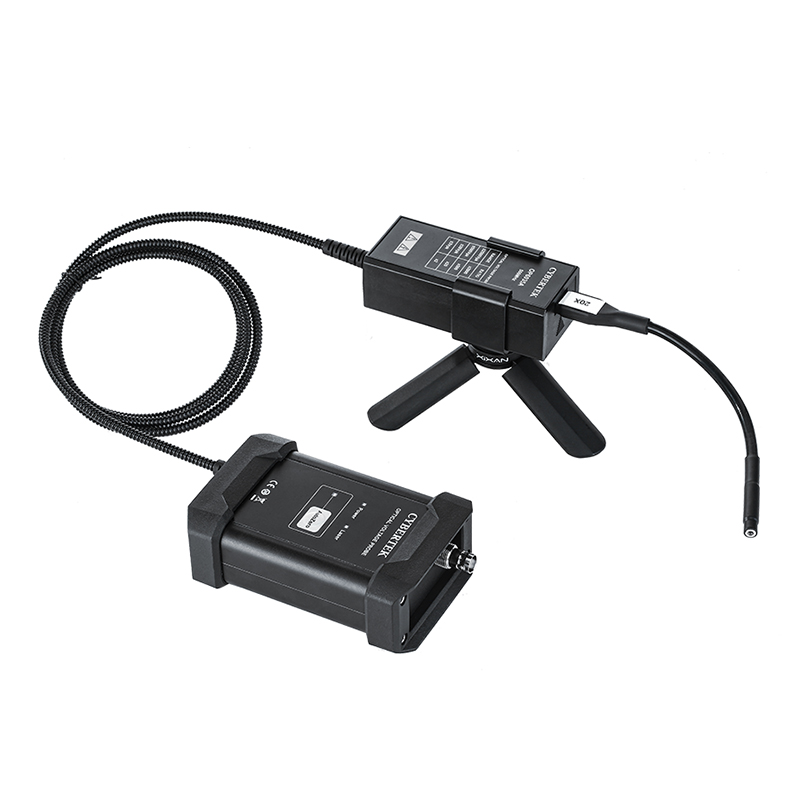

圖2 光電隔離探頭

1、工作原理：

高壓差分探頭：將高輸入的差分電壓轉換為能在示波器上顯示的低壓信號。

光電隔離探頭：通過將電信號轉換為光信號，再將光信號轉換回電信號，從而實現完全的電氣隔離。

2、高壓差分探頭和光電隔離探頭對比：

3、混用可能帶來的不足：

（1）測量誤差或數據失真

用高壓差分探頭替代光電隔離探頭測量浮地高壓信號（如半橋上管驅動電壓）時，高壓差分探頭的接地夾會強制將浮地端與示波器地短接，若地端實際存在高共模電壓（如母線電壓），可能形成短路回路，燒毀探頭或電路。若共模電壓超出差分探頭CMRR范圍時，測量結果嚴重失真。高頻應用中可能不足以抑制高次諧波分量帶來的共模干擾，導致測量結果不準確。

用光電隔離探頭替代高壓差分探頭：測量高頻信號時，光電隔離探頭的低帶寬會導致信號上升沿變緩，從而丟失高頻信號的細節。

（2）設備損壞風險

高壓差分探頭的局限：若被測系統存在數千伏的共模電壓，高壓差分探頭的輸入電路可能擊穿。探頭接地夾意外引入地環路電流，可能損壞示波器或被測設備。

光電隔離探頭的局限：雖然隔離性強，但帶寬較低。

（3）安全隱患

高壓電弧或觸電：誤用高壓差分探頭測量非隔離電源的浮地信號，如果示波器外殼帶電可能導致高壓通過接地夾意外導入示波器或工作臺，引發觸電風險。

爆炸或火災：在電力電子測試中（如逆變器），錯誤的接地路徑可能導致短路炸機。

4、如何避免混用風險？

（1）明確測量需求：浮地或者高壓隔離一般選用光電隔離探頭，高頻和差分信號的測量一般選用高壓差分探頭。

（2）核查參數：查看不同探頭安全參數。例如高壓差分探頭的共模電壓，以防止高壓差分探頭的輸入電路被擊穿帶來安全隱患。

（3）安全操作：在測量前做好安全測試。例如確認接地配置。使用高壓絕緣工具等。
