近年來隨著新能源汽車的發展,汽車行業呈現智能化、更安全發展趨勢,對芯片性能、適配性、可靠性、安全性等方面提出了更高要求。
艾為推出的AWS79062SPR-Q1車規級低噪聲CMOS雙通道運算放大器,擁有低電壓工作、軌到軌輸入和輸出、出色的帶寬和壓擺率以及超低失真度的優異性能,使得該器件在處理復雜信號時表現出色,能夠滿足汽車系統中對高精度、高穩定性信號放大的需求。

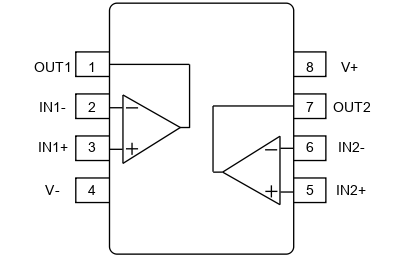

圖1AWS79062-Q1封裝
AWS79062-Q1主要參數
支持AEC-Q100 Grade 1溫度等級要求(TA = -40℃ 至 +125℃)
寬工作電壓范圍:1.8V~5.5V
低輸入失調電壓:0.4mV(典型),1mV (最大)
壓擺率:13V/us
低靜態電流:850μAperchannel
增益帶寬積:10MHz
軌到軌輸入和輸出
AWS79062-Q1主要應用
信息系統娛樂與儀表
被動安全
車身電子裝置和照明
車載(OBC)和無線充電器
高級輔助駕駛系統(ADAS)
亮點一:
低輸入失調電壓(VOS)精度更高
輸入失調電壓VOS是指運放兩個輸入電壓相等時,為了使輸出電壓為零,需要額外在輸入端補償?shù)碾妷褐怠OS大小影響整個系統輸出的精度與誤差。

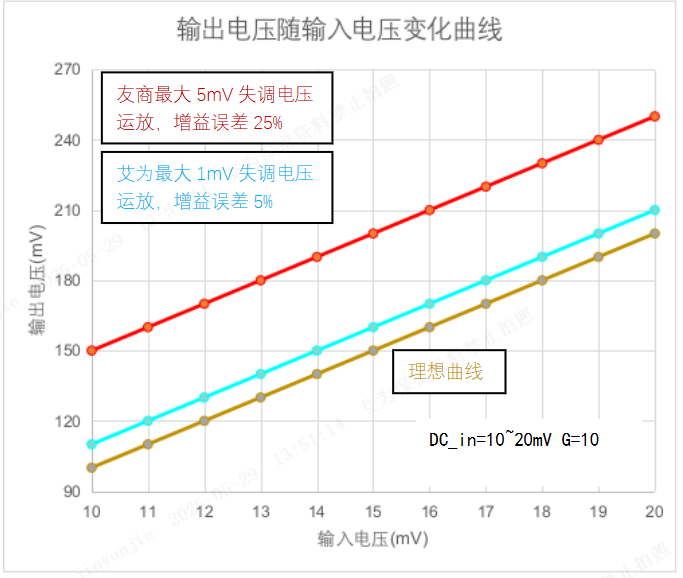

圖2 輸出電壓曲線
亮點二:
高增益帶寬積(GBW)
增益帶寬積是用來簡單衡量運放性能的重要參數,這個參數表示增益和帶寬的乘積,運放的單位增益帶寬,它是指運放增益為1時的-3dB帶寬,它與運放的增益帶寬積從數值上是相等的。

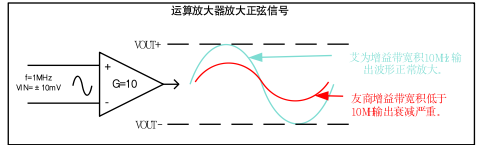

圖3 信號放大示意圖
亮點三:
高壓擺率(SR)輸出響應更快
壓擺率是運算放大器輸出電壓的轉換速率,是運算放大器在速度方面的指標,表示運放對信號變化速度的響應能力,是衡量運放在大幅度信號作用時工作速度的參數。

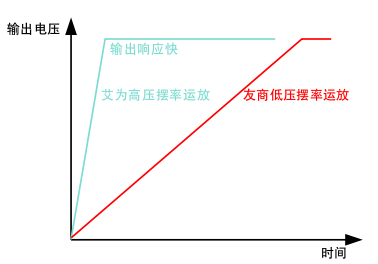

圖4 輸出建立響應曲線
應用方案一:高邊電流檢測
如下線路圖為高邊電流檢測電路,此線路圖工作在高共模輸入電壓,接近電源軌,高邊電流檢測消除了低邊檢測方案中產生的地線干擾,還能檢測到負載開短路故障。

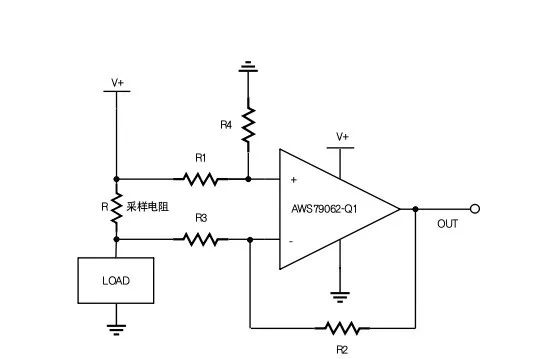

圖5 高邊電流檢測
應用方案二:低邊電流檢測
如下線路圖為低邊電流檢測電路,此線路圖工作在低共模輸入電壓,接近地軌,低邊電流檢測對OPA要求低,線路簡單易行。

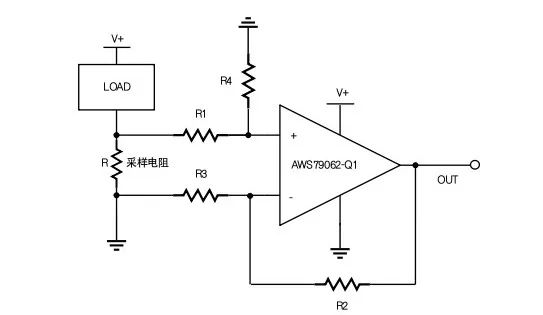

圖6 低邊電流檢測
應用方案三:作為比較器應用
比較器用于區分兩種不同的信號電平。例如,比較器可用于區分過壓、欠壓和正常運行狀態。AWS79062-Q1可作為比較器使用,其具有軌至軌輸入和輸出級,輸入共模范圍超出電源軌100mV。

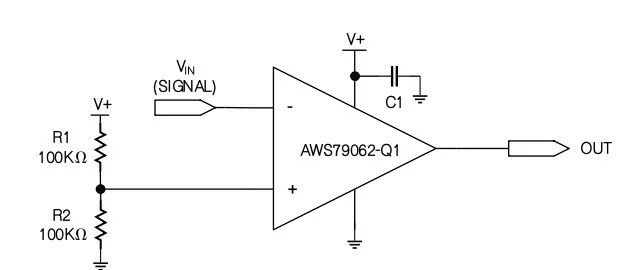

圖7 比較器應用

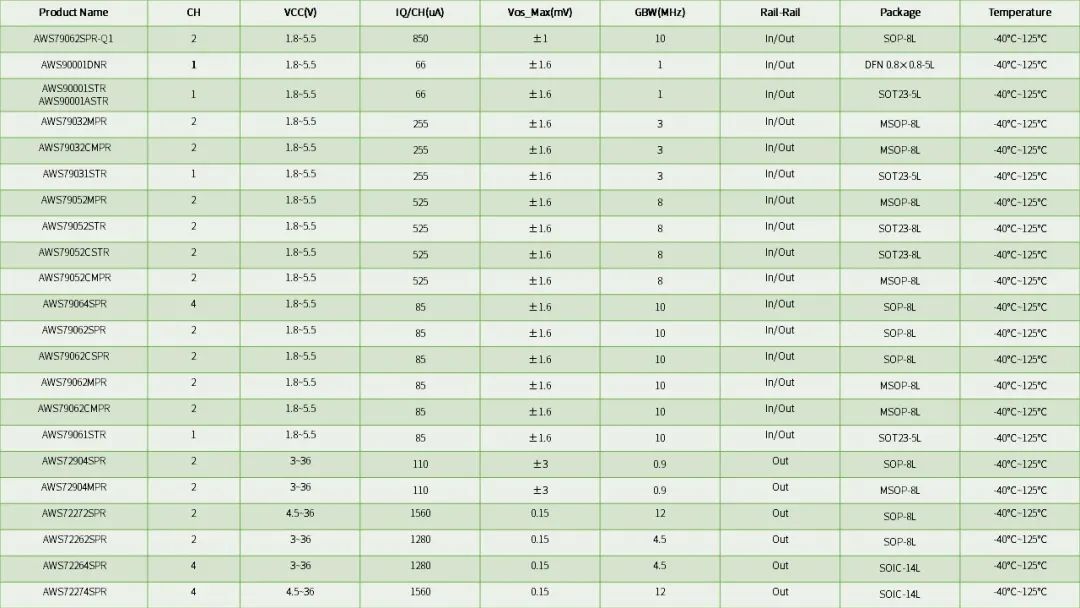

產品選型表
艾為電子專注于高性能數模混合信號、電源管理、信號鏈等IC設計,掌握了核心的芯片設計技術,艾為運算放大器產品族會陸續推出多款擁有高壓、高精度、零漂移等性能的優質產品,致力于為客戶提供全面的產品及解決方案。
-
