本文以模組E77-400M22S為例，演示如何加入LoRaWAN網絡，進行數據收發通信。

硬件：

? E77模組+USB轉串口工具（或者E77套件）

? LoRaWAN網關一臺（這里使用E870-L470LG12）

? Windows電腦一臺

軟件：

? 串口助手

? LoRaWAN服務器（這里使用公網測試服務器The Things Network）

二

配置服務器

首先在The Things Network注冊個賬號，這個可以自行搜索下，不過多贅述。

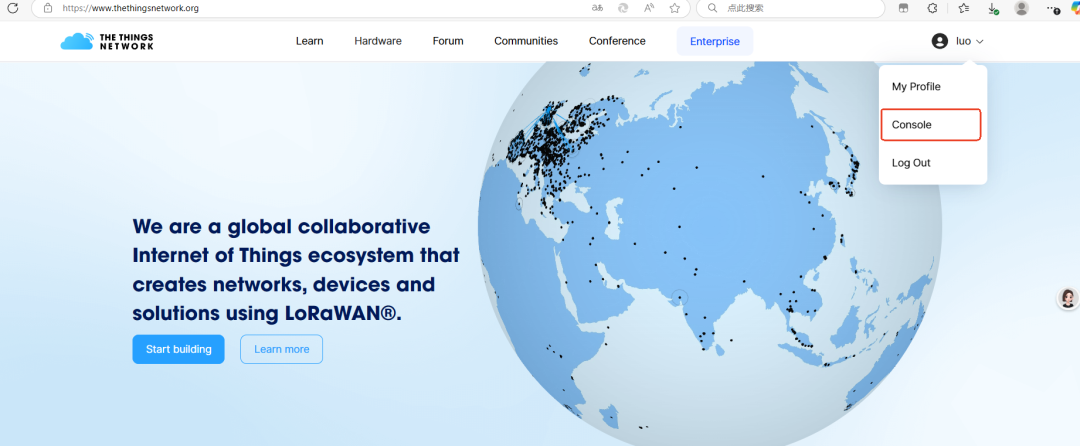

1、登錄完成后再點開右上角用戶名，選擇console；

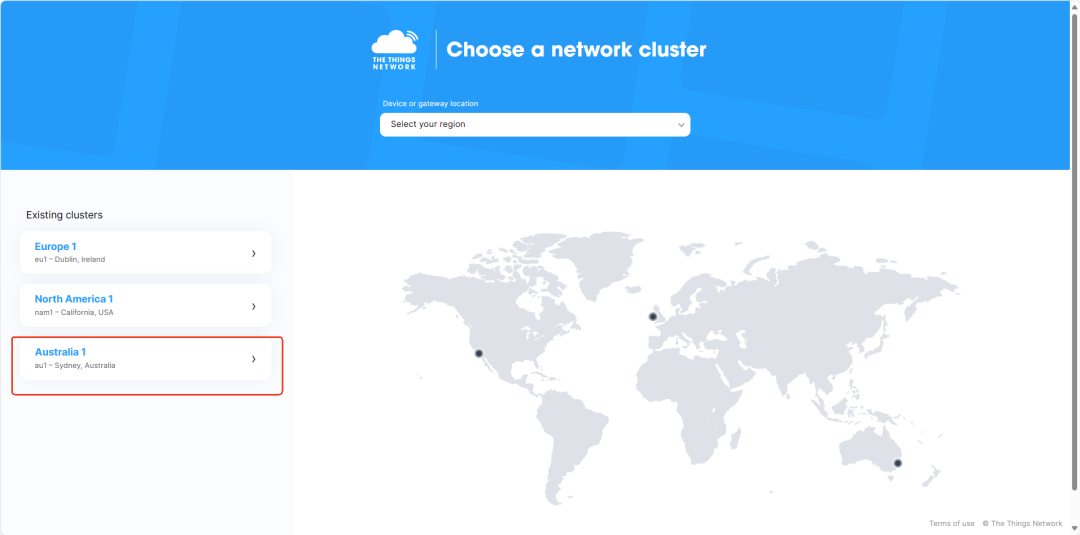

2、選擇地區文件，這里選擇Australia 1；

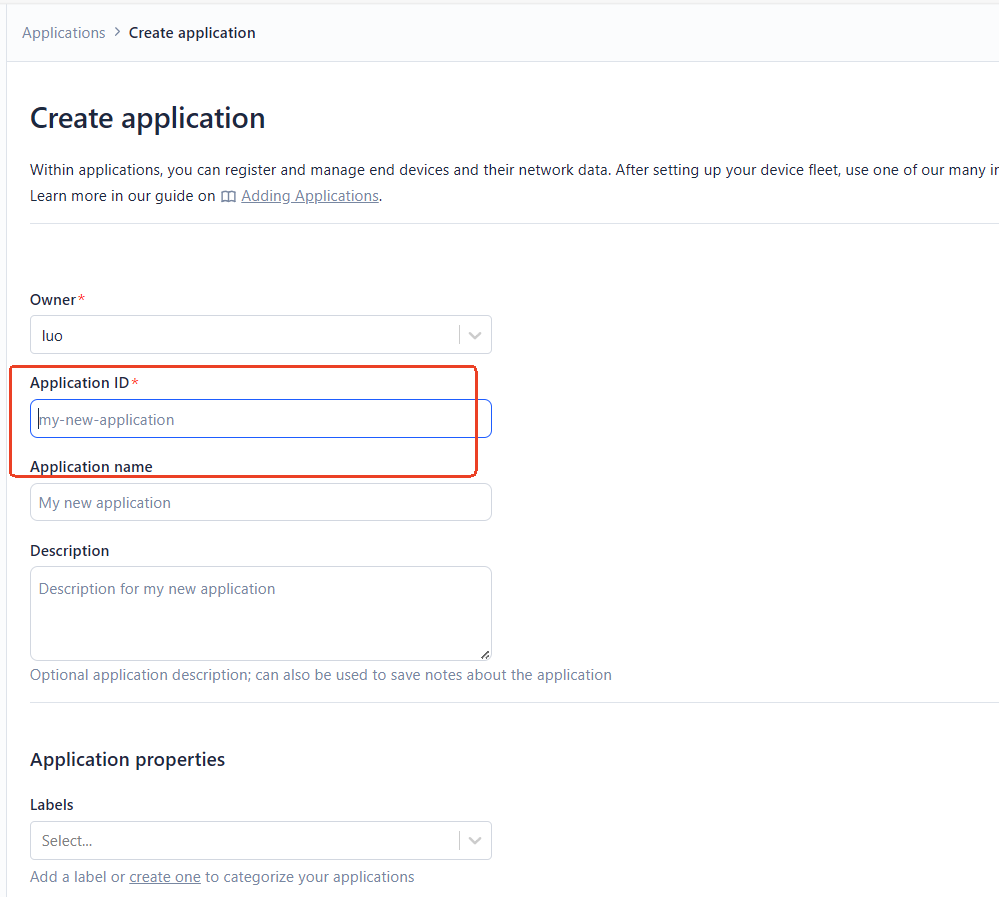

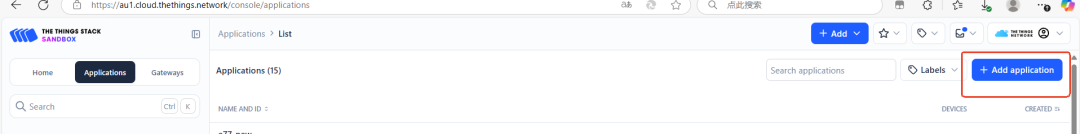

3、創建應用，應用ID名需要唯一；

4、進入應用創建，選擇End devices-->Register end device ；

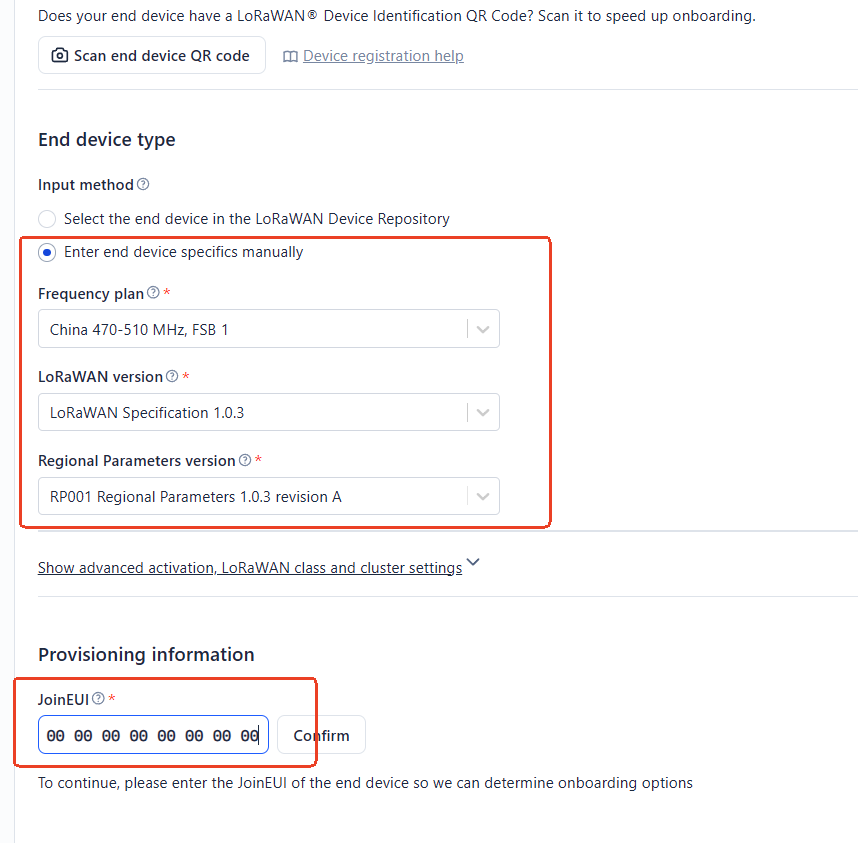

? 注冊方法選擇手動（Enter end device specifics manually）；

? 頻段選擇 China 470 MHz,FSB1；LoRaWAN 版本選擇 LoRaWAN Specification 1.0.3；協議參數版本選擇1.0.3A；

? JoinEUI隨便輸入，這個就是節點的APPEUI，輸入完后點Confirm確認。

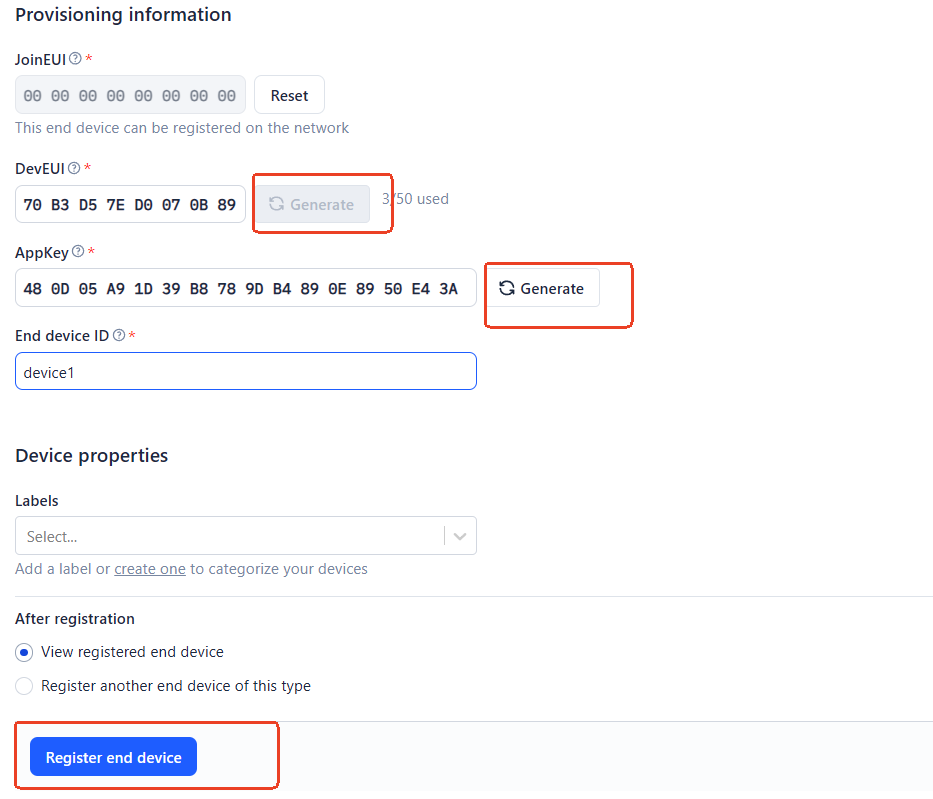

確認JoinEUI后會出現DevEUI、AppKey選項，點擊Generate生成，最后點擊Register end device注冊節點。

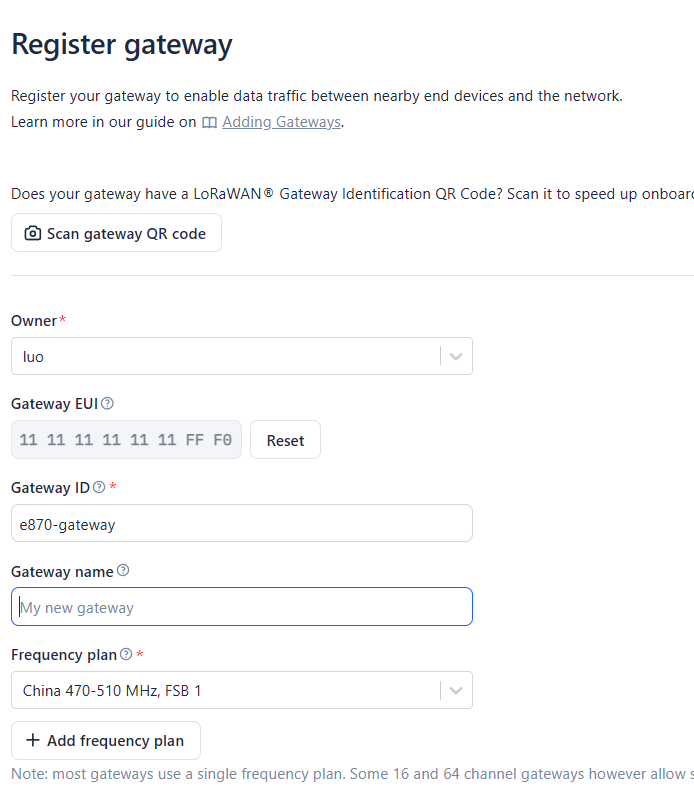

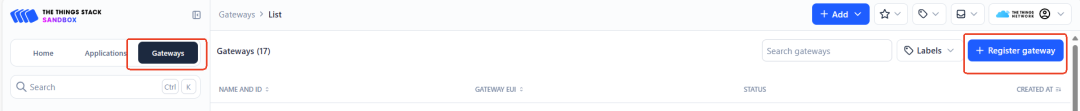

5、服務器上增加網關配置，選擇Gateways然后點Register gateway，輸入網關EUI（這個需要與網關一致），EUI 和ID都需要唯一性。

三

配置網關

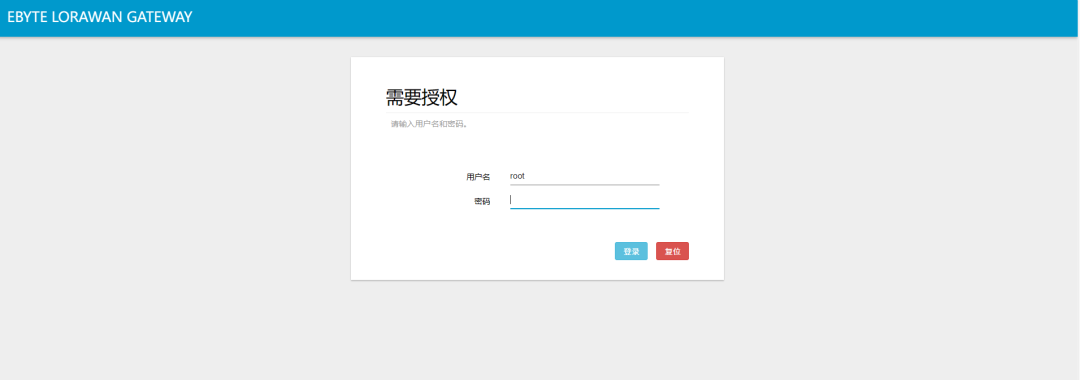

電腦連接上我們E870的WiFi，在瀏覽器輸入192.168.10.1進入網關配置頁面，賬戶密碼都是root；

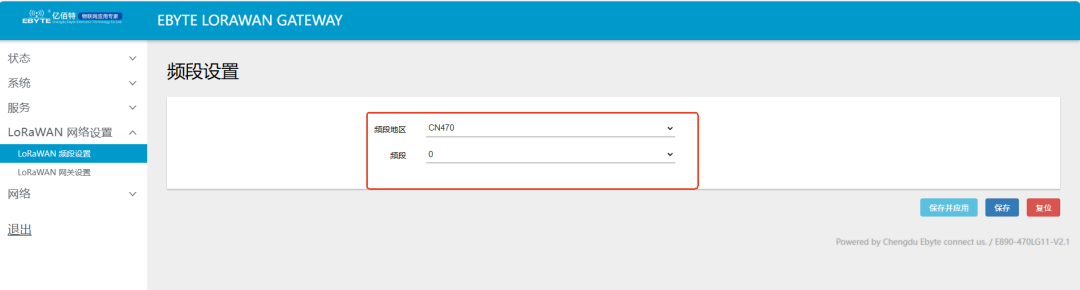

頻段地區選擇CN470，頻段選擇0；

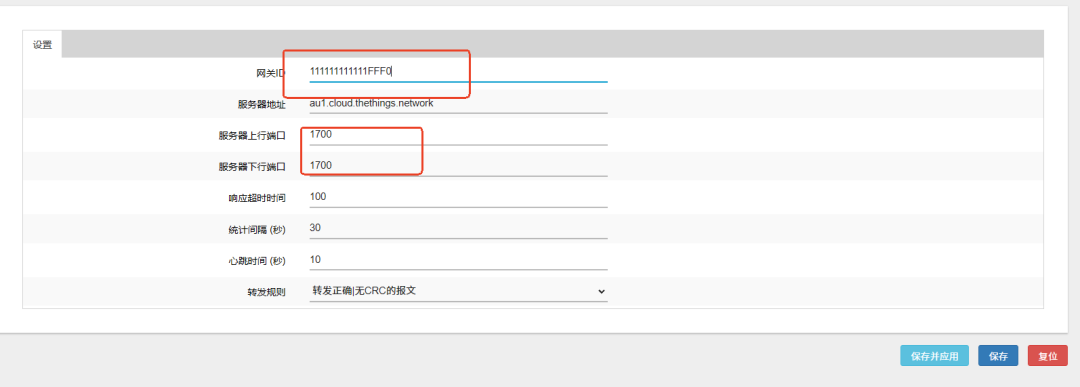

LoRaWAN 網關配置，網關ID就是The things Stack上面的網關EUI，服務器地址au1.cloud.thethings.network；端口號1700，設置完成后點擊保存并應用。

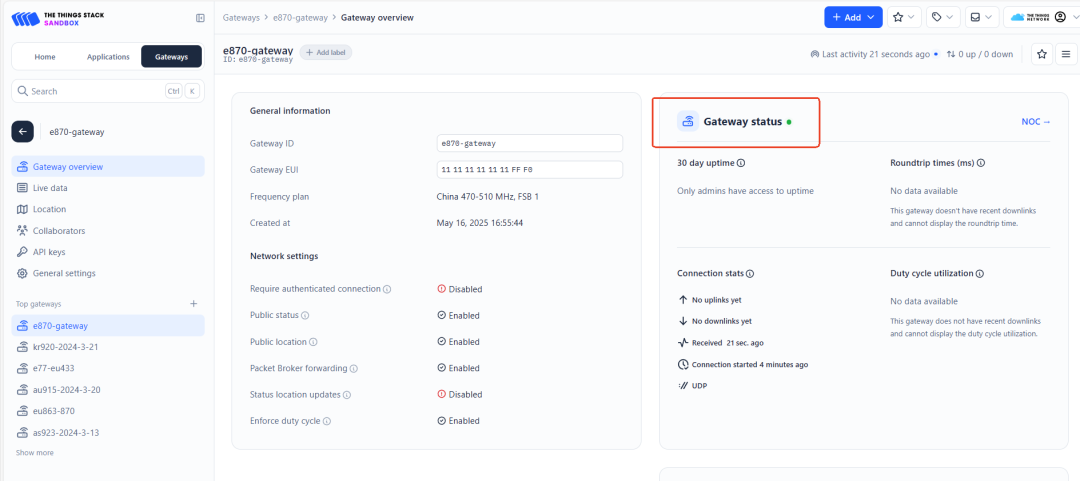

應用后，在The things Stack查看網關已經上線。

四

配置節點

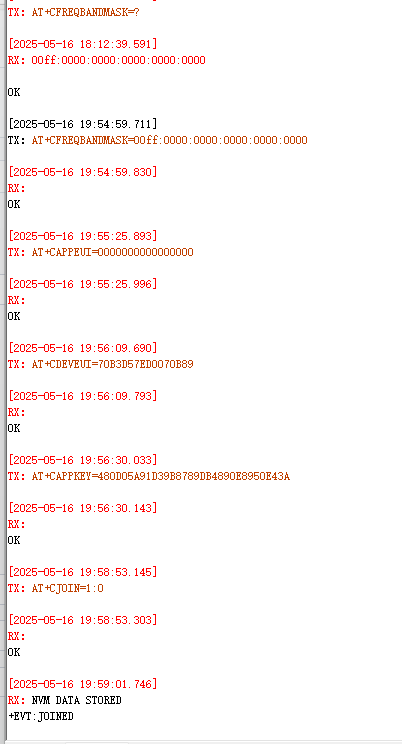

//防止配置過其它參數，首先恢復默認參數，正常使用時不需要

AT+RESTORE

//設置掩碼指定為0~7信道,默認就是前8個信道可以不要設置，選其它信道時需要設置

AT+CFREQBANDMASK=00ff00000000:0000

//設置APPEUI

AT+CAPPEUI=0000000000000000

//設置DEVEUI,對應節點DEVEUI具有唯一性

AT+CDEVEUI=70B3D57ED0070B89

//設置APPKEY，對應節點APPKEY

AT+CAPPKEY=480D05A91D39B8789DB4890E8950E43A

//OTAA入網

AT+CJOIN=1:0

五

通信

1、入網后默認工作在CLASS A模式，只能在上行完數據后的窗口接收數據，服務器下行的數據將在收到節點上行數據后下發；

//發送數據，端口號3，重發次數1，ack應答開啟，hex數據112233

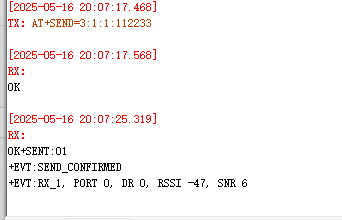

AT+SEND=31:112233

在服務器上看，收到了HEX數據112233。

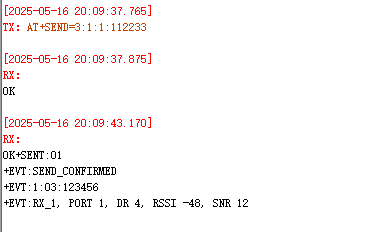

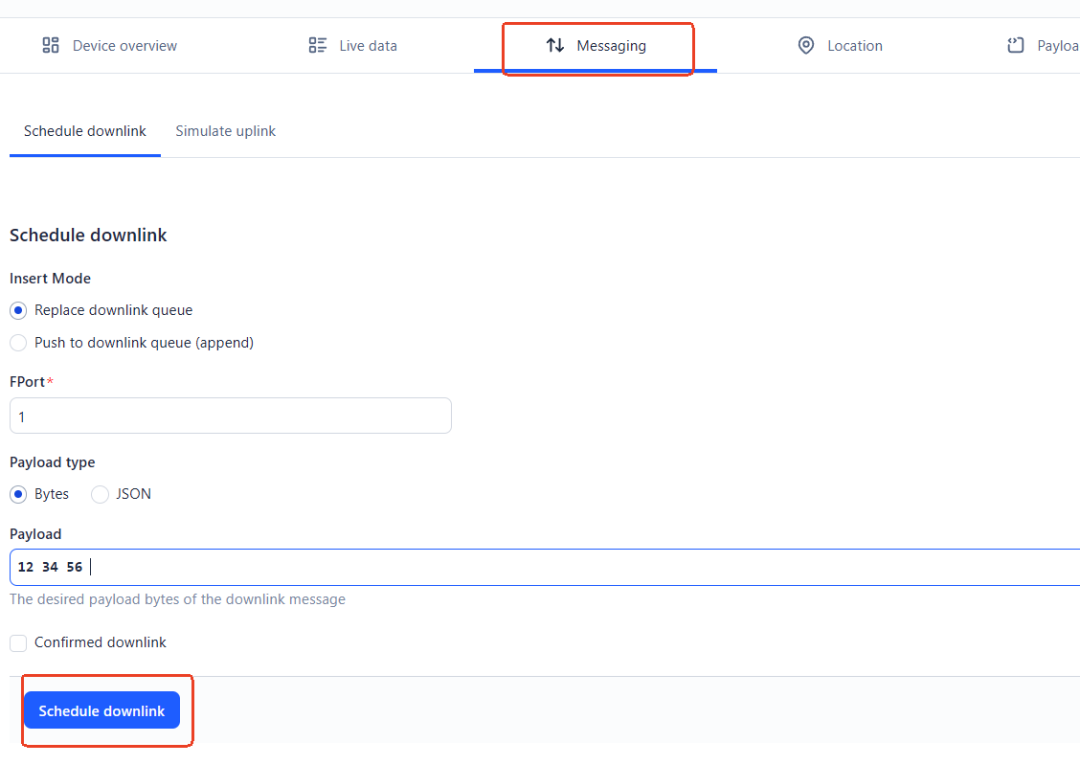

//服務器下發數據，向端口號1，下行數據123456；

我們?cè)俅紊蟼鲾?shù)據時，會收到下行的數據；

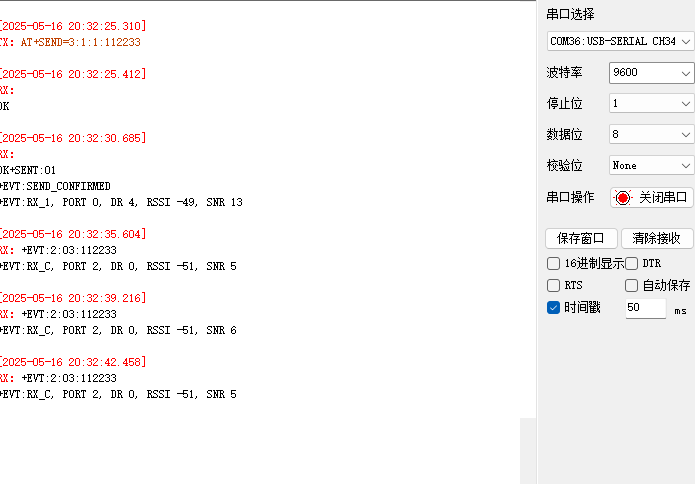

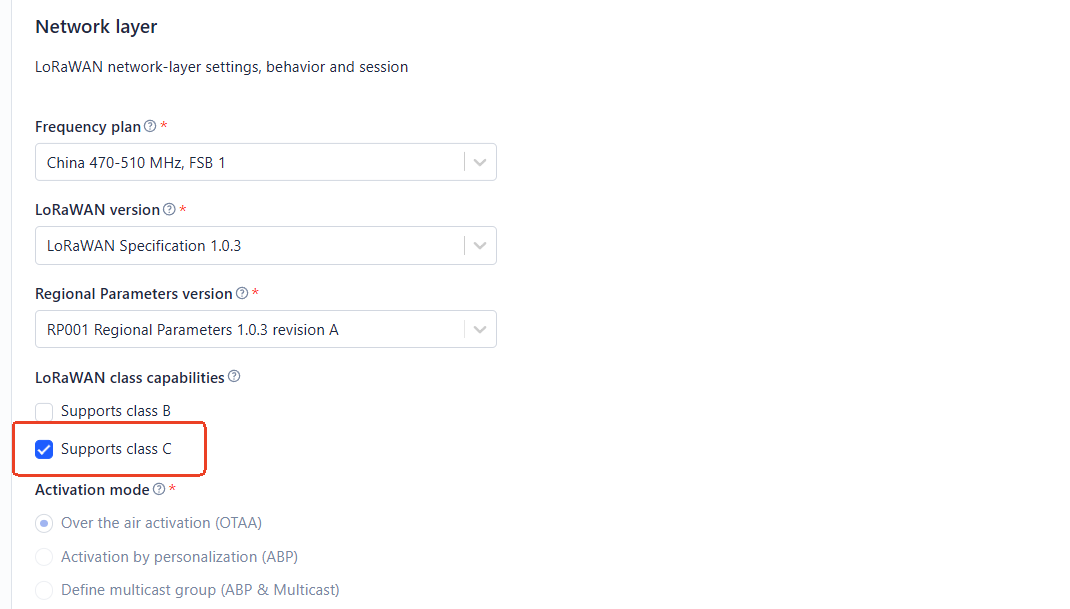

CLASS C模式，CLASS C會一直處于接收，服務器下行數據節點馬上接收到。在服務器上End devices-->devices(自己創建節點名)-->General settings-->Network layrer 勾選Suppoer Class C。

節點入網模式切換到Class C；

AT+CCLASS=C

先上報一包數據高速服務器已經切換模式了，然后服務器一直下發就行了。
