LM64440-Q1 汽車級 3V 至 36V、4A 低 EMI 同步降壓轉換器,具有引腳可調的輕負載模式數據手冊

科技綠洲 ? 2025-05-30 09:39 ? 次閱讀

LM644x0-Q1 源自汽車級同步降壓 DC/DC 轉換器系列,具有出色的效率和超低 IQ。通過集成的高壓側和低壓側 MOSFET,可在 3V 至 36V 的寬輸入電壓范圍內提供高達 6A 的輸出電流,并支持高達 42V 的負載突降瞬變。該轉換器實現了從 dropout 的軟恢復,以消除輸出上的過沖。
*附件:lm64440-q1.pdf

LM644x0-Q1 集成了許多 特性,可實現出色的 EMI 性能,包括擴頻頻率調制、可減輕開關節點振鈴的低 EMI 增強型 HotRod QFN 封裝,以及用于出色輸入電容器布局的對稱引腳排列。開關頻率可在 200kHz 和 2.2MHz 之間同步,以避免敏感頻段,同時根據應用的特定要求優化效率或設計尺寸。

PFM 模式可在輕負載運行期間實現頻率折返,從而允許僅 7μA (典型值) 的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換,以及低 MOSFET 導通電阻和外部偏置輸入,可在整個負載范圍內提供卓越的效率和熱性能。該封裝在關鍵電源引腳之間具有多個 NC 引腳,這改善了故障模式和影響分析 (FMEA) 結果。

特性

  • 符合 AEC-Q100 標準,適用于汽車應用
    • 器件溫度等級 1:-40°C 至 +125°C 環境工作溫度
  • 功能安全
  • 多功能同步降壓 DC/DC 轉換器
    • 3V 至 36V 的寬輸入電壓范圍,可承受高達 42V 的負載突降瞬變
    • 提供 4A 和 6A 選項
    • 1% 精度、固定 3.3V、5V 或 1V 至 95% VIN 的可調輸出電壓
    • 最高結溫 150°C
    • 固定 2.1MHz 開關頻率(使用 SYNC 信號可在 200kHz 至 2.2MHz 范圍內調節)
  • 通過優化的引腳布局設計和間隙提高可靠性,實現短路到相鄰引腳測試
  • 專為滿足低 EMI 要求而設計
    • 具有雙輸入路徑的增強型 HotRod? QFN 封裝可減少開關節點振鈴
    • 引腳可配置的擴頻調制
    • 輕負載時可選擇 FPWM 或 PFM 模式
  • 在整個負載范圍內具有高效率
    • 13.5VIN、5VOUT、6A、2.1MHz 時為 92.5%
    • 3.3VOUT 空載輸入電流時為 7μA(典型值)
    • 0.6μA 典型關斷靜態電流
    • 滿載時 0.6V 典型壓差
    • 用于提高效率的外部偏置選項

參數

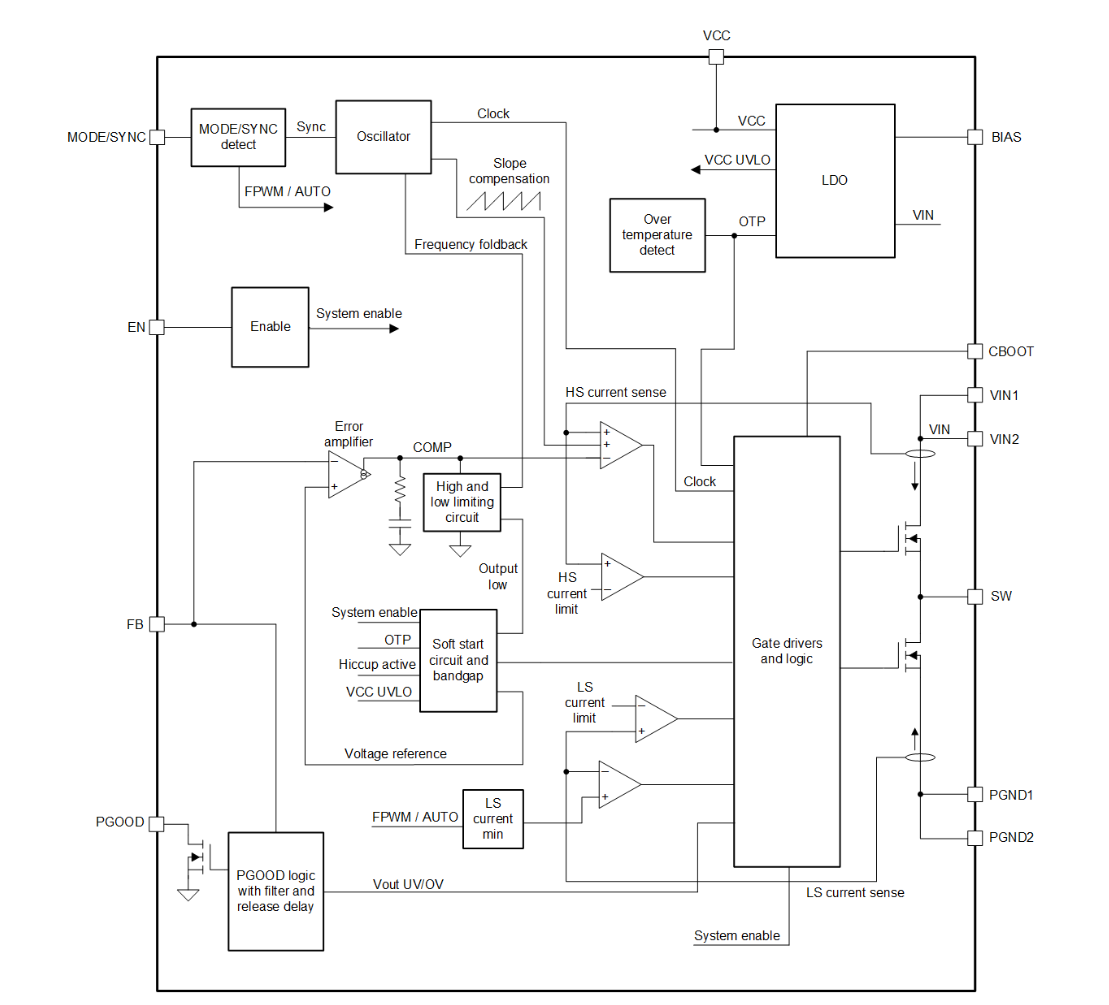

方框圖

概述

LM64440-Q1是一款專為汽車電子應用設計的同步降壓DC/DC轉換器,提供4A輸出電流,具有寬輸入電壓范圍(3V至36V)、高效率、低電磁干擾(EMI)和優化的引腳布局等特點。該轉換器適用于汽車信息娛樂系統、ADAS(高級駕駛輔助系統)和車身電子等領域。

主要特性

性能參數

  • ?輸入電壓范圍?:3V至36V(耐受高達42V的瞬態電壓)
  • ?輸出電壓?:固定3.3V、5V或可調(1V至95% VIN)
  • ?最大輸出電流?:4A
  • ?開關頻率?:固定2.1MHz(可通過SYNC信號調整至200kHz至2.2MHz)
  • ?效率?:高達94.25%(在特定條件下)
  • ?工作溫度范圍?:-40°C至+125°C

功能特點

  • ?低EMI設計?:采用增強的HotRod? QFN封裝和對稱引腳布局,減少開關節點振鈴,降低EMI。
  • ?引腳可選輕載模式?:支持PFM(脈沖頻率調制)和AUTO模式,在輕載時提高效率。
  • ?高可靠性?:AEC-Q100認證,適用于汽車電子應用。
  • ?功能安全能力?:提供文檔支持功能安全系統設計。
  • ?保護功能?:包括過流保護、短路保護、熱關斷和欠壓鎖定(UVLO)等。
  • ?軟啟動和掉電恢復?:防止啟動時的過沖電流和電壓跌落。

控制與調節

  • ?MODE/SYNC引腳?:用于選擇操作模式(AUTO、FPWM、SYNC)和啟用/禁用擴展頻譜調制。
  • ?FB引腳?:用于設置輸出電壓,可通過反饋電阻分壓器調整。
  • ?EN引腳?:使能輸入,用于開啟或關閉轉換器。
  • ?PGOOD引腳?:電源良好輸出,用于指示輸出電壓是否在規定范圍內。

應用領域

  • 汽車信息娛樂系統(頭單元、媒體中心USB充電、顯示屏)
  • ADAS和車身電子

封裝與訂購信息

  • ?封裝類型?:VQFN-FCRLF(RYF),22引腳,3.5mm × 4mm
  • ?訂購信息?:提供多種固定輸出電壓和可調版本,具體型號如LM64440APPQRYFRQ1、LM64440BPPQRYFRQ1等。

文檔與支持

  • ?設計工具?:可使用WEBENCH? Power Designer進行自定義設計。
  • ?相關文檔?:包括LM64440-Q1數據手冊、應用報告、技術簡報等。
  • ?支持資源?:TI E2E?支持論壇提供設計幫助和解答疑問。

布局與熱設計指南

  • ?布局指南?:推薦輸入和輸出電容器的對稱布局,以最小化開關噪聲和EMI。
  • ?熱設計?:使用足夠的銅面積和熱過孔來實現良好的熱耗散,確保結溫不超過最大限制。

LM64440-Q1以其高性能、低EMI、高可靠性和易于設計的特點,成為汽車電子應用中同步降壓轉換器的理想選擇。
