LMR51450-Q1 具有低 Iq 的汽車級 36V 5A 同步降壓轉換器數據手冊

科技綠洲 ? 2025-05-30 09:55 ? 次閱讀

LMR514x0-Q1 是一款寬 VIN、易于使用的同步降壓轉換器,能夠驅動高達 4A 或 5A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍,專為各種工業應用而設計,用于非穩壓電源電源調節。
*附件:lmr51450-q1.pdf

LMR514x0-Q1 具有 200kHz 至 1MHz 的可調開關頻率,可通過外部電阻器實現優化效率或外部元件尺寸的靈活性。該器件具有脈沖頻率調制(PFM 版本)以實現輕負載下的高效率,以及強制脈寬調制(FPWM 版本)以實現恒定頻率,并在整個負載范圍內實現較小的輸出電壓紋波。軟啟動和補償電路在內部實現,這使得該器件可以使用最少的外部元件。

該器件具有內置保護功能,例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR514x0-Q1 采用 WSON-12 封裝。

特性

  • 符合 AEC-Q100 標準,適用于汽車應用
    • 器件溫度等級 1:-40°C 至 +125°C 環境工作溫度
  • 功能安全
  • 支持汽車系統要求:
    • 寬輸入電壓范圍:4V 至 36V
    • 4A 或 5A 連續輸出電流
    • 室溫下 ±1.0% 容差電壓基準
    • 最小接通時間:75ns(典型值)
    • 低靜態電流:25μA
    • 可調頻率:200kHz 至 1MHz
    • 頻率擴頻
    • 保護功能:
      • 精確使能輸入
      • 開漏 PGOOD
      • VIN 欠壓鎖定 (UVLO)
      • 逐周期電流限制
      • 帶打嗝模式的短路保護
      • 熱關斷
  • 設計尺寸小,易于使用
    • 集成同步整流
    • 內部補償,易于使用
    • WSON-12 軟件包
  • 采用引腳對引腳兼容封裝的 PFM 和 FPWM 選項

參數

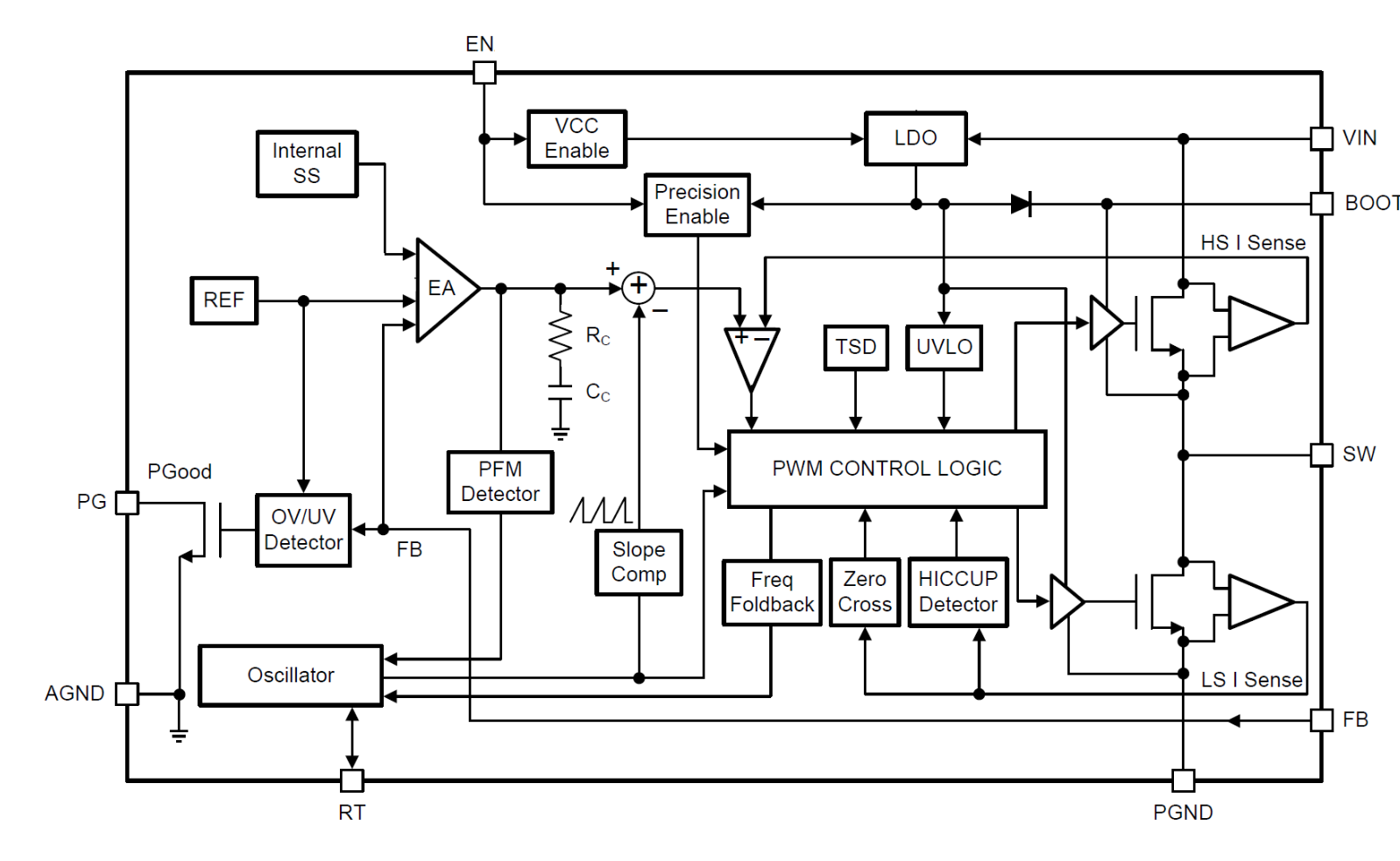

方框圖


概述

LMR51450-Q1是一款專為汽車電子應用設計的同步降壓DC/DC轉換器,提供高達5A的輸出電流,支持寬輸入電壓范圍(4V至36V),并具有高效率、低靜態電流和低電磁干擾(EMI)特性。該轉換器適用于需要嚴格可靠性和緊湊設計的各種汽車應用。

主要特性

性能參數

  • ?輸入電壓范圍?:4V至36V
  • ?輸出電壓?:可調
  • ?最大輸出電流?:5A
  • ?開關頻率?:可調(200kHz至1MHz)
  • ?效率?:高達94.5%(在特定條件下)
  • ?靜態電流?:25μA(非切換狀態)
  • ?工作溫度范圍?:-40°C至+125°C

功能特點

  • ?AEC-Q100認證?:適用于汽車電子應用。
  • ?功能安全能力?:提供文檔支持功能安全系統設計。
  • ?低EMI設計?:采用WSON-12封裝,減少開關噪聲。
  • ?PFM和FPWM模式?:PFM模式在輕載時提高效率,FPWM模式提供低輸出電壓紋波和固定頻率操作。
  • ?內部補償?:簡化外部電路設計
  • ?多重保護?:包括過流保護、短路保護(帶打嗝模式)、熱關斷和輸入欠壓鎖定(UVLO)。
  • ?軟啟動?:防止啟動時的過沖電流。

控制與調節

  • ?EN引腳?:使能控制輸入,高電平開啟,低電平關閉。
  • ?FB引腳?:反饋輸入,用于設置輸出電壓。
  • ?RT引腳?:頻率設置引腳,通過連接外部電阻調整開關頻率。
  • ?PG引腳?:電源良好輸出,指示輸出電壓狀態。

應用領域

  • 汽車ADAS(高級駕駛輔助系統)和車身電子
  • 汽車信息娛樂系統(如頭單元、媒體中心USB充電、顯示屏)

封裝與訂購信息

  • ?封裝類型?:WSON-12,3.00mm × 3.00mm
  • ?訂購信息?:提供PFM和FPWM兩種版本,具體型號如LMR51450SQDRRRQ1(PFM)、LMR51450FSQDRRRQ1(FPWM)等。

設計工具與支持

  • ?WEBENCH? Power Designer?:用于創建自定義設計,優化關鍵參數如效率、尺寸和成本。
  • ?相關文檔?:包括數據手冊、應用報告、技術簡報等,提供詳細的設計指南和應用信息。
  • ?支持資源?:TI E2E?支持論壇提供設計幫助和解答疑問。

布局與熱設計指南

  • ?布局指南?:推薦輸入和輸出電容器的對稱布局,以最小化開關噪聲和EMI。
  • ?熱設計?:確保足夠的散熱路徑,避免過熱。

LMR51450-Q1以其高性能、高效率、低靜態電流和緊湊的封裝設計,成為汽車電子應用中同步降壓轉換器的理想選擇。
