LMR516xx-Q1 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 0.6A 和 1A 的負載電流。該器件具有 4V 至 65V 的寬輸入范圍，專為各種工業應用而設計，適用于非穩壓電源的電源調節。

LMR516xx-Q1 在 400kHz 開關頻率下運行，以支持使用相對較小的電感器，從而優化設計尺寸。LMR516xx-Q1 具有 PFM 版本，可在輕負載下實現高效率，F(xiàn)PWM 版本可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr51606-q1.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。

特性

• 符合 AEC-Q100 標準
  • 溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的工業應用而配置
  • 4V 至 65V 輸入電壓范圍
  • 高達 70V 的輸入瞬態保護
  • 0.6A / 1A 連續輸出電流
  • 80ns 最小導通時間
  • 固定 400kHz 開關頻率
  • –40°C 至 150°C 結溫范圍
  • 96% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的短路保護
  • 精確啟用
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項

參數

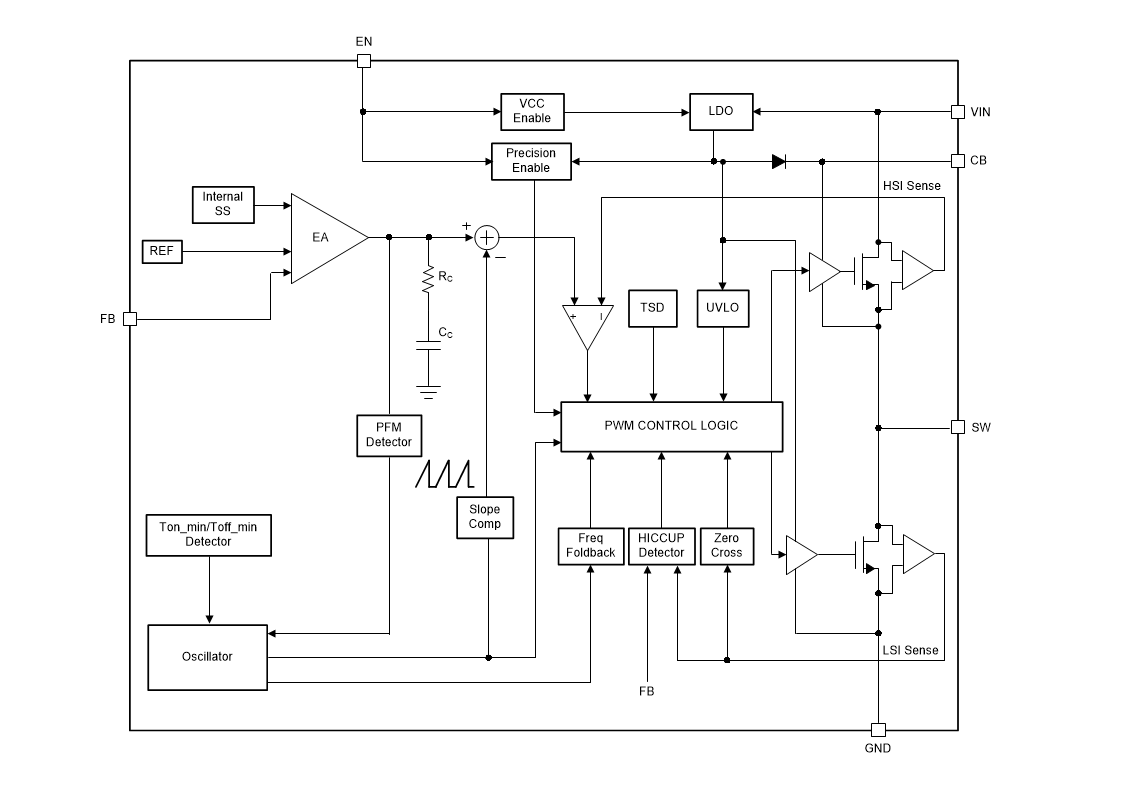

方框圖

概述

LMR51606-Q1是一款專為汽車電子及工業應用設計的同步降壓DC/DC轉換器，支持寬輸入電壓范圍（4V至65V），提供高達0.6A的輸出電流。該轉換器結合了高效率、小尺寸和低電磁干擾（EMI）特性，適用于需要高可靠性和緊湊設計的多種應用場景。

主要特性

性能參數

• ?輸入電壓范圍?：4V至65V（帶70V瞬態保護）
• ?輸出電壓?：可調
• ?最大輸出電流?：0.6A
• ?開關頻率?：固定400kHz
• ?效率?：高達96%（在特定條件下）
• ?靜態電流?：低
• ?工作溫度范圍?：-40°C至+125°C（結溫范圍-40°C至150°C）

功能特點

• ?AEC-Q100認證?：適用于汽車電子應用。
• ?功能安全能力?：提供文檔支持功能安全系統設計。
• ?小尺寸封裝?：采用SOT-23-6封裝，節省空間。
• ?PFM和FPWM模式?：PFM模式在輕載時提高效率，F(xiàn)PWM模式提供低輸出電壓紋波和固定頻率操作。
• ?內部補償?：簡化外部電路設計。
• ?多重保護?：包括過流保護、短路保護（帶打嗝模式）、熱關斷和輸入欠壓鎖定（UVLO）。
• ?軟啟動?：防止啟動時的過沖電流。
• ?單調啟動?：支持預偏置輸出，避免啟動時的電壓過沖或下沖。

控制與調節

• ?EN引腳?：使能控制輸入，高電平開啟，低電平關閉。
• ?FB引腳?：反饋輸入，用于設置輸出電壓。
• ?VIN引腳?：供電輸入引腳。
• ?SW引腳?：開關輸出引腳，連接功率電感。

應用領域

• 汽車車身電子和照明
• 汽車信息娛樂和儀表集群
• 高級駕駛輔助系統（ADAS）

封裝與訂購信息

• ?封裝類型?：SOT-23-6
• ?訂購信息?：提供PFM和FPWM兩種版本，具體型號如LMR51606XQDBVRQ1（PFM）、LMR51606XFQDBVRQ1（FPWM）等。

設計工具與支持

• ?WEBENCH? Power Designer?：用于創建自定義設計，優化關鍵參數如效率、尺寸和成本。
• ?相關文檔?：包括數據手冊、應用報告、技術簡報等，提供詳細的設計指南和應用信息。
• ?支持資源?：TI E2E?支持論壇提供設計幫助和解答疑問。

布局與熱設計指南

• ?布局指南?：推薦輸入和輸出電容器的對稱布局，以最小化開關噪聲和EMI。
• ?熱設計?：確保足夠的散熱路徑，避免過熱。GND、VIN和SW引腳提供主要的散熱路徑，建議使用大面積的地平面和熱過孔。

LMR51606-Q1以其高性能、高效率、小尺寸和多重保護功能，成為汽車電子及工業應用中同步降壓轉換器的理想選擇。
