TPS543A26T 4V 至 18V 輸入、16A 同步 SWIFT? 降壓轉換器數據手冊

科技綠洲 ? 2025-05-30 11:04 ? 次閱讀

TPS543A26T 是一款高效、18V、16A 同步降壓轉換器,采用內部補償、固定頻率高級電流模式 (ACM) 控制架構,雖然始終在 FCCM 下工作,但可產生 0.5V 至 7V 的輸出電壓。該器件能夠在高達 2.2MHz 的開關頻率下工作時提供高效率,使該器件成為需要小設計尺寸的設計的絕佳選擇。固定頻率控制器的工作頻率范圍為 500kHz 至 2.2MHz,并可通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、雙線遠程感應、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。

TPS543A26T采用小型 2.5mm × 4.5mm HotRod? WQFN-FCRLF 封裝。
*附件:tps543a26t.pdf

特性

  • 集成 6.5mΩ 和 2mΩ MOSFET
  • 4V 至 18V 輸入電壓范圍
  • 固定頻率、內部補償、高級電流模式 (ACM) 控制
  • 0.5V 至 7V 輸出電壓范圍
  • 真差分遠程感應放大器RSA)
  • 三個可選的 PWM 斜坡選項,以優化控制回路性能
  • 5 種可選開關頻率:500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
  • 可同步至外部時鐘
  • 在整個溫度范圍內提供 0.5V、±0.5% 的電壓基準精度
  • 1ms、2ms、4ms 和 8ms 可選軟啟動時間
  • 單調啟動至預偏置輸出
  • 可選電流限制,支持 16A 和 12A作
  • 啟用,具有可調輸入欠壓鎖定
  • 電源正常輸出監視器
  • 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
  • –40°C 至 150°C 工作結溫
  • 2.5mm × 4.5mm、17 引腳 WQFN-HR 封裝,間距為 0.5mm
  • 無鉛(符合 RoHS 標準)、無鉛(無鉛)轉換
  • 引腳與 25A - TPS543B25、20A - TPS543B22 和 12A - TPS543A22

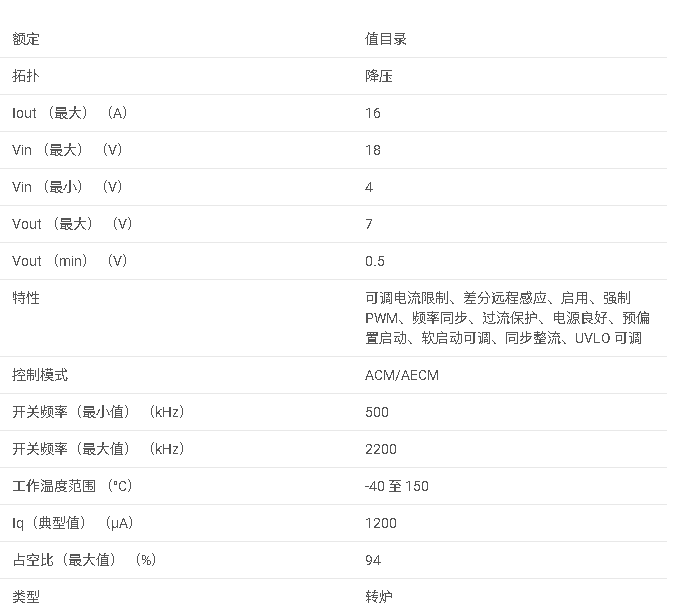

參數

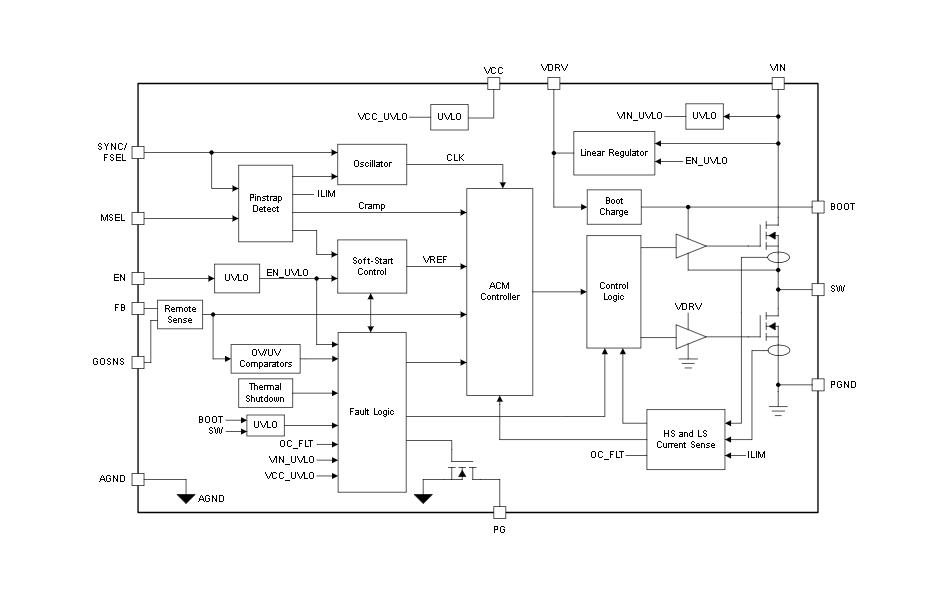

方框圖


概述

TPS543A26T是一款高性能、同步降壓(Step-Down)DC-DC轉換器,集成了6.5mΩ和2mΩ的MOSFET,適用于4V至18V的輸入電壓范圍,能夠提供高達16A的輸出電流。該轉換器采用固定頻率、內部補償的高級電流模式(ACM)控制,具有高效率、小尺寸和多種保護功能。

主要特性

性能參數

  • ?輸入電壓范圍?:4V至18V
  • ?輸出電壓范圍?:0.5V至7V
  • ?輸出電流?:最大16A
  • ?開關頻率?:500kHz、750kHz、1MHz、1.5MHz、2.2MHz(可選)
  • ?效率?:高(具體效率值需參考數據手冊中的效率曲線)
  • ?工作溫度范圍?:-40°C至150°C

功能特點

  • ?高級電流模式控制?:提供內部反饋環路補償,簡化設計。
  • ?遠程差分感測放大器?:支持高精度輸出電壓調節。
  • ?編程軟啟動時間?:1ms、2ms、4ms、8ms可選,減少啟動時的浪涌電流。
  • ?多種保護功能?:包括輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護。
  • ?小尺寸封裝?:2.5mm x 4.5mm HotRod? WQFN-FCRLF封裝。
  • ?同步整流?:提高轉換效率。

應用領域

  • 無線和有線通信基礎設施設備
  • 光學和光纖網絡
  • 測試和測量設備
  • 醫療和保健設備

封裝與訂購信息

  • ?封裝類型?:2.5mm x 4.5mm HotRod? WQFN-FCRLF
  • ?訂購信息?:具體型號和封裝選項需參考數據手冊的訂購信息部分。

設計指南

  • ?開關頻率選擇?:通過連接SYNC/FSEL引腳到地的電阻值來設置。
  • ?輸出電感選擇?:基于輸出電流、開關頻率和期望的紋波電流來選擇。
  • ?輸出電容選擇?:需考慮電容的ESR、紋波電流能力和電壓穩定性。
  • ?環路補償?:采用內部補償的ACM控制,但在某些情況下可能需要進行外部補償調整。
  • ?軟啟動和預偏置輸出啟動?:支持單調啟動,防止預偏置輸出條件下的放電電流。

布局與熱設計

  • ?布局建議?:高頻旁路電容應盡可能靠近VIN和SW引腳,以減少噪聲和EMI。
  • ?熱設計?:利用PCB上的熱過孔和金屬平面提高散熱效率,確保器件在允許的工作溫度范圍內運行。

文檔與支持

  • ?數據手冊?:提供詳細的電氣特性、功能描述、應用指南和封裝信息。
  • ?WEBENCH? Power Designer?:支持創建自定義設計,優化效率、尺寸和成本。
  • ?TI E2E?支持論壇?:提供技術幫助和社區支持,解決設計過程中遇到的問題。

TPS543A26T以其高性能、高效率和多種保護功能,成為通信、網絡和醫療等領域中的理想電源管理解決方案。
