TPS551892-Q1 是一款同步降壓-升壓轉換器，針對將電池電壓或適配器電壓轉換為電源軌進行了優化。TPS551892-Q1 集成了四個 MOSFET 開關，為各種應用提供了緊湊的解決方案。TPS551892-Q1 具有高達 27V 的輸入電壓能力。當工作在升壓模式下時，TPS551892-Q1 可以從 12V 輸入提供 60W 的功率。它能夠從 9V 輸入電壓提供 45W 的功率。

TPS551892-Q1 采用平均電流模式控制方案。開關頻率可通過外部電阻器在 200kHz 至 2.2MHz 范圍內編程，并可與外部時鐘同步。TPS551892-Q1 還提供可選的擴頻，以最大限度地降低峰值 EMI。
*附件：tps551892-q1.pdf

TPS551892-Q1 提供輸出過壓保護、平均電感電流限制、逐周期峰值電流限制、輸出短路保護。TPS551892-Q1 還通過在持續過載條件下的可選輸出電流限制和打嗝模式保護確保安全運行。

TPS551892-Q1 可以使用具有高開關頻率的小電感器和小電容器。它采用 3.0mm × 5.0mm QFN 封裝。

特性

• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 寬輸入和輸出電壓范圍
  • 寬輸入電壓范圍：3.0V 至 27V（絕對最大值 42V）
  • 可編程輸出電壓范圍：0.8V 至 22V
  • ±1% 基準電壓精度
  • 可調節的輸出電壓補償，用于電纜上的電壓下降
  • ±5% 精度的輸出電流監控
• 在整個負載范圍內具有高效率
  • VIN = 12V、VOUT = 20V 和 IOUT = 3A 時效率為 96%
  • 輕負載時的可編程 PFM 和 FPWM 模式
• 避免頻率干擾和串擾
  • 可選時鐘同步
  • 200kHz 至 2.2MHz 的可編程開關頻率
• EMI 抑制
  • 可選的可編程擴頻
  • 無鉛封裝
• 豐富的保護功能
  • 輸出過壓保護
  • 用于輸出短路保護的打嗝模式
  • 熱關斷保護
  • 8 A 平均電感器電流限制
• 小解決方案尺寸
  • 最大開關頻率高達 2.2MHz
  • 3.0mm × 5.0mm HotRod? QFN 封裝

參數

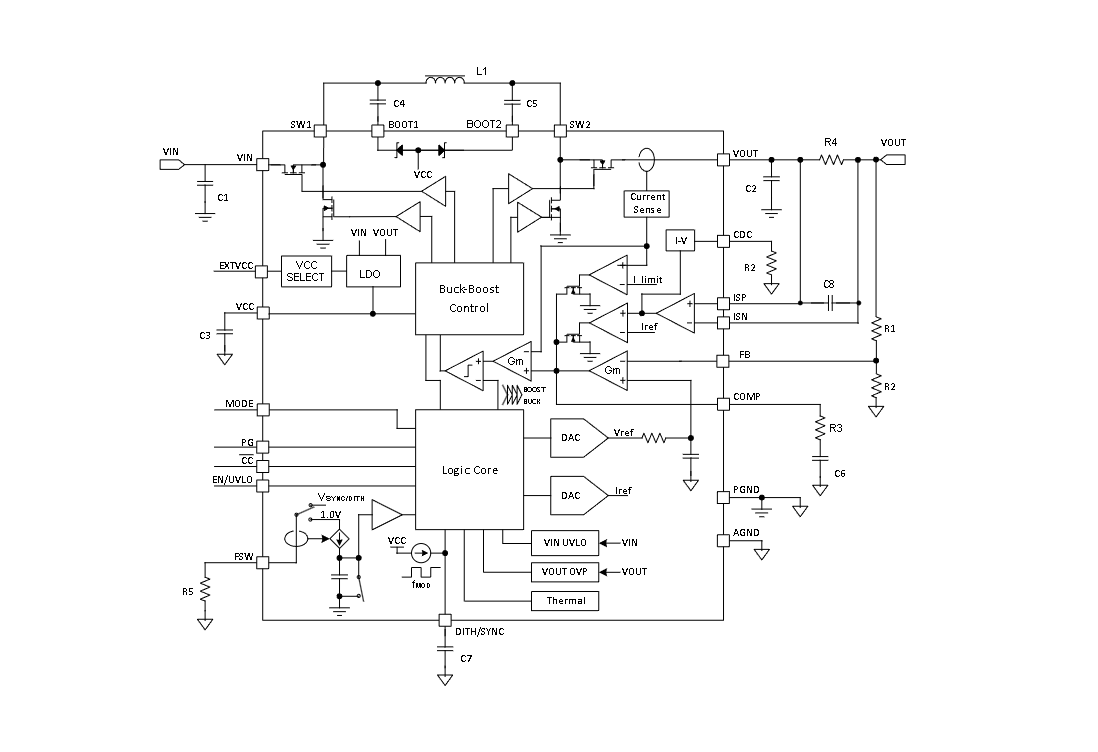

方框圖

概述

TPS551892-Q1是一款專為汽車應用設計的全集成升降壓（Buck-Boost）DC-DC轉換器，支持寬輸入電壓范圍（3.0V至27V）和可編程輸出電壓范圍（0.8V至22V）。該轉換器集成了四個MOSFET開關，采用平均電流模式控制，具有高效率、小尺寸和豐富的保護功能。

主要特性

性能參數

• ?輸入電壓范圍?：3.0V至27V（絕對最大值為42V）
• ?輸出電壓范圍?：0.8V至22V，可編程
• ?輸出電流?：最大8A
• ?開關頻率?：可編程，范圍從200kHz至2.2MHz
• ?效率?：高達96%（在特定條件下）
• ?工作溫度范圍?：-40°C至+125°C

功能特點

• ?AEC-Q100認證?：適用于汽車級應用
• ?升降壓轉換?：支持Buck、Boost和Buck-Boost模式，根據輸入和輸出電壓自動切換
• ?可編程PFM和FPWM模式?：在輕載條件下提高效率
• ?避免頻率干擾和串擾?：可選時鐘同步和可編程擴展頻譜
• ?豐富的保護功能?：包括輸出過壓保護、短路保護（Hiccup模式）、熱關斷保護等
• ?小尺寸封裝?：3.0mm x 5.0mm HotRod? QFN封裝

應用領域

• 高級駕駛輔助系統（ADAS）
• 無線充電器
• 汽車信息娛樂系統和儀表板

封裝與訂購信息

• ?封裝類型?：3.0mm x 5.0mm HotRod? QFN
• ?訂購信息?：具體型號和封裝選項需參考數據手冊的訂購信息部分。

設計指南

• ?開關頻率設置?：通過連接FSW引腳到地的電阻值來設置。
• ?輸出電壓設置?：使用外部電阻分壓器連接到FB引腳來編程輸出電壓。
• ?電感選擇?：基于輸入電壓、輸出電壓、輸出電流和開關頻率來選擇合適的電感值。
• ?電容選擇?：輸入和輸出電容需考慮紋波電流、ESR和電壓穩定性。
• ?環路補償?：可能需要進行外部補償以確保環路穩定性。

布局與熱設計

• ?布局建議?：高頻旁路電容應盡可能靠近VIN、VOUT和SW引腳，以減少噪聲和EMI。
• ?熱設計?：利用PCB上的熱過孔和金屬平面提高散熱效率，確保器件在允許的工作溫度范圍內運行。

文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用指南和封裝信息。
• ?技術支持?：TI提供廣泛的文檔和支持資源，包括WEBENCH? Power Designer工具和TI E2E?支持論壇。

TPS551892-Q1以其高性能、高效率和豐富的保護功能，成為汽車應用中的理想電源管理解決方案。
