LMQ644xx-Q1 是一款 36V 同步降壓 DC/DC 轉換器，適用于大電流單輸出或雙輸出。該器件采用交錯式、可堆疊、電流模式控制架構，可實現輕松的環路補償、快速瞬態響應、出色的負載和線路調節，并通過支持多達 6 相輸出時鐘（電流高達 36A）實現精確均流。高側開關的最小導通時間為 50ns，可提供較大的降壓比，從而能夠從 12V、24V 或汽車輸入直接轉換為低壓軌，從而降低系統復雜性和設計成本。
*附件：lmq64480-q1.pdf

LMQ644xx-Q1 將擴頻集成在優化的增強型 HotRod QFN 封裝中，具有可潤濕側面和四個 22nF 高頻集成電容器，以最大限度地降低 EMI。雙隨機擴頻 （DRSS） 跳頻設置為 ±10%（典型值），通過三角調制和偽隨機調制的組合大幅減少發射。偏置引腳允許 LMQ644xx-Q1 通過從轉換器的輸出為器件供電來節省損耗，從而實現 9μA 的空載靜態電流，從而延長電池供電系統的運行時間。LMQ644xx-Q1 即使在堆疊多個器件時也能保持高效率的輕負載運行，從而在整個負載范圍內實現高效率。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 可在高達 150°C 的結溫下工作
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為低 EMI 而設計
  • 對稱輸入電壓引腳，與地間隙> 1mm
  • 四個 22nF 集成 VIN 至 GND 旁路電容器
    • 兩個旁路電容器串聯在每個 VIN 和 GND 之間，以實現高可靠性
  • 引腳可選擴頻選項
  • 引腳可選的 FPWM 或自動模式作
  • 增強型 HotRod? QFN （25） 封裝，具有可濕性側面
  • 開關頻率從 100kHz 到 2.2MHz
  • 符合 CISPR 25 5 類 EMI 要求
• 單輸出和雙輸出功能
  • 3V 至 36V 的寬輸入電壓范圍
  • 1% 精度固定 3.3V、5V 或 0.8V 至 20V 可調輸出
  • 帶滯后的打嗝模式過流保護和熱關斷保護
  • 精密 ENABLE 和 PGOOD 功能
  • 50ns tON（min） 用于高 VIN / VOUT 比率
  • 80ns tOFF（min） 用于低壓差
• 多功能雙輸出作
  • 停機模式電流：0.5μA （典型值）
  • 空載待機電流：9μA（典型值）
  • 內置補償和 3ms 軟啟動
  • 獨立的精密 ENABLE 和 PGOOD
• 適應性強的單輸出作

  • 8A 負載、單輸出、VIN =12V、VOUT = 5V 時效率為 95%

  • 外部補償和可調軟啟動
  • PGOOD、SYNCIN 和 SYNCOUT 函數

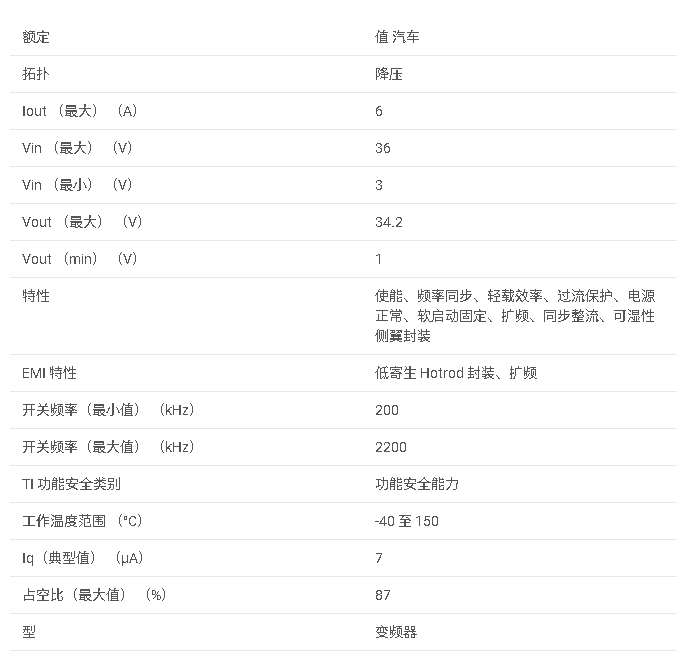

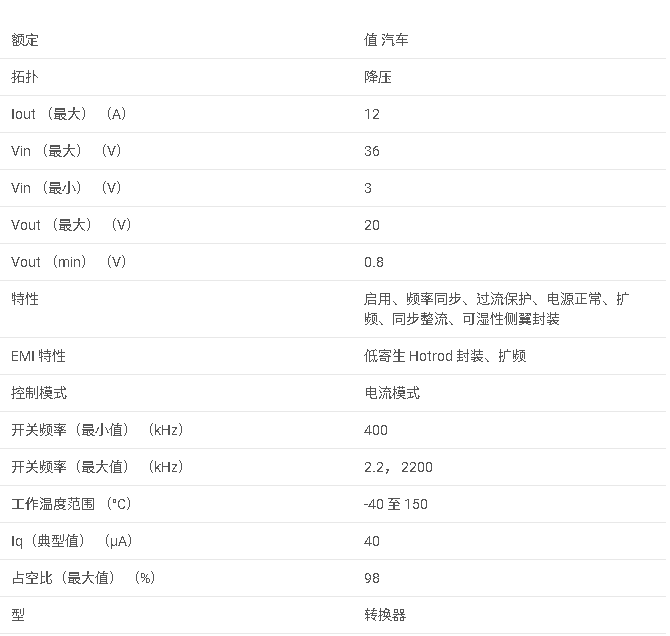

參數

方框圖

概述

LMQ64480-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，具有低電磁干擾（EMI）、高效率、高功率密度和小尺寸等特點。該轉換器支持單通道或雙通道輸出，適用于需要高電流和穩定電壓的汽車信息娛樂系統、ADAS（高級駕駛輔助系統）和一般用途的雙通道降壓轉換應用。

主要特性

性能參數

• ?輸入電壓范圍?：3V至36V
• ?輸出電壓范圍?：0.8V至20V（可調），或固定3.3V/5V輸出
• ?輸出電流?：單通道最大4A（雙通道總最大8A）
• ?開關頻率?：100kHz至2.2MHz
• ?效率?：>95%（在8A負載，VIN=12V，VOUT=5V條件下）
• ?工作溫度范圍?：-40°C至+125°C（結溫可達150°C）

功能特點

• ?AEC-Q100認證?：適用于汽車級應用
• ?低EMI設計?：對稱輸入電壓引腳、集成旁路電容、可選擴展頻譜
• ?高功率密度?：增強型HotRod? QFN封裝，小尺寸
• ?高精度輸出電壓?：1%準確度
• ?多種保護功能?：過流保護（Hiccup模式）、熱關斷保護、軟啟動等
• ?靈活的配置選項?：單通道或雙通道輸出，可選FPWM或自動模式操作

應用領域

• 汽車信息娛樂系統和儀表板
• 汽車ADAS和車身電子
• 通用雙通道降壓轉換器

封裝與訂購信息

• ?封裝類型?：24引腳增強型HotRod? QFN（RXA）
• ?封裝尺寸?：4.0mm x 5.0mm
• ?訂購信息?：具體型號和封裝選項需參考數據手冊的訂購信息部分。

設計指南

• ?輸出電壓設置?：使用外部電阻分壓器連接到FB引腳來設置輸出電壓。
• ?開關頻率設置?：通過連接RT引腳到地的電阻值來設置。
• ?電感選擇?：基于輸入電壓、輸出電壓、輸出電流和開關頻率來選擇合適的電感值。
• ?電容選擇?：輸入和輸出電容需考慮紋波電流、ESR和電壓穩定性。
• ?布局考慮?：高頻旁路電容應盡可能靠近輸入和輸出引腳，以減少噪聲和EMI。

熱管理與保護

• ?熱關斷保護?：當結溫超過168°C時，自動關斷以保護器件。
• ?Hiccup模式過流保護?：在過流條件下，器件進入Hiccup模式以限制功率耗散。
• ?熱設計?：利用PCB上的熱過孔和金屬平面提高散熱效率。

文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用指南和封裝信息。
• ?設計工具?：TI提供WEBENCH? Power Designer工具，可幫助用戶快速設計和優化電源轉換電路。
• ?技術支持?：TI E2E?支持論壇提供工程師之間的交流和專家解答。

LMQ64480-Q1以其低EMI、高效率、高功率密度和靈活的配置選項，成為汽車應用中理想的電源管理解決方案。
