該器件是一款單片 12A 同步降壓轉換器，集成了 MOSFET，可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。

TPS513885采用 D-CAP3 控制模式，可提供快速瞬態響應和出色的線路和負載調節以及內部補償。ULQ 延長電池壽命功能對于在低功耗運行中延長電池壽命非常有益。當輸入電壓較低時，大負載作大大提高了負載瞬態性能。
*附件：tps513885.pdf

EN 引腳可用于設置 Eco-mode 或 Out-of-Audio （OOA） 模式，以實現輕負載作。Eco 模式在輕負載運行期間保持高效率。OOA 模式將開關頻率保持在可聽頻率以上，同時將效率降低降至最低。EN 引腳可以動態切換，即使轉換器正在運行。

TPS513885集成了電源良好指示器，并提供輸出放電功能。TPS513885 提供完整的保護，包括 OVP、UVP、OCP、OTP 和 UVLO。該器件采用 13 引腳、3.0mm × 4.0mm HotRod 封裝，額定結溫范圍為 –20°C 至 125°C。

特性

• 5.5V 至 24V 輸入電壓范圍
• 5.15V 輸出電壓
• 集成 9.2mΩ 和 4.5mΩ FET
• 支持 12A 連續輸出電流
• 90uA 低靜態電流
• ± 1.0% 輸出電壓精度 （25°C）
• D-CAP3? 控制模式架構控制，可實現快速瞬態響應
• 支持 POSCAP 和所有 MLCC 輸出電容器
• 可選擇 Eco 模式和 Out-of-Audio? 模式，具有動態變化
• ULQ? 延長了系統待機期間的電池壽命
• 內置輸出放電功能
• 集成電源正常指示器
• 560kHz 和 920kHz 可選開關頻率
• 固定 0.9ms 軟啟動時間
• 大占空比作
• 逐周期過流和負過流保護
• 鎖存輸出 OV 和 UV 保護
• 非閉鎖 UVLO 和 OT 保護
• –20°C 至 125°C 工作結溫
• 13 引腳 3.0mm × 4.0mm HotRod? VQFN 封裝

參數

方框圖

概述

TPS513885是一款集成MOSFET的同步降壓轉換器，輸入電壓范圍為5.5V至24V，固定輸出電壓為5.15V，最大連續輸出電流可達12A。該轉換器采用D-CAP3?控制模式，提供快速瞬態響應和優異的線路及負載調節能力，適用于筆記本電腦、平板電腦、工業PC及分布式電源系統等空間敏感型電源系統。

主要特性

性能參數

• ?輸入電壓范圍?：5.5V至24V
• ?輸出電壓?：固定5.15V
• ?輸出電流?：最大12A
• ?開關頻率?：可選560kHz或920kHz
• ?靜態電流?：90μA（非切換狀態）
• ?輸出電壓準確度?：±1.0%（25°C）
• ?軟啟動時間?：固定0.9ms

功能特點

• ?集成MOSFET?：9.2mΩ高側和4.5mΩ低側MOSFET，提高轉換效率
• ?D-CAP3?控制模式?：提供快速瞬態響應，無需外部補償
• ?Eco模式和Out-of-Audio?模式?：支持輕載高效運行，減少音頻噪聲
• ?PGOOD指示?：輸出穩定指示功能
• ?多重保護?：過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、熱關斷保護（OTP）和欠壓鎖定（UVLO）
• ?寬工作溫度范圍?：-20°C至125°C

應用領域

• 筆記本電腦和PC計算機
• 超極本、手持平板電腦
• 工業PC、單板計算機
• 非軍用無人機
• 分布式電源系統

封裝與尺寸

• ?封裝類型?：13引腳3.0mm x 4.0mm HotRod? VQFN
• ?封裝尺寸?：3.0mm x 4.0mm

功能描述

PWM操作與D-CAP3?控制模式

• 采用自適應導通時間PWM控制器，結合內部補償電路，實現偽固定頻率操作和低外部元件計數。
• 內部誤差放大器提高輸出電壓精度。

VCC切換功能

• 當VOUT電壓高于4.8V且PGOOD未被拉低時，VCC引腳通過內部開關連接到VOUT，提高輕載效率。

軟啟動

• 內置0.9ms軟啟動時間，確保轉換器平穩啟動至調節點。

大占空比操作

• 支持高達98%的占空比操作，改善低輸入電壓下的負載瞬態性能。

過流與過壓保護

• 循環逐周期低側MOSFET谷值電流檢測和高側MOSFET峰值電流檢測，實現過流保護。
• 輸出電壓超過120%目標電壓時觸發過壓保護，輸出放電并鎖定。

熱關斷

• 監測內部結溫，超過閾值時關斷轉換器并放電，防止過熱損壞。

應用指南

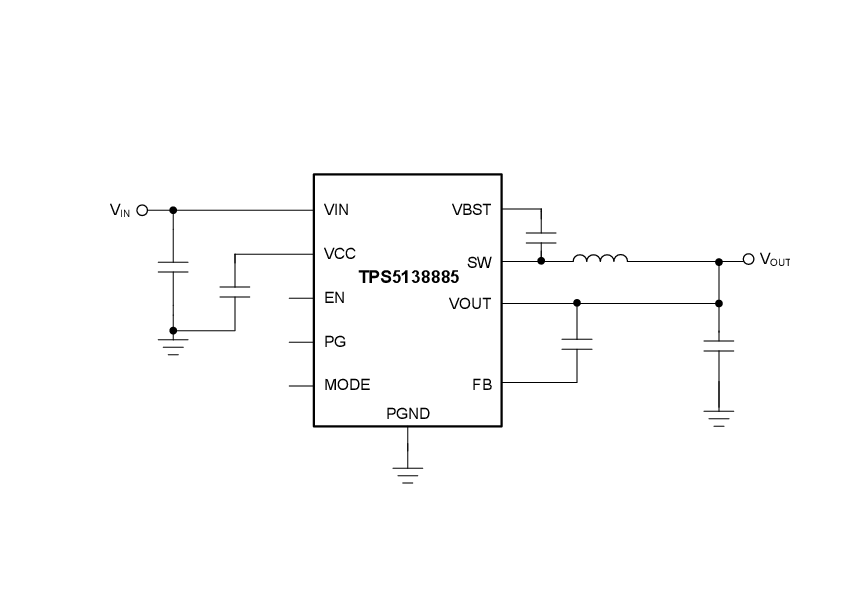

典型應用電路

• 提供5.15V、12A的參考設計電路，包括輸入/輸出電容、電感及反饋電阻的選擇指南。

布局建議

• 推薦使用四層PCB，頂層和底層為2盎司銅，中間層為地平面。
• 輸入/輸出電容應盡可能靠近轉換器引腳，以減少寄生電感。
• SW節點走線應盡可能短且寬，以減少EMI。

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線及布局指南。
• 支持通過WEBENCH? Power Designer進行自定義設計，提供實時定價和元件可用性。
• TI E2E?支持論壇提供快速、經驗證的設計幫助。

TPS513885以其高性能、高集成度和多重保護功能，成為空間敏感型電源系統的理想選擇。
