TPS546C25 器件是一款高度集成的降壓轉換器，采用 D-CAP4 控制拓撲，可實現快速瞬態響應。所有可編程參數均可通過 PMBus 接口進行配置，并作為新的默認值存儲在 NVM 中，以最大限度地減少外部元件數量。Pinstrap 選項允許配置為初級或次級、堆棧位置和堆棧編號、DCM（僅單相）或 FCCM、過流限制、故障響應、內部或外部反饋電阻器、輸出電壓選擇或范圍、開關頻率和補償。
*附件：tps546c25.pdf

支持 1MHz 時鐘的 PMBus 接口為配置以及關鍵參數（包括輸出電壓、輸出電流和內部芯片溫度）的遙測提供了一個方便的標準化數字接口。根據系統要求，可以將對故障條件的響應設置為 restart、latch off 或 ignore。兩個、三個和四個 TPS546C25 器件可以互連，在單個輸出上提供高達 140A 的電流。

該器件可選擇通過 VDRV 和 VCC 引腳使用外部 5V 電源對內部 5V LDO 進行過驅，以提高效率、降低功耗，并支持以較低的輸入電壓啟動。

TPS546C25 是一種無鉛器件，無例外地符合 RoHS 標準。

特性

• 4V 至 18V 輸入電壓，無外部偏置
• 2.7V 至 18V 輸入電壓，帶外部偏置
• 0.4V 至 5.5V 輸出電壓
• 支持 35A 單相或 2 ×、3 × 或 4 × 堆疊配置
• Rdson_HS = 3.3mΩ，Rdson_LS = 1mΩ
• 400kHz 至 2MHz 工作頻率（通過 pinstrap 進行 4 個離散設置，通過 PMBus 進行其他設置）
• PMBus 可編程性
  • 修訂版 1.5 符合 PASSKEY 安全功能
  • 輸入電壓、輸出電壓、輸出電流、溫度遙測
  • 可編程過流、過壓、欠壓、過熱保護
  • 在堆疊配置中包括單命令寫入功能
  • 擴展的寫保護功能
  • 用于存儲配置設置的非易失性存儲器
• 對輸出電壓進行編程的兩種方法
  • 內部電阻分壓器（離散設置），啟動電壓由引腳搭接選擇
  • 外部電阻分壓器（連續設置），啟動電壓由 VBOOT 字段選擇
• 精密電壓基準和差分遠程感應，可實現高輸出精度
  • +/- 0.5% DAC 精度（0°C 至 85°C 結點）
  • +/- 1% VOUT 容差，范圍為 –40°C 至 125°C 結點
• 僅單相可選 FCCM/DCM
• 無需通過引腳搭接進行 PMBus 通信即可啟動
• 安全啟動至預偏置輸出
• 0.5ms 至 16ms 的可編程軟啟動時間
• 可編程軟停止時間，從 0.5ms 到 4ms
• D-CAP4 控制拓撲，具有快速瞬態響應，支持所有陶瓷輸出電容器
• 可編程內部環路補償
• 可選逐周期谷值電流限制
• 漏極開路電源良好輸出

參數

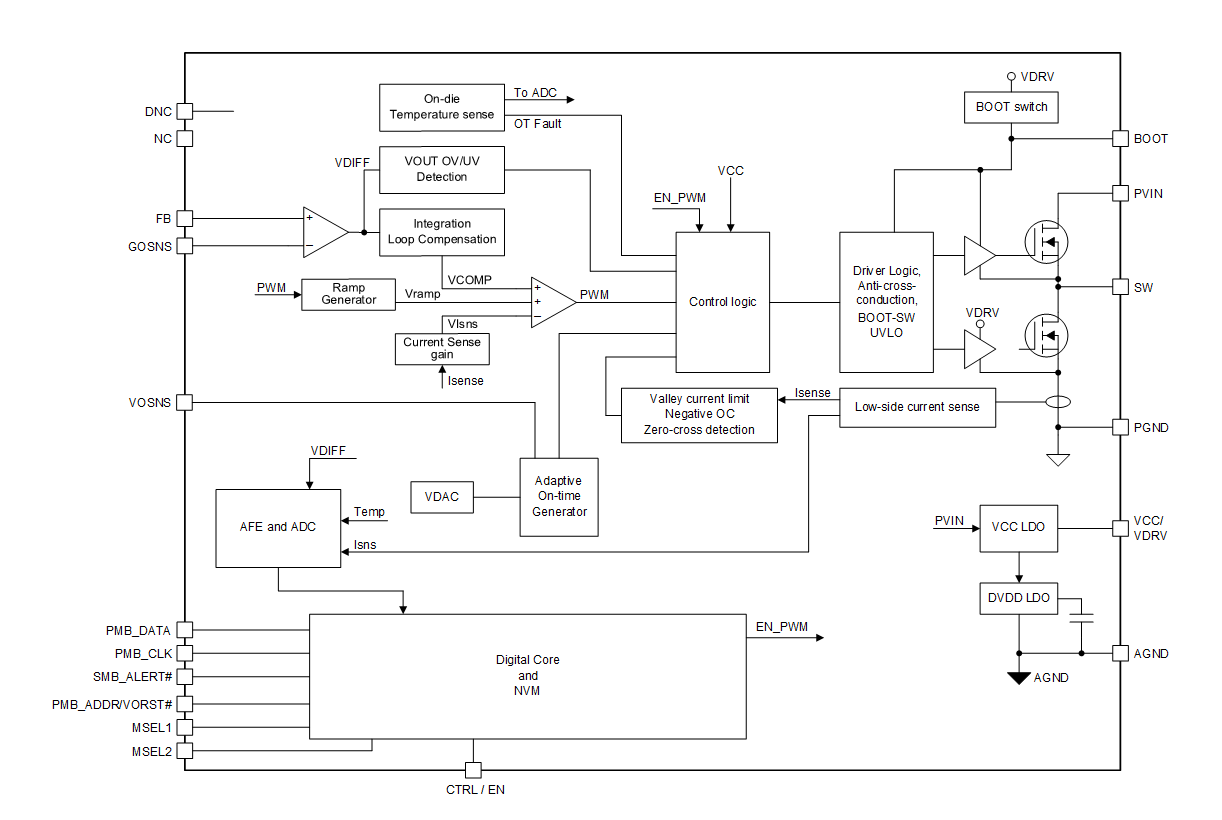

方框圖

概述

TPS546C25是一款高度集成的同步降壓轉換器，支持4V至18V的輸入電壓范圍，最大輸出電流可達35A。該轉換器支持單相或2×、3×、4×堆疊配置，提供靈活的輸出電壓選項和快速瞬態響應。TPS546C25采用D-CAP4控制拓撲，并集成PMBus接口，實現可編程性和遙測功能。

主要特性

性能參數

• ?輸入電壓范圍?：4V至18V（無外部偏置），2.7V至18V（有外部偏置）
• ?輸出電壓范圍?：0.4V至5.5V
• ?最大輸出電流?：35A（單相），最高可達140A（4×堆疊）
• ?開關頻率?：400kHz至2MHz（四檔可調）
• ?效率?：高達95%

功能特點

• ?D-CAP4控制拓撲?：實現快速瞬態響應，支持所有陶瓷輸出電容器
• ?PMBus可編程性?：支持輸出電壓、電流、溫度遙測，可編程過流、過壓、欠壓、過溫保護
• ?堆疊式配置?：支持2×、3×、4×設備互聯，提供靈活的電流輸出能力
• ?軟啟動/軟停止功能?：可編程軟啟動和軟停止時間，保護系統和負載
• ?動態電壓調整率?：可編程電壓調整率，滿足快速負載變化需求
• ?擴展的寫保護功能?：防止未經授權的編程更改
• ?非易失性存儲器?：存儲配置設置，確保重啟后設置不變

應用領域

• 服務器和云計算POL
• 硬件加速器
• 網絡接口卡

封裝與尺寸

• ?封裝類型?：WQFN-FCRLF，33引腳
• ?封裝尺寸?：5mm × 4mm

功能描述

D-CAP4控制

• 結合內部紋波生成網絡，無需外部電流感測或電壓補償網絡
• 提供快速負載瞬態響應，同時保持易用性

PMBus接口

• 提供標準化的數字接口，用于配置和遙測關鍵參數
• 支持PASSKEY安全功能，保護設備免受未授權訪問

保護功能

• ?過流保護?：循環逐周期谷值電流限制，防止電流過載
• ?過壓/欠壓保護?：監測輸出電壓，防止電壓超出安全范圍
• ?過溫保護?：監測內部結溫，防止過熱損壞

堆疊式操作

• 支持多達4個TPS546C25設備互聯，提供高達140A的輸出電流
• 設備間自動均流，確保電流分配均衡

應用指南

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻等元件的選擇指南

布局建議

• 推薦使用多層PCB，以減少寄生電感和EMI
• 輸入/輸出電容應盡可能靠近轉換器引腳，以減小電壓波動和噪聲
• 高速信號線應遠離噪聲源，如電感器和SW節點

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線及布局指南
• 支持通過PMBus接口進行配置和遙測
• TI E2E支持論壇提供快速、經驗證的設計幫助

TPS546C25以其高性能、高集成度和靈活的堆疊式配置，成為服務器、云計算和硬件加速器等領域電源管理的理想選擇。
