概述
MAXM22510和MAXM22511為隔離型RS-485/RS-422全雙工收發器模塊，在器件的電纜側(RS-485/RS-422驅動器/接收器側)和UART側之間提供2500VRMS (60s)電隔離。集成DC-DC轉換器為模塊的電纜側供電。無需外部元件。
數據表：*附件：MAXM22510 MAXM22511完全隔離型RS-485 RS-422模塊收發器+電源技術手冊.pdf

對于那些端口間地電位差較大的情況，通過隔離斷開接地環路降低噪聲，提高通信性能。器件支持高達500kpbs (MAXM22510)和25Mbps (MAXM22511)的可靠通信。

MAXM22510/MAXM22511的UART側采用3.3V單電源供電。集成DC-DC轉換器為模塊的電纜側產生3.3V工作電壓。

器件包括一路驅動通道和一路接收通道。接收器為1/4單位負載，允許一條共用總線上掛接多達128個收發器。

集成真失效保護電路確保在輸入短路或開路時，接收器輸出為邏輯高電平。當電纜側或UART側電源低于工作電平時，欠壓鎖定功能將關閉驅動器。

驅動器輸出和接收器輸入對電纜側GNDB具有高達±35kV的靜電放電(ESD)保護，符合人體模式(HBM)要求。

MAXM22510/MAXM22511采用44引腳LGA封裝，可工作在-40°C至+105°C溫度范圍。

應用

• 樓宇自動化
• HVAC
• 工業自動化
• 電表
• 可編程邏輯控制器

特性

• 節省空間的方案
  • 全集成模塊，支持小尺寸設計
• 高性能收發器支持靈活的設計
  • 集成DC-DC用于電纜側電源
  • 兼容RS-485 EIA/TIA-485標準
  • MAXM22510支持最大傳輸速率500kpbs
  • MAXM22511支持最大傳輸速率25Mbps
  • 總線上允許掛接多達128片器件
• 集成保護，支持可靠的通信
  • 驅動器輸出/接收器輸入上具有±35kV ESD (HBM)保護
  • 2.5kVRMS隔離耐壓，可持續60秒(V ISO )
  • 630VPEAK最大重復峰值隔離電壓(V IORM )
  • 445VRMS最大工作隔離電壓(V IOWM )
  • 承受±10kV浪涌，滿足IEC 61000-4-5標準
  • 熱關斷

邏輯圖

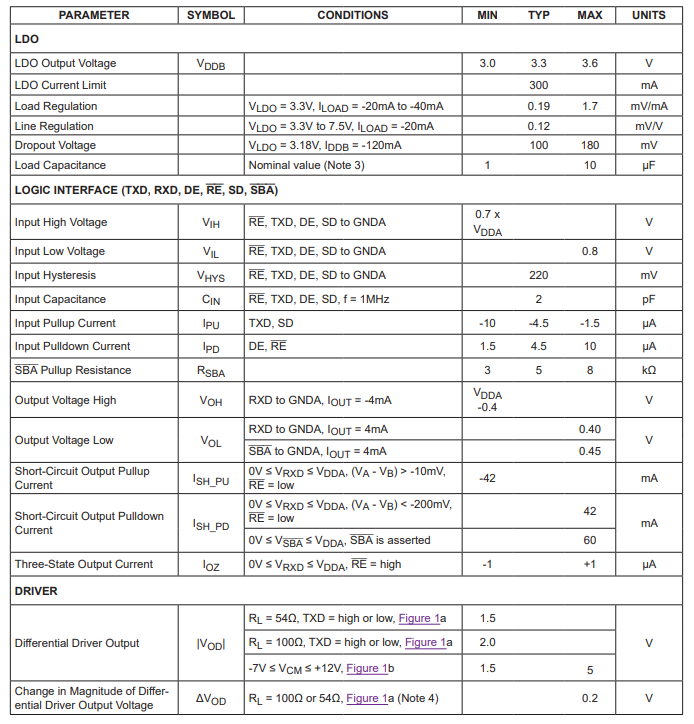

DC電氣特性

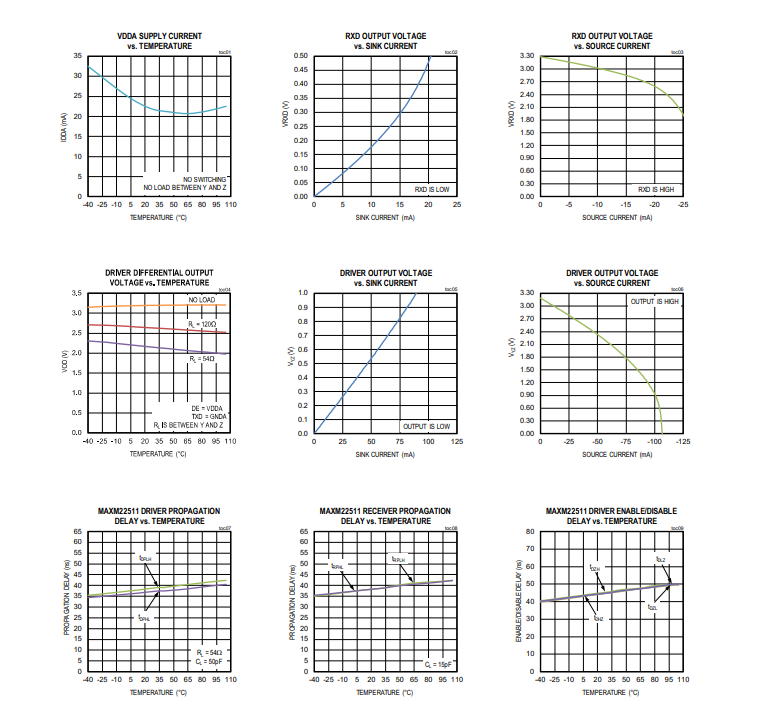

典型操作特性

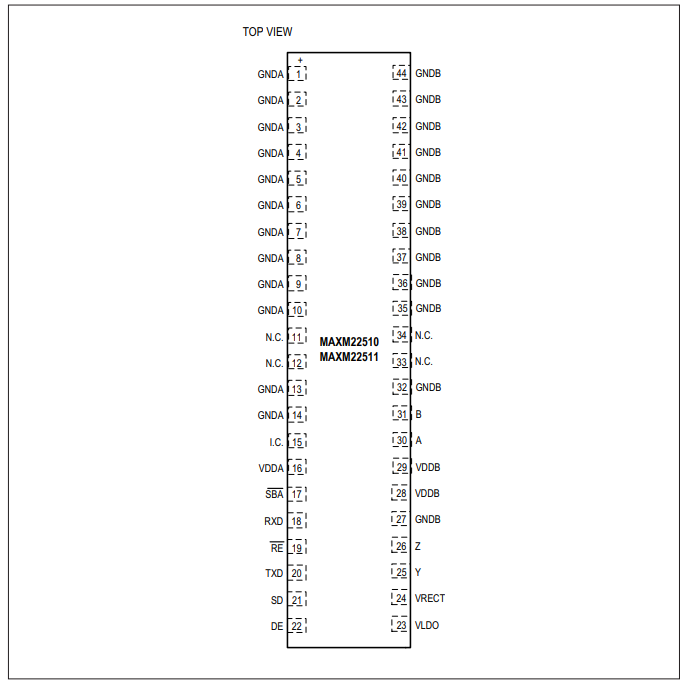

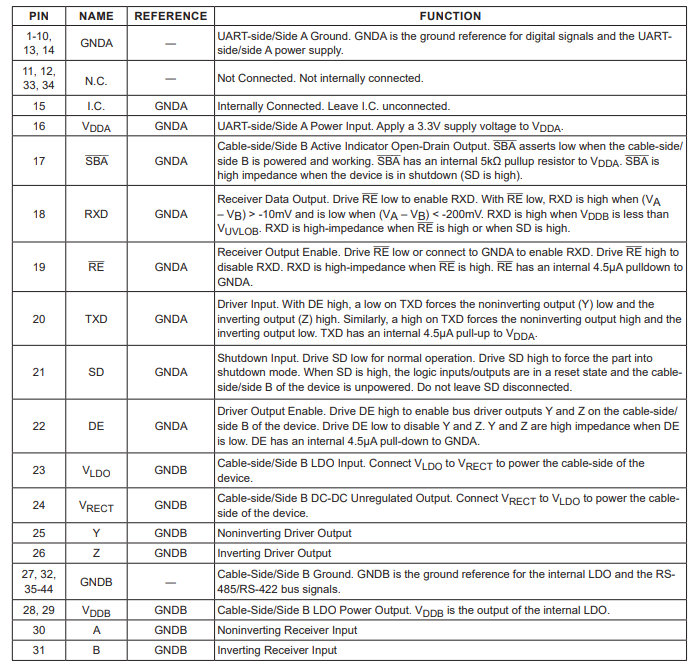

引腳配置描述

詳細說明

MAXM22510/MAXM22511隔離式RS - 485/RS - 422全雙工收發器模塊在RS - 485/RS - 422電纜側與UART側之間提供2500Vrms（60s）的電流隔離。這些集成模塊無需外部組件，也不需要從電纜側為器件供電。

這些收發器允許在隔離屏障兩端實現高達500kbps（MAXM22510）或25Mbps（MAXM22511）的通信速率，即使接地端之間存在較大電位差也不受影響。

數據隔離

通過使用高壓電容實現數據隔離，這些電容允許在UART側和RS - 485/RS - 422電纜側之間進行數據傳輸。

集成式隔離電源DC - DC轉換器

通過集成式DC - DC轉換器和LDO實現電源隔離。當使用單3.3V電源為器件的UART側供電時，該電源會生成穩定的3.3V電源供電纜側使用。MAXM22510/MAXM22511中用于傳輸隔離電源的內部變壓器采用鐵氧體磁芯，以幫助減少無意電磁干擾（EMI）。

無電源從UART側傳輸到電纜側，當關斷引腳（(overline{SD})）置為高電平時。

真正的故障安全特性

當接收器輸入短路或開路，或者連接到所有驅動器均禁用的端接傳輸線時，這些器件可確保接收器輸出為邏輯高電平。接收器閾值固定為 - 10mV至200mV。如果差分接收器輸入電壓（(V_{A} - V_{B})）大于或等于 - 10mV，RXD為邏輯高電平。在所有發射器均禁用的端接總線上，接收器的差分輸入電壓會被端接電阻拉至零。由于器件的接收器閾值，這會導致RXD輸出為邏輯高電平。

驅動器輸出保護

有兩種機制可防止因故障或總線狀況導致的過度輸出電流和功率耗散。首先，輸出級的電流限制可立即防止短路以及共模電壓范圍外的情況。其次，熱關斷電路會在芯片溫度超過 + 160°C（典型值）時，將驅動器輸出置于高阻態。

熱關斷

這些器件通過集成的熱關斷電路來防止過熱損壞。當結溫（(T_{J})）超過 + 160°C（典型值）時，驅動器輸出和RXD變為高阻態，(V_{PDB})降至0V。當(T_{J})降至 + 145°C（典型值）以下時，器件恢復正常工作。

應用信息

總線上的128個收發器

標準RS - 485接收器輸入阻抗為一個單位負載。標準驅動器可驅動多達32個單位負載。

MAXM22510/MAXM22511收發器具有1/4單位負載，因此允許在一條通信線路上最多連接128個收發器。可將這些器件與其他RS - 485器件結合使用，總線上的單位負載總數最多為32個。

典型應用

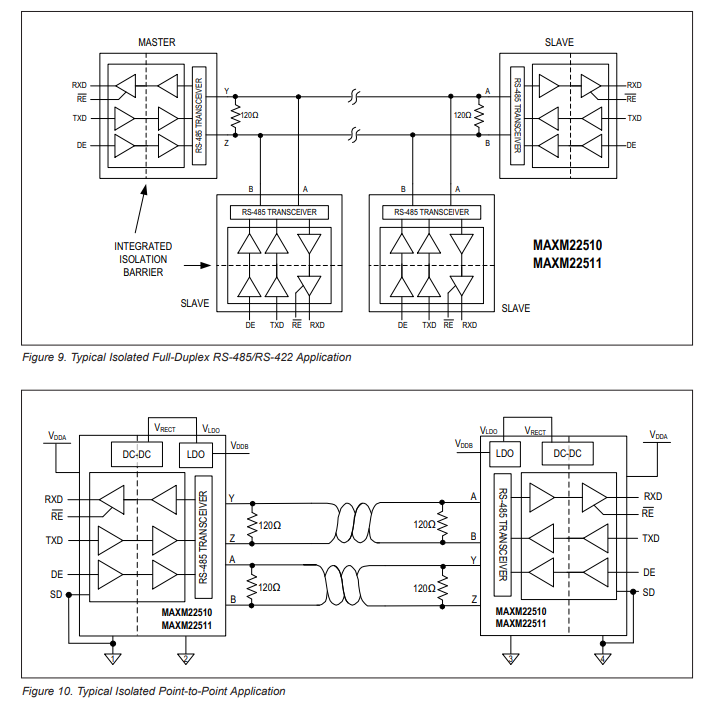

MAXM22510/MAXM22511全雙工收發器專為多點總線傳輸線上的雙向數據通信而設計。圖9和圖10展示了相關內容。
