概述
[ADuM6020]/ADuM6028^1^ 為集成isoPower ^?^ 的隔離式DC/DC轉換器。這些DC/DC轉換器采用ADI公司的iCoupler^?^ 技術，能夠提供在全負載下低于有關帶鐵氧體的2 層印刷電路板(PCB)的CISPR22 B類限制的穩壓隔離電源。數據手冊中的表1至表4列出了常見的電壓組合及其關聯的電流輸出電平。

ADuM6020/ADuM6028在高達500mW的應用中無需設計和構建隔離式DC/DC轉換器。iCoupler芯片級變壓器技術用于DC/DC轉換器的磁性元件。因此可提供小尺寸、隔離解決方案。

ADuM6020/ADuM6028隔離式DC/DC轉換器提供兩種不同的封裝形式：ADuM6020采用16引腳寬體SOIC_IC封裝，ADuM6028采用節省空間的8引腳寬體SOIC_IC封裝。針對5 V輸入工作電壓，使用ADuM6020-5BRIZ和ADuM6028-5BRIZ。針對3.3 V輸入至3.3 V輸出工作電壓，使用ADuM6020-3BRIZ和ADuM6028-3BRIZ。有關更多信息，請參見數據手冊中的“引腳配置和功能描述”部分和“訂購指南”。
數據表：*附件：ADuM6020 ADuM6028低輻射、5 kV隔離式DC-DC轉換器技術手冊.pdf

應用

• RS-485/RS-422/CAN收發器電源
• 電源啟動偏置和柵極驅動
• 隔離傳感器接口
• 汽車車載充電器(OBC)和DC/DC器件
• 工業PLC

特性

• 集成isoPower的隔離式DC/DC轉換器
• ADuM6028輸出電流：60 mA
• 通過AEC-Q100汽車應用認證
• 滿足全負載條件下2?層PCB的CISPR22 B類輻射限制要求
• 8引腳SOIC_IC封裝，最小爬電距離為8.3 mm
• 工作溫度最高可達：125°C（最大值）
• 安全和法規認證
  • UL認證
    • 1分鐘5000 V rms，符合UL 1577
  • CSA元件驗收通知5A
  • VDE合格證書
    • VDE V 0884-10
    • VIORM = 565 V 峰值
  • CQC認證符合GB4943.1-2011

框圖

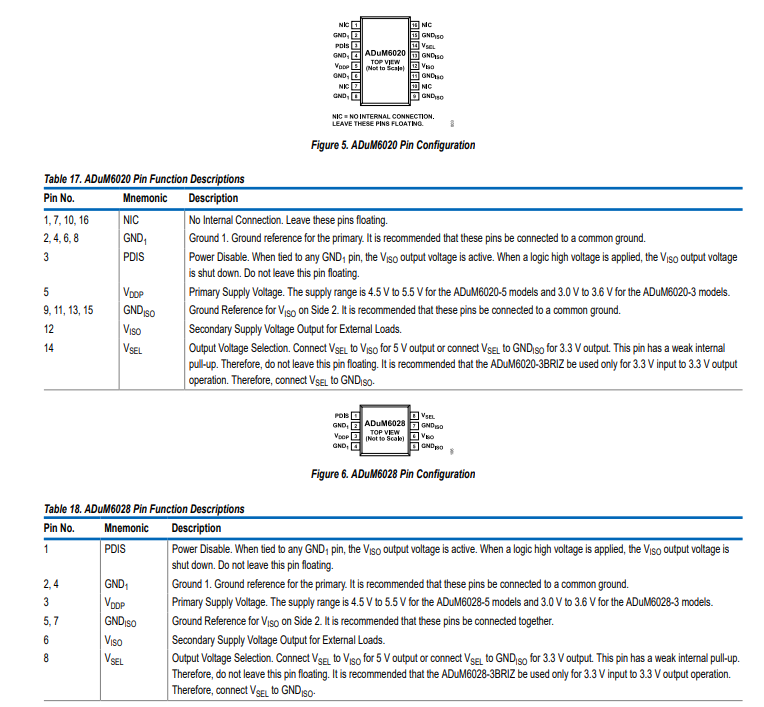

引腳配置描述

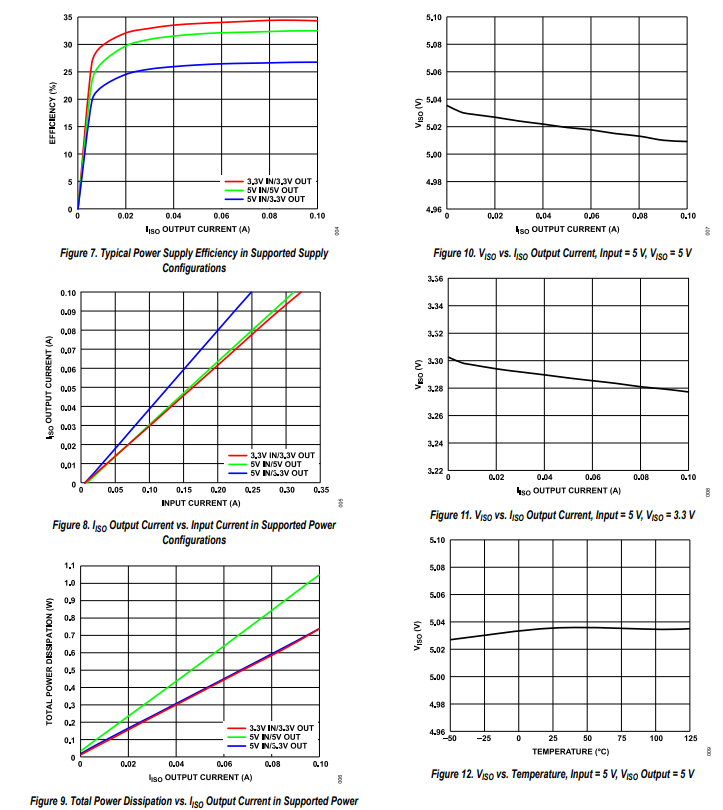

典型性能特征

工作原理

ADuM6020/ADuM6028直流 - 直流轉換器的工作原理與大多數標準電源相同。這些轉換器采用反激式拓撲結構，帶有隔離式脈寬調制（PWM）反饋。(V_{DDI})電源為一個振蕩器供電，該振蕩器將電流注入芯片級空心變壓器。傳輸到次級側的功率經過整流和調節，根據(V_{SET})引腳的設置，可輸出3.3 V或5.0 V。請注意，ADuM6020 - 3BRIZ和ADuM6028 - 3BRIZ只能用作3.3 V輸入和3.3 V輸出應用，而ADuM6020 - 5BRIZ最適合5 V輸入應用。次級側（(V_{SO})）控制器通過專用的iCoupler數據通道向初級側（(V_{DDI})）發送控制信號。PWM對振蕩器電路進行調制，以控制傳輸到次級側的功率。反饋可顯著提高功率和效率。

ADuM6020/ADuM6028實現了具有遲滯特性的欠壓鎖定（UVLO）功能，作用于初級側和次級側的輸入輸出引腳。UVLO功能可確保轉換器不會因輸入電源噪聲或緩慢的上電斜率而進入振蕩狀態。
