TPS543B25T 是一款高效、18V、25A 同步降壓轉換器，采用內部補償、固定頻率高級電流模式 （ACM） 控制架構，雖然始終在 FCCM 下工作，但可產生 0.5V 至 7V 的輸出電壓。該器件能夠在高達 2.2MHz 的開關頻率下工作時提供高效率，使該器件成為需要小設計尺寸的設計的絕佳選擇。固定頻率控制器的工作頻率范圍為 500kHz 至 2.2MHz，并可通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、雙線遠程感應、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。

TPS543B25T采用小型 2.5mm × 4.5mm HotRod? WQFN-FCRLF 封裝。
*附件：tps543b25t.pdf

特性

• 集成 6.5mΩ 和 2mΩ MOSFET
• 4V 至 18V 輸入電壓范圍
• 固定頻率、內部補償、高級電流模式 （ACM） 控制
• 0.5V 至 7V 輸出電壓范圍
• 真差分遠程感應放大器 （RSA）
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 5 種可選開關頻率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
• 可同步至外部時鐘
• 在整個溫度范圍內提供 0.5V、±0.5% 的電壓基準精度
• 1ms、2ms、4ms 和 8ms 可選軟啟動時間
• 單調啟動至預偏置輸出
• 可選電流限制，支持 25A 和 20A作
• 啟用，具有可調輸入欠壓鎖定
• 電源正常輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• –40°C 至 150°C 工作結溫
• 2.5mm × 4.5mm、17 引腳 WQFN-HR 封裝，間距為 0.5mm
• 無鉛（符合 RoHS）、無鉛（無鉛）轉換

參數

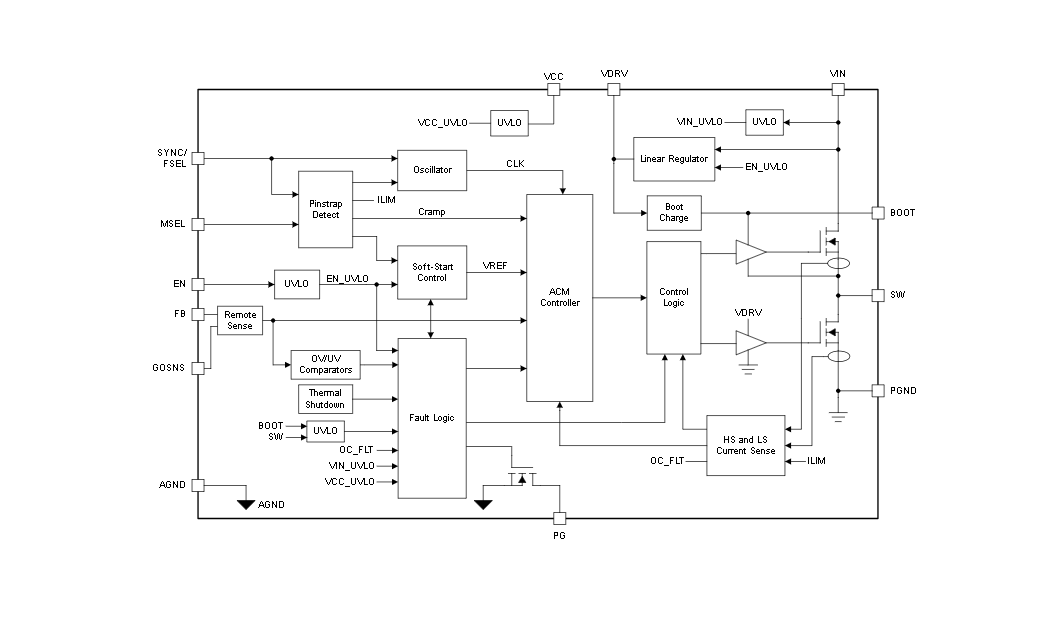

方框圖

概述

TPS543B25T是一款高性能的同步降壓（Buck）DC-DC轉換器，適用于無線通信、光纖網絡、測試和測量以及醫療和保健設備等應用。該轉換器提供高達25A的輸出電流，輸入電壓范圍為4V至18V，輸出電壓范圍可調至0.5V至7V。

主要特性

性能參數

• ?輸入電壓范圍?：4V至18V
• ?輸出電壓范圍?：0.5V至7V
• ?輸出電流?：最大25A
• ?開關頻率?：500kHz至2.2MHz，可調
• ?效率?：高效率設計，支持高達2.2MHz的開關頻率

功能特點

• ?集成MOSFETs?：內置6.5mΩ和2mΩ的MOSFETs，減少外部組件數量
• ? 高級電流模式控制（ACM） ?：固定頻率，內部補償，簡化環路設計
• ?遠程感測?：真差分遠程感測放大器（RSA），提高輸出電壓精度
• ?軟啟動?：可選的軟啟動時間（1ms、2ms、4ms、8ms）
• ?保護功能?：包括過壓保護、欠壓保護、過流保護、過溫保護等
• ?小型封裝?：2.5mm x 4.5mm，17引腳WQFN-HR封裝，適合高密度應用

應用領域

• 無線通信和有線通信基礎設施設備
• 光纖網絡
• 測試和測量設備
• 醫療和保健設備

功能描述

控制與調節

• ?ACM控制?：內部補償，支持穩定操作和快速瞬態響應
• ?輸出電壓調節?：通過外部電阻分壓器設置，支持遠程感測
• ?軟啟動?：可選軟啟動時間，減少啟動時的浪涌電流

保護機制

• ?過壓/欠壓保護?：防止輸出電壓超出安全范圍
• ?過流保護?：循環限流和打嗝模式（Hiccup Mode），防止持續過流損壞
• ?過溫保護?：內部熱關斷，防止高溫損壞

可配置性

• ?開關頻率?：五檔可選（500kHz、750kHz、1MHz、1.5MHz、2.2MHz），支持外部時鐘同步
• ?電流限制?：可選25A或20A電流限制，滿足不同應用需求
• ?使能控制?：帶可調輸入欠壓鎖定（UVLO）的使能引腳，支持數字控制

應用指南

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、遠程感測電阻等的選擇建議
• 支持使用小尺寸、低ESR的陶瓷電容器以優化性能

布局與熱設計

• 推薦使用多層PCB設計，并在電源組件下方放置固體GND平面以提高熱性能
• 關鍵組件（如輸入/輸出電容、電感）應靠近TPS543B25T放置，以最小化寄生電感
• 提供熱阻和結溫信息，幫助設計有效的散熱方案

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南
• 支持使用TI的WEBENCH? Power Designer進行自定義設計，簡化設計流程
• TI E2E?支持論壇提供快速、經驗證的設計幫助和解決方案

TPS543B25T以其高性能、靈活性和集成度高的特點，成為需要高電流、寬輸入電壓范圍和高效率DC-DC轉換應用的理想選擇。
