（1）如果工程直接復制另一個工程，路徑一定要修改，建議重新eclipse工程。

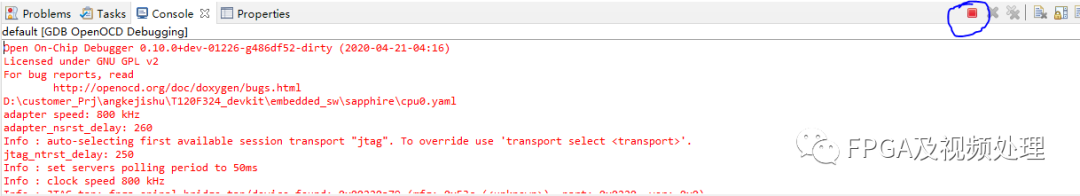

（2）clean Project時提示rm: can't remove 'build/dhrystone.elf': Permission denied

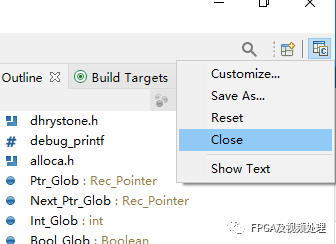

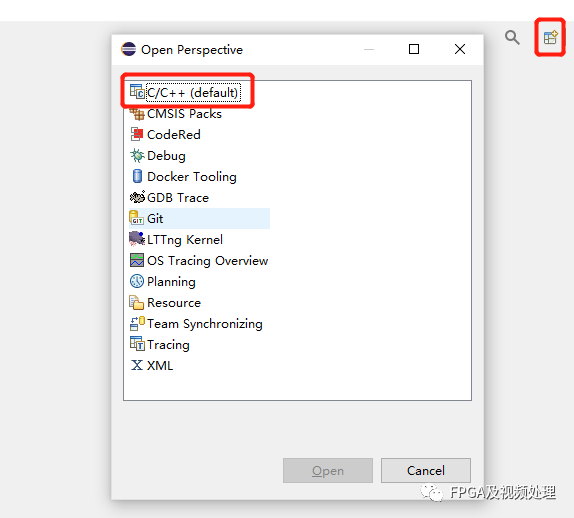

正在使得該elf文件，上次的JTAG鏈接沒有斷開。此時可以先關閉c/c++工作界面，再重新添加C/C++ (default),然后在Console中關閉上次的鏈接。

（3）Debug session'default' already started。

先關閉c/c++工作界面，再重新添加C/C++ (default),然后在Console中關閉上次的鏈接。

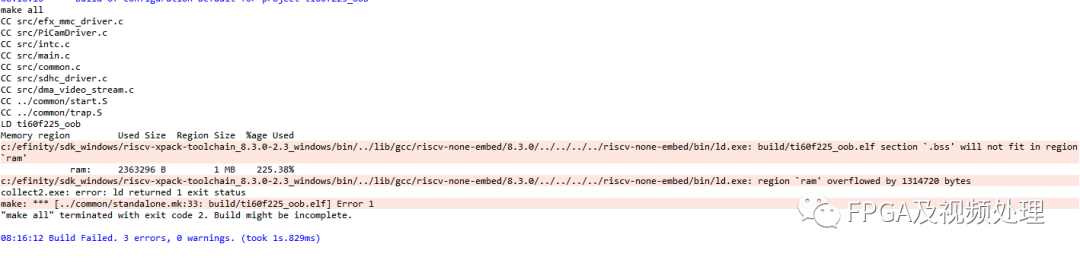

(3)Memory region Used Size Region Size %age Used

c:/efinity/sdk_windows/riscv-xpack-toolchain_8.3.0-2.3_windows/bin/../lib/gcc/riscv-none-embed/8.3.0/../../../../riscv-none-embed/bin/ld.exe: build/ti60f225_oob.elf section `.bss' will not fit in region `ram'

ram: 2363296 B 1 MB 225.38%

c:/efinity/sdk_windows/riscv-xpack-toolchain_8.3.0-2.3_windows/bin/../lib/gcc/riscv-none-embed/8.3.0/../../../../riscv-none-embed/bin/ld.exe: region `ram' overflowed by 1314720 bytes

collect2.exe: error: ld returned 1 exit status

make: *** [../common/standalone.mk build/ti60f225_oob.elf] Error 1

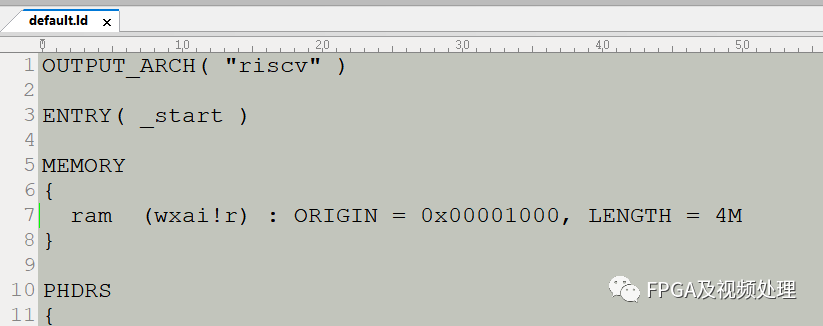

解決辦法：Error的意思是外部存儲器的存儲空間不夠，目前在分配了1MB的情況下使用了225.38%。所以把default.ld中的LENGTH 修改成4M.

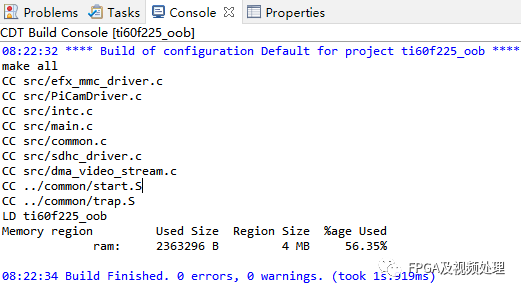

重新編譯后的結果 。

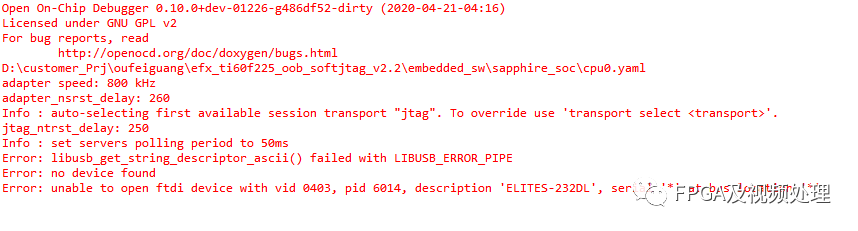

（4）Error: libusb_get_string_descriptor_ascii() failed with LIBUSB_ERROR_PIPE

Error: no device found

Error: unable to open ftdi device with vid 0403, pid 6014, description 'ELITES-232DL', serial '*' at bus location '*'

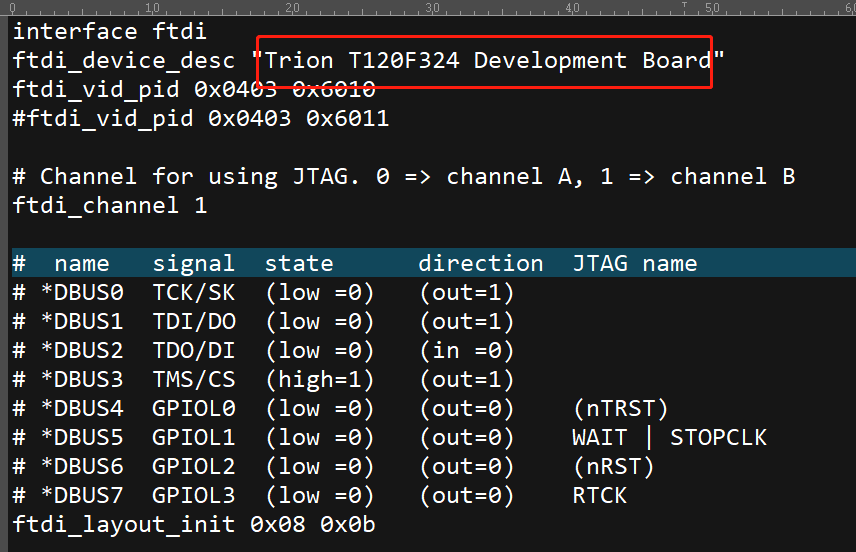

原因：把embedded_swsoc_xxbspefinixEfxSapphireSocopenocdftdi.cfg（ftdi_ti.cfg）修改成下載器讀出來的名字，比如這里我把ELTES-232DL修改成了Trion T120F324 Development Board。因為Programmer界面讀到的USB target就是Trion T120F324 Development Board，當然也要注意ftdi_vid_pid和ftdi_channel是否正確，如果不正確也會引起別的問題。

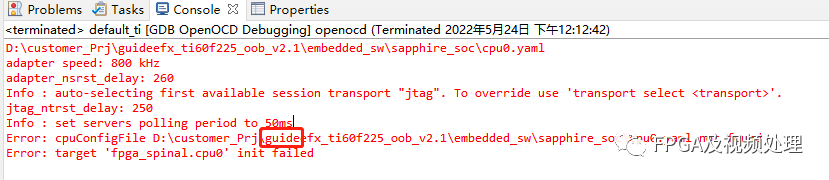

(5)Error:cpuConfigFile D:testriscvefx_ti60f225_oob_v2.1embedded_swsapphire_soccpu0.yaml not found

Error: target 'fpga_spinal.cpu0' init failed

原因：debuger路徑問題。在riscv和efx之間應該有個斜杠，如報錯中的紅色標注。

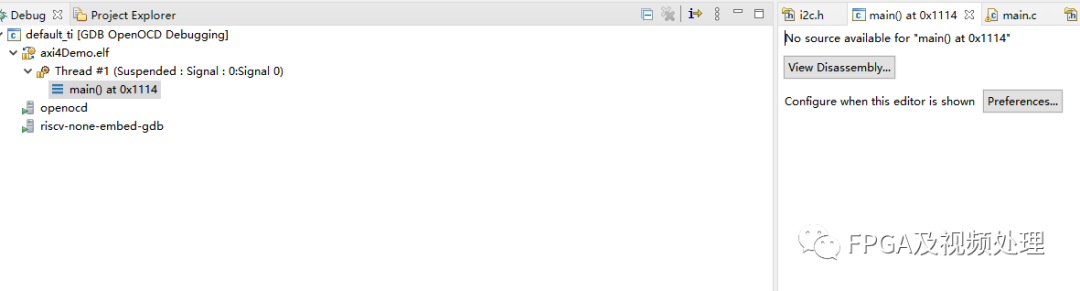

（6）No source available for "main() at 0x1114"

原因：沒有打開debug環境變量。打開debug開關之后要重新編譯。

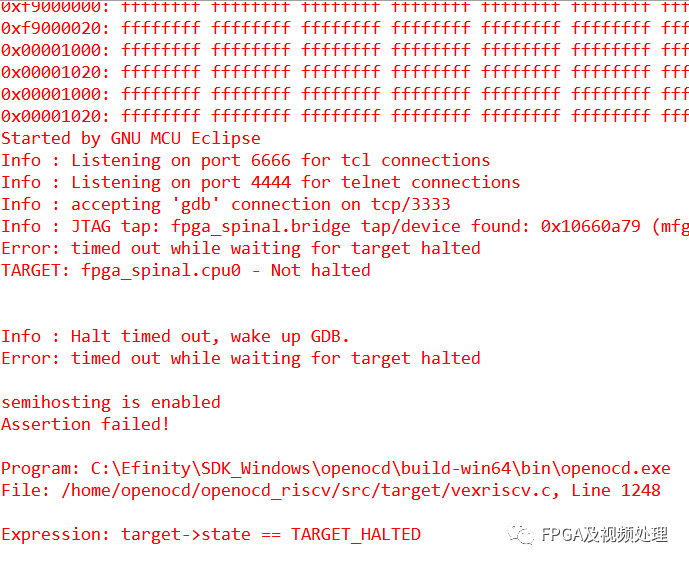

(7)Error: timed out while waiting for target halted

原因：1）IP設置的是soft Jtag,實際卻用hard Jtag在調試；

2）CPU沒有跑起來；

3）debuger與JTAG沖突；

4）在interface 添加JTAG之后生成的信號與RISCV 連接不正確或者不完全。

5)AXI接口連接異常，也可能出現timed out指示。

（8）SOC燒寫到flash啟動不了

一般默認片上RAM選擇了4K大小用于bootloader，但是如果手動修改了bootloader，比如添加了debug,可能存儲空間不足。

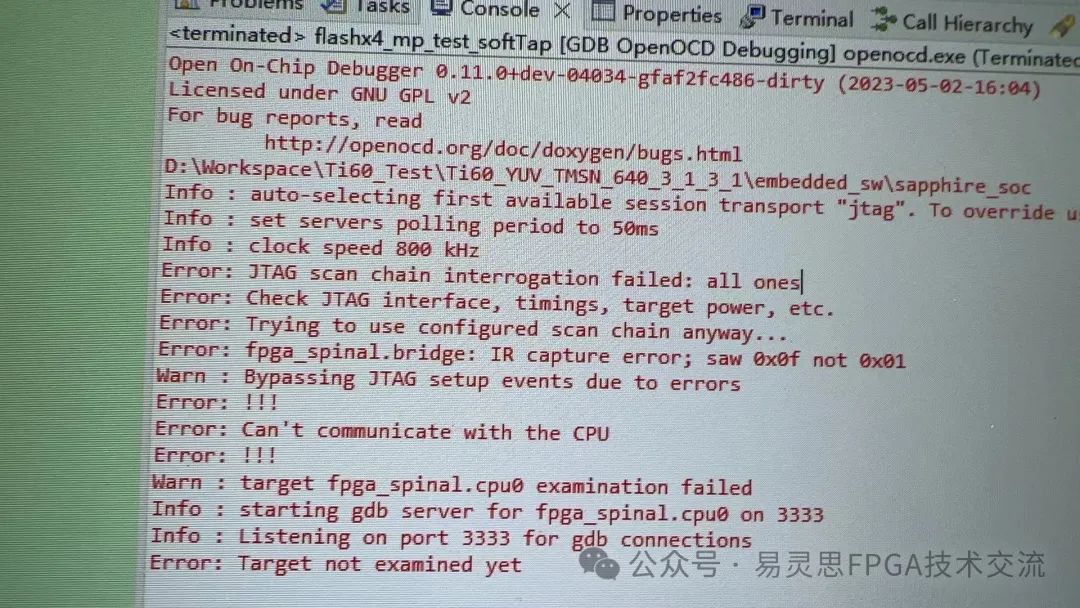

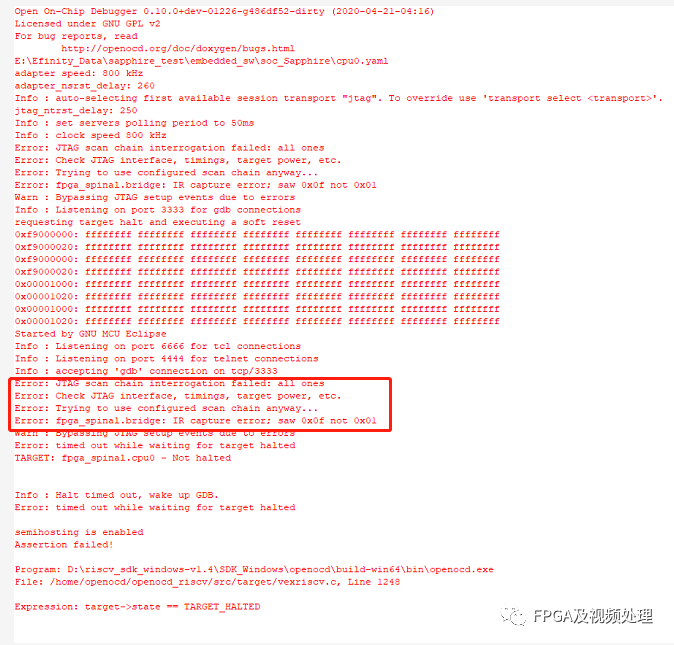

(9)

Error:JTAG scan chain interrogation failed :all ones

Error: Check JTAG interface,timings,target power, etc.

Error: Trying to use configured scan chain anyway...

Error: fpga_spinal.bridge: IR capture error:saw ox0f not 0x01

workround:JTAG下載線連接不緊。

（10）soft Jtag與hard Jtag同時使用時，會出現第一次debug都需要重新插拔下載器問題

workround：查找兩個下載線的連接位置，注意分開兩個下載器的連接位置。

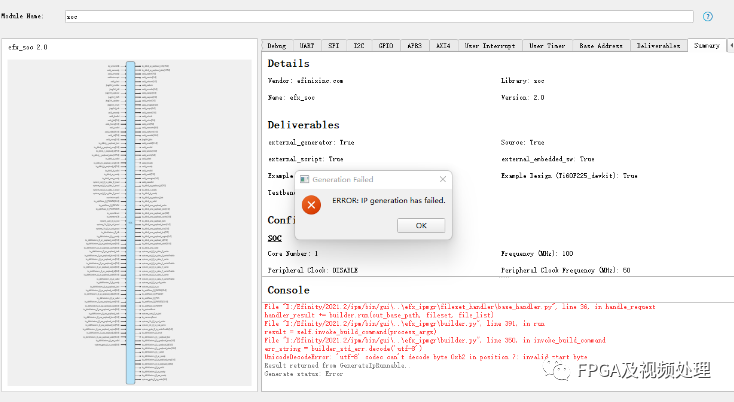

（10）soc IP生成不了，

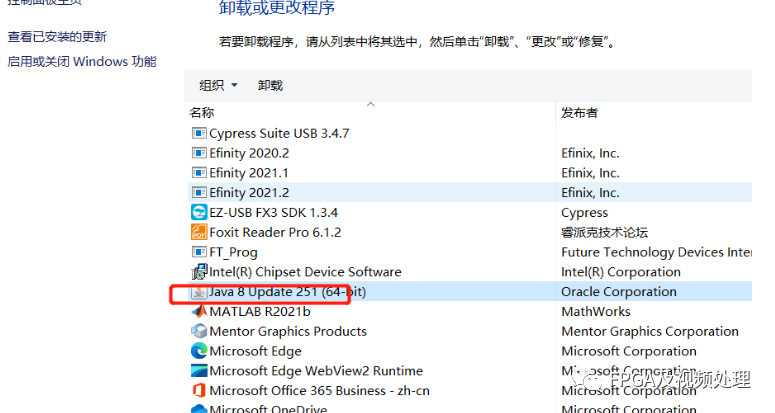

workround可能是java 8沒有安裝

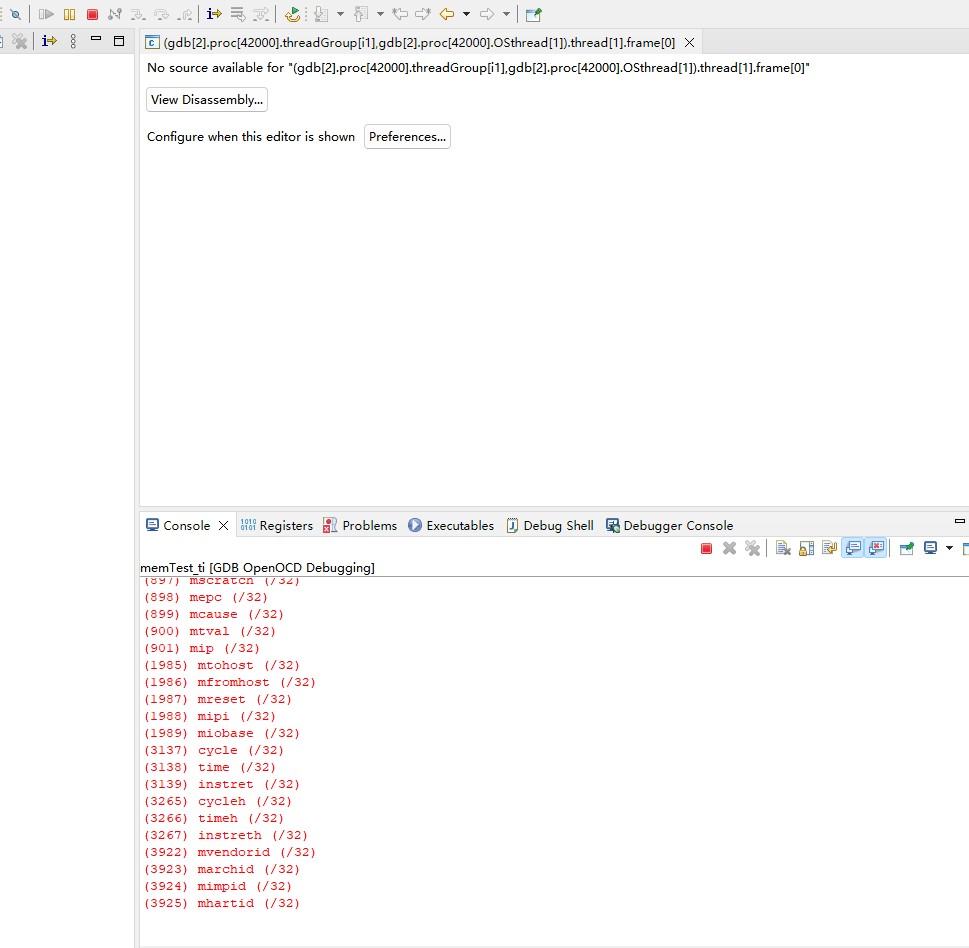

(11) No source available for "(gdbi2),proc[42000j,threadGroupi1],gdb(2),proc420001.0Sthread[1).thread(1j.framel0j'

說明：外部存儲器沒有運行起來

（12）錯誤：

mkdir: can't create directory 'build/xxx/embedded_sw/sapphire_soc/software/standalone/uartInterruptDemo/': No such file or directory

make: *** [../common/standalone.mk build/xxx/embedded_sw/sapphire_soc/software/standalone/uartInterruptDemo/src/main.o] Error 1

"make all" terminated with exit code 2. Build might be incomplete.

WorkWround : Eclipse路徑太長。

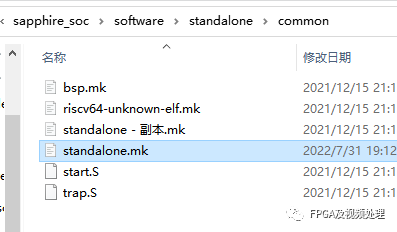

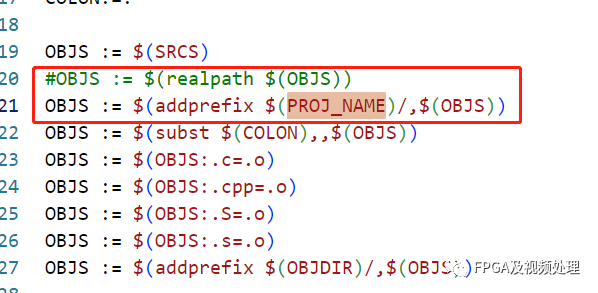

在common文件夾下，找到standalone.mk文件。

把路徑：

OBJS :=$(realpath$(OBJS))

修改成：

OBJS :=$(addprefix$(PROJ_NAME)/,$(OBJS))

如下圖所示（感謝客戶為我們提供解決方案）

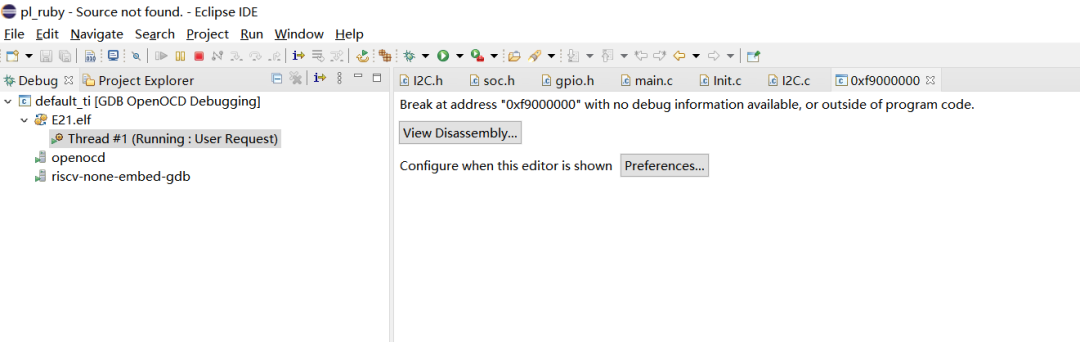

（13）Debug時出Break at address "0xf90000000" with no debug information avalibale,or outside of program code

(14)

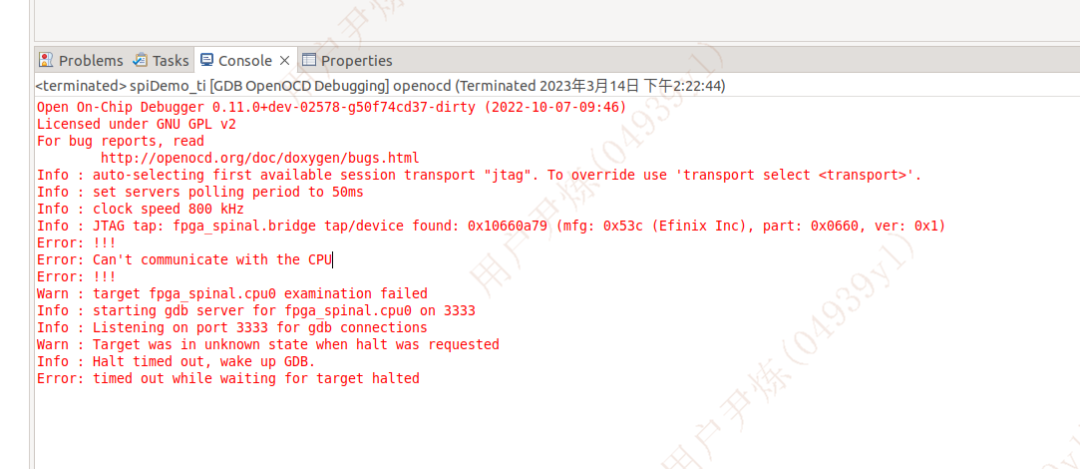

Info : JTAG tap: fpga_spinal.bridge tap/device found: 0x10660a79 (mfg: 0x53c (Efinix Inc), part: 0x0660, ver: 0x1)

Error: fpga_spinal.bridge: IR capture error; saw 0x05 not 0x01

Warn : Bypassing JTAG setup events due to errors

Error: !!!

Error: Can't communicate with the CPU

Error: !!!

Warn : target fpga_spinal.cpu0 examination failed

Info : starting gdb server for fpga_spinal.cpu0 on 3333

Info : Listening on port 3333 for gdb connections

Warn : Target was in unknown state when halt was requested

Info : Halt timed out, wake up GDB.

Error: timed out while waiting for target halted

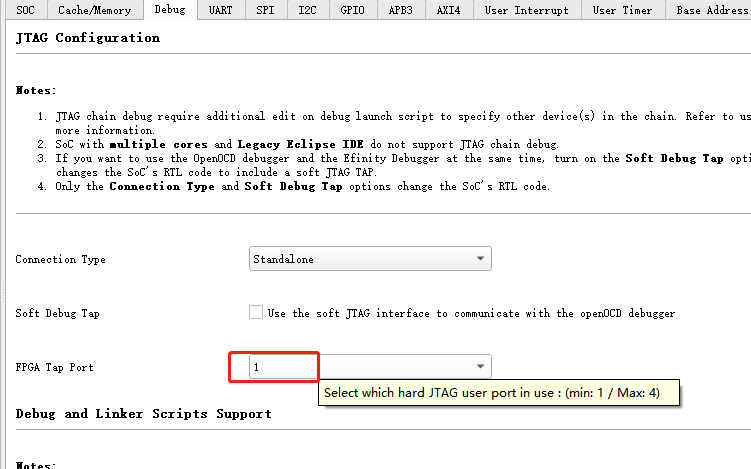

原因（1）RISCV中FPGA Top Port選擇不對。

（2）確認下載線連接是否正常。

（13）

(1) 同一個下載器時softjtag與hardjtag的名字不能一樣，比如一個是YLS_DL,另一個是YLS_DL1.也就是需要手動把另一個名字修改下。

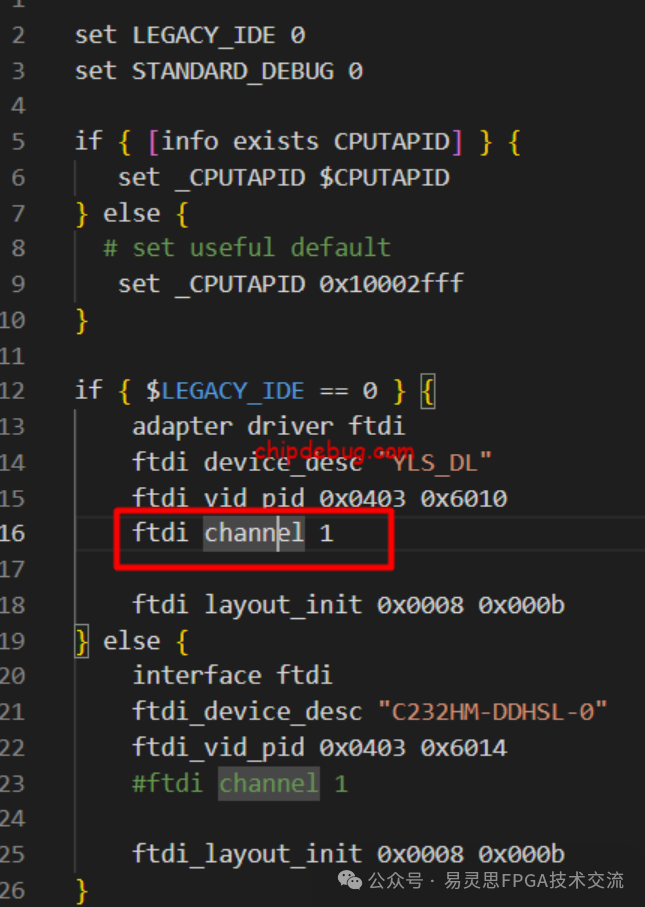

(2)注意修改cfg文件時文件時的channel號要與下載器對應

(3) 外部存儲器連接或者運行異常。可以先使用片上RAM進行測試判斷。

(14)

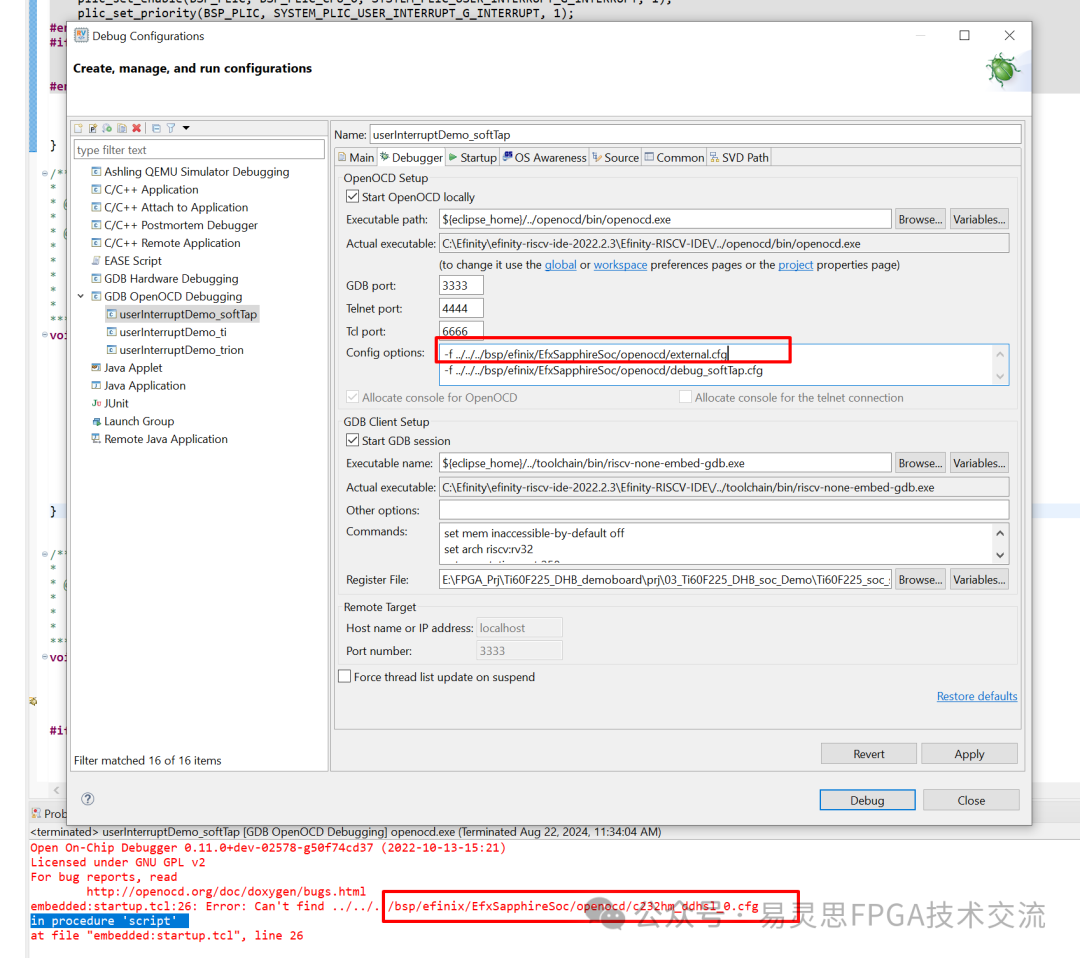

（1）用2022的版本打開 2023版本的工程報這個錯誤 ，新版本已經不再使用c232hm_ddhsl.cfg文件，而是改用external.cfg文件 。

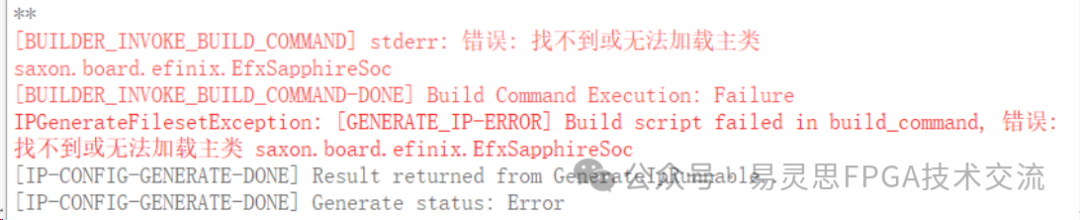

（15）[BUILDER_INVOKE_BUILD_COMMAND]stderr找不到或無法加載主類saxon.board.efinix.EfxSapphireSocBUILDER INVOKE BUILD COMMAND-DONE] Build Command Execution: FailureIPGenerateFilesetException: [GENERATE _IP-ERROR] Build script failed in build command, 錯誤找不到或無法加載主類 saxon. board. efinix.EfxSapphireSoc

（1）重新安裝Efinity,可能某些文件丟失。

(16)Traceback (most recent call last):

File "F:/efinity/scripts/efx_run_pt.py", line 59, in import engine

File "F:/efinity/pt/binlengine.py",line 24,in from Pyot5 import Qtwidgets, QtGui,QtCore

ImportError: DLL load failed while importing Qtwidgets: 找不到指定的模塊

周四月22 24 1117- E:/efinity/python38/bin/python.exe finished. Exit code = 1 Exit st.

ERROR: Interface Designer constraint generation was not successful, will not proceed to efx_pnr...

Running placement and routing flow fail, See exit code and exit status.

說明：需要安裝VC

（17）RISCV IP生成報錯

[BUILDER_INVOKE_BUILD_COMMAND] stderr: Traceback (most recent call last): File "C:Efinity2023.2ipmip/efx_soc/efx_soc/embedded_sw/sw_script.py", line 677, in main() File "C:Efinity2023.2ipmip/efx_soc/efx_soc/embedded_sw/sw_script.py", line 121, in main shutil.copytree(Path(src_dir, f), dst=Path(loc, f), dirs_exist_ok=True) File "C:Efinity2023.2python311Libshutil.py", line 561, in copytree return _copytree(entries=entries, src=src, dst=dst, symlinks=symlinks, ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ File "C:Efinity2023.2python311Libshutil.py", line 515, in _copytree raise Error(errors) shutil.Error: [('C:\Efinity\2023.2\ipm\ip\efx_soc\efx_soc\embedded_sw\software\freeRTOS\freertosUartInterruptDemo\src\freertos_risc_v_chip_specific_extensions.h',

.......

[BUILDER_INVOKE_BUILD_COMMAND-DONE] Build Command Execution: Failure

IPGenerateFilesetException: [GENERATE_IP-ERROR] Build script failed in build_command, Traceback (most recent call last): File "C:Efinity2023.2ipmip/efx_soc/efx_soc/embedded_sw/sw_script.py", line 677, in main() File "C:Efinity2023.2ipmip/efx_soc/efx_soc/embedded_sw/sw_script.py", line 121, in main shutil.copytree(Path(src_dir, f), dst=Path(loc, f), dirs_exist_ok=True) File "C:Efinity2023.2python311Libshutil.py", line 561, in copytree return _copytree(entries=entries, src=src, dst=dst, symlinks=symlinks, ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ File

說明：可能是工程的路徑太深。
