概述
MAX12930/MAX12931為雙通道、3.75kV/5kVRMS數字隔離器系列，采用Maxim擁有的專利工藝技術。這些器件在不同電源域的電路之間傳輸數字信號，在1Mbps數據率和1.8V電壓下的功耗低至0.65mW每通道。

MAX12931的兩路通道以相反方向傳輸數據，使MAX12931可理想用于隔離收發器的TX和RX線。MAX12930的兩路通道在相同方向傳輸數據。

兩款器件均可提供25Mbps或150Mbps最大數據率，以及高電平或低電平默認輸出。默認狀態是未施加輸入時或輸入開路時的輸出狀態。關于每種選項相關的后綴，請參見定購信息。隔離器每側具有1.71V至5.5V的獨立電源，也使器件適合于用作電平轉換器。

MAX12930/MAX12931采用8引腳、窄體SOIC封裝。此外，MAX12931也提供16引腳、寬體SOIC封裝。封裝材料的最小相對漏電起痕指數(CTI)僅為600V，使其具有一流的爬電距離指標。所有器件的額定工作環境溫度為-40°C至+125°C。
數據表：*附件：MAX12930 MAX12931雙通道、低功耗、3kVRMS和5kVRMS數字隔離器技術手冊.pdf

應用

電池管理
工業自動化現場通信
通用隔離應用
隔離型RS232、RS-485/RS-422、CAN
醫療系統

特性

可靠的數字信號電隔離
- 可承受5kV~~RMS~~達60s (VISO)，寬體
- 可承受3.75kV~~RMS~~達60s (VISO)，窄體
- 連續承受848V~~RMS~~S (VIOWM)，寬體
- 連續承受445V~~RMS~~ (VIOWM)，窄體
- GNDA和GNDB之間可承受±10kV浪涌，1.2/50μs波形
- 高CMTI (50kV/μs，典型值)
多種選項，支持較寬應用范圍
- 2種數據率(25Mbps/150Mbps)
- 2種通道方向配置
- 2種默認狀態(高或低電平)
低功耗
- 1.3mW @ 1Mbps/通道，VDD = 3.3V
- 3.3mW @ 100Mbps/通道，VDD = 1.8V

功能圖

DC 電氣特性

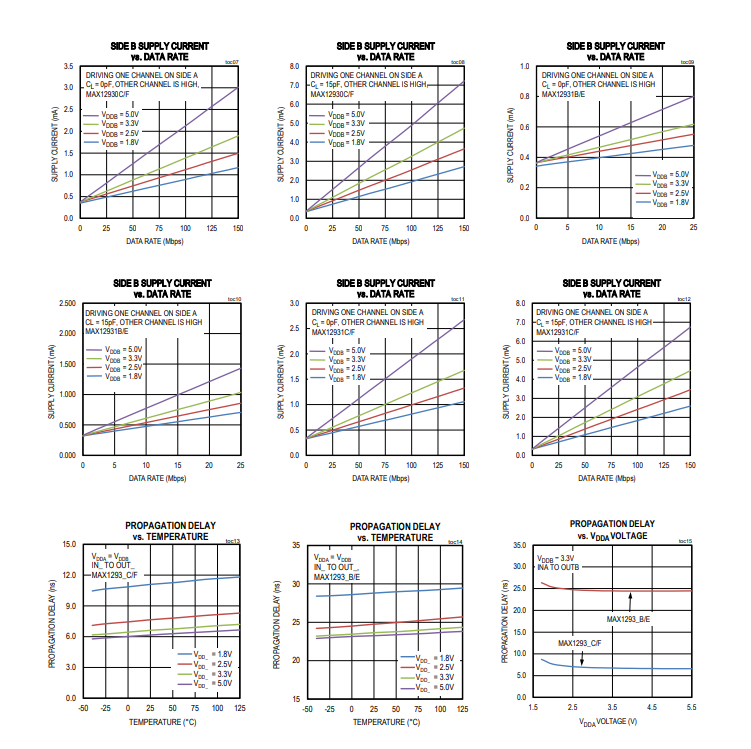

典型操作特性

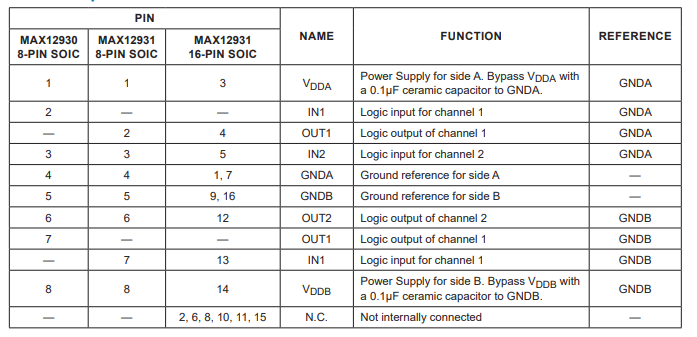

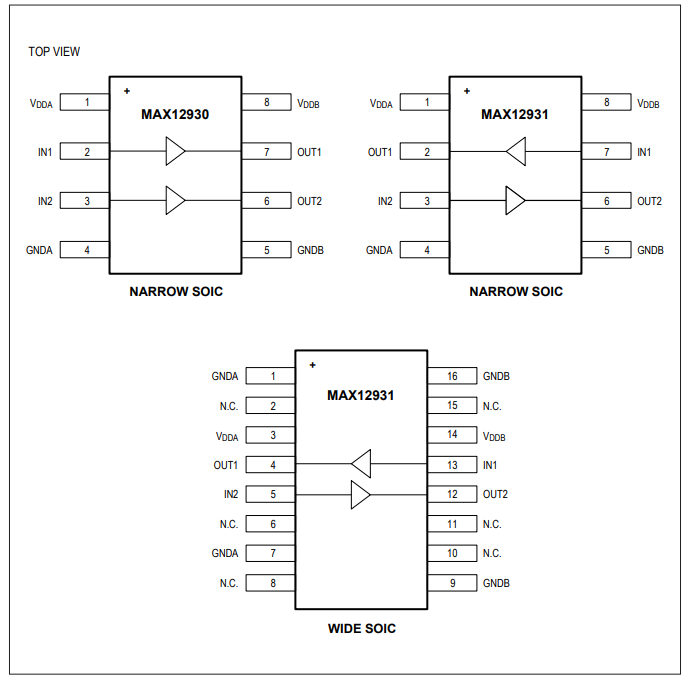

引腳配置描述

應用電路

詳細說明

MAX12930/MAX12931 是雙通道數字隔離器系列產品。MAX12930 在具有不同電源域的電路之間以同向傳輸數字信號，適用于數字輸入輸出等應用。MAX12931 則在不同電源域的電路間雙向傳輸信號，這在隔離式 RS - 485 或其他 UART 應用中是必需的。

這些器件采用 8 引腳窄體 SOIC 封裝時，隔離電壓額定值為 3kVrms ，持續 60 秒；采用 16 引腳寬體 SOIC 封裝時，隔離電壓額定值為 5kVrms 。該系列數字隔離器通過美信專有工藝技術，實現低功耗運行、高抗電磁干擾（EMI）能力以及穩定的溫度性能。這些器件可隔離不同接地域，并阻擋敏感或人機接口電路受到的高電壓大電流瞬變影響。

這些器件的數據速率最高可達 DC 至 25Mbps（B/E 版本）或 150Mbps（C/F 版本）。每個通道均可訂購默認輸出為高電平或低電平的產品。默認輸出是指輸入未通電或輸入為開路時輸出呈現的狀態。

這些器件有兩個電源輸入（VDDA 和 VDDB），可分別獨立設置器件兩側的邏輯電平。VDDA 和 VDDB 分別對應 GNDA 和 GNDB。MAX12930/MAX12931 系列也具備自動刷新電路，當輸入長時間保持同一狀態時，可確保輸出精度。

數字隔離

該系列器件為在兩個接地域之間傳輸的數字信號提供電流隔離。器件可承受高達 630VPEAK 的連續隔離電壓，窄體 SOIC 封裝支持 3kVrms 隔離電壓，寬體 SOIC 封裝支持高達 1200VPEAK 的連續隔離電壓，16 引腳寬體 SOIC 封裝可承受 5kVrms 隔離電壓，持續 60 秒。

電平轉換

VDDA 和 VDDB 較寬的電源電壓范圍，使 MAX12930/MAX12931 系列除實現隔離外，還可用于電平轉換。VDDA 和 VDDB 可獨立設置為 1.71V 至 5.5V 之間的任意電壓，以設置隔離器相應側的邏輯電平。

單向通道

MAX12930/MAX12931 的每個通道都是單向的，僅按功能框圖所示的一個方向傳輸數據。每個器件有兩個單向通道，這些通道獨立運行，數據速率最高可達 DC 至 25Mbps（B/E 版本）或 DC 至 150Mbps（C/F 版本）。每個通道均為推挽式輸出，無需上拉或下拉電阻，能夠驅動 TTL 和 CMOS 邏輯輸入。

啟動和欠壓鎖定

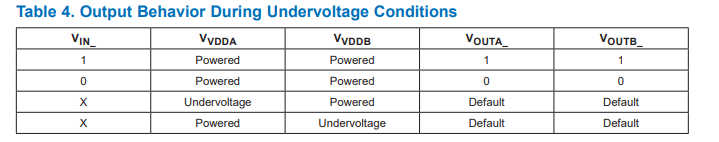

內部會監測 VDDA 和 VDDB 電源的欠壓情況。在上電、掉電期間或因電源電壓下降導致正常運行期間，都可能出現欠壓情況。當檢測到任一電源出現欠壓情況時，所有輸出將進入失效狀態，無論輸入狀態如何（表 4）。圖 5 至圖 8 展示了上電和掉電期間輸出的行為。
