一、操作簡介

SF6（六氟化硫）是一種無色、無味、無毒、不可燃的合成氣體，化學式為SF6。其分子由1個硫原子和6個氟原子組成，具有高度的化學穩定性和電負性。SF6在常溫常壓下為氣態，密度約為空氣的5倍，是已知絕緣性能最強的氣體之一，同時具備優異的滅弧能力。SF6氣體因其高介電強度和滅弧特性，廣泛應用于高壓電力設備中，例如：氣體絕緣開關設備（GIS）：用于緊湊型變電站，替代傳統空氣絕緣設備。斷路器：在高壓電流切斷時快速滅弧，防止設備損壞。變壓器與互感器：作為絕緣介質，提升設備安全性與小型化。SF6的使用顯著提高了電力系統的可靠性、空間利用效率和抗環境干擾能力。

盡管SF6在工業應用中表現卓越，但其溫室效應潛能值（GWP）極高，約為CO2的23,900倍，且在大氣中存留時間長達3,200年。國際《京都議定書》已將其列為管控氣體。電力行業需遵循嚴格措施：

隨著全球減碳政策推進，SF6的替代技術研發加速，但在中短期內SF6仍將在高壓領域占據重要地位。高效檢測與嚴格氣體管理成為行業可持續發展的核心環節。

HDHQ-N便攜式 SF6綜合測試儀，采用高性能微處理器為核心，進口的傳感器為敏感元件，配以 5.6 寸大屏幕彩色顯示屏及觸摸方式人機交互,通過按鈕可以選擇分別測量 SF6 /N2(熱導原理)或SF6/CF4(紅外原理)氣體的混合氣體的體積比，滿足不同地方的使用要求，

二、檢測原理

HDHQ-N系列SF6混合比檢測儀應用：SF6 /N2(熱導原理)，SF6/CF4（紅外原理）、O2使用電化學法，各檢測項目選用代表當今工業應用領域先進的傳感器，精度高，重復性好，具有壓力和溫度補償，是一臺高精度、智能化的儀器。

三、主要性能指標

六氟化硫（SF6）測量范圍：0~100%

測量精度：±0.5%

分辨率：0.1%

氮氣

（N2）測量范圍：0~100%

測量精度：±0.5%

分辨率：0.1%

氧氣

（O2）測量范圍：0~100%

測量精度：±5%（FS）

分辨率：0.1%

取樣樣氣流量0.1±30%L/min

取樣氣體壓力10mbar~10bar

相應時間≤30s

工作環境溫度-200C~500C

環境濕度15%~90%

電池DC14.8V 13AH

機箱尺寸400x400x150

重量7.5kg

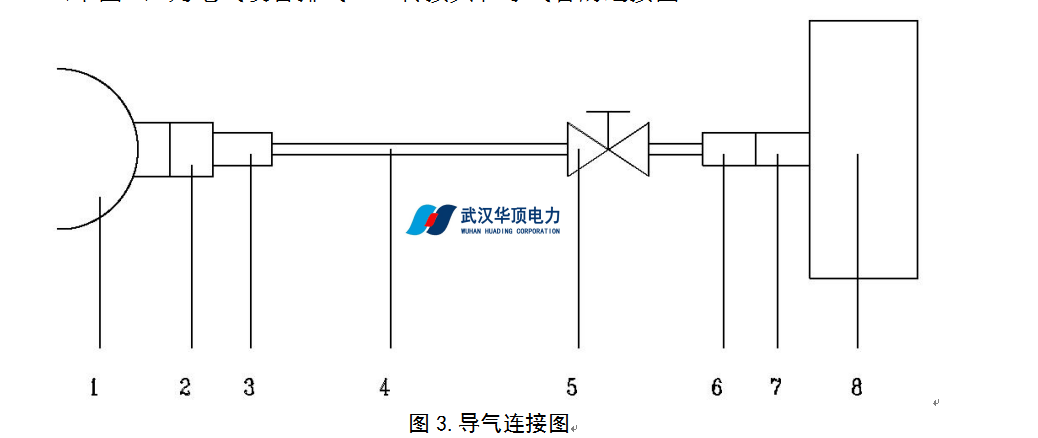

華頂電力排氣口用 PU 管與集氣袋相連，或引至下風口或低洼處現場檢測氣路連接（下圖3）為電氣設備排氣口、轉接頭和導氣管的連接圖。

1. 氣源（電力設備） 2.樣氣接頭 3.轉換接頭 4.樣氣導管 5.外部流量調節閥 6.快速接頭（活動部分） 7.快速接頭（固定部分） 8.混氣儀檢測完成，取下轉接頭、導氣管，開啟氣泵 3 分鐘沖洗氣路,收起排氣管關閉電源。

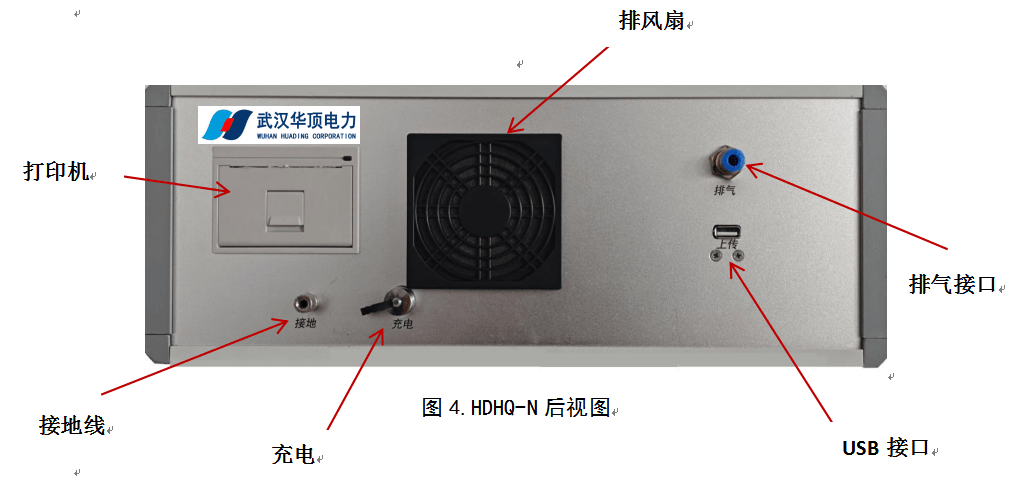

儀器背面有打印機，排熱風扇，接地，充電，排氣和USB接口，如圖4所示。

五、操作步驟

5.1開機預熱

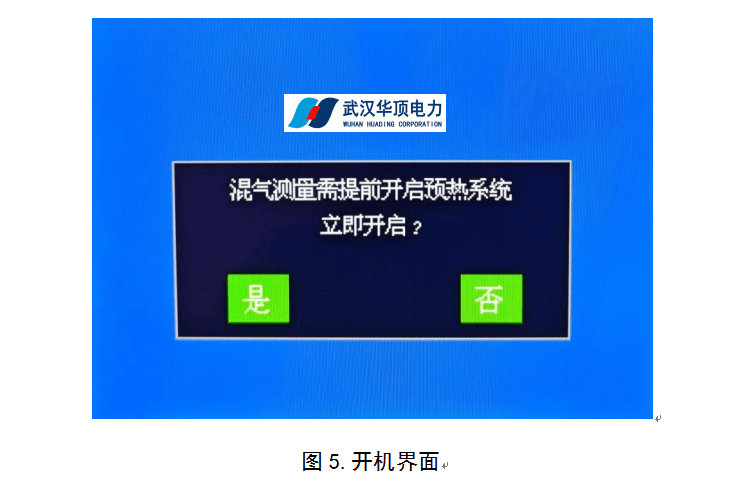

儀器開機自動進入圖5界面。

1) 按“是”開啟混氣的預熱，預熱時間為 15 分鐘

2) 按“否”不開啟混氣的預熱功能

3) 之后直接進入主界面，如圖6

5.2 樣氣流量調節

設備開始通氣前，確保取氣管針閥處于擰緊關閉狀態。連接被測氣室后，手動調節針閥，流量設置為 100mL/min。

5.3【清零】

AIR清零建議使用當天清零一次即可；若測試氣體雜質濃度較大，擔心會影響下次測量，也可以進行清零。注意事項：

1) 零點校準可通過3種方式進行校準：首選SF6清洗，其次N2清洗；

2) 清洗時間5分鐘；

3) 5分鐘后在通氣狀態下點擊【清零】，完成分解物傳感器的零點標定。

4) 注意：不能用空氣清零

5.4【趨勢】

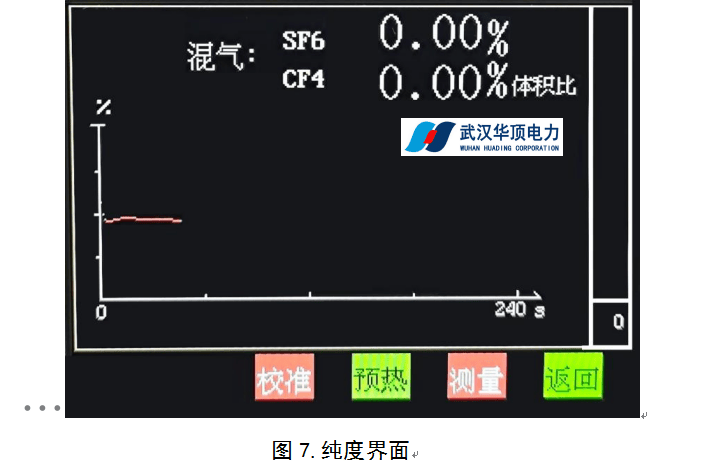

點擊趨勢進入圖7界面，此界面是氣體的混氣測試頁面。

【校準】

在正常測量狀態下，通入 SF6 純氣，校準儀器的純度值

【待機】

表示純度已經在預熱狀態，如果按壓它，會停止預熱，且按鈕變為【預熱】；

【預熱】

表示純度不在預熱狀態，如果按壓它，會開始預熱，且按鈕變為【待機】；

【測量】

如果儀器已經在預熱狀態，且出現了綠色直線則可以進行混氣比測量，并顯示實

時測量值；此時【測量】按鈕變為【停止】按鈕，測量時間<15 秒，按下【停

止】按鈕，保存此時的測量值；

按壓顯示值可在體積比和質量比之間轉換；

【返回】

返回到主界面

5.5【設置】

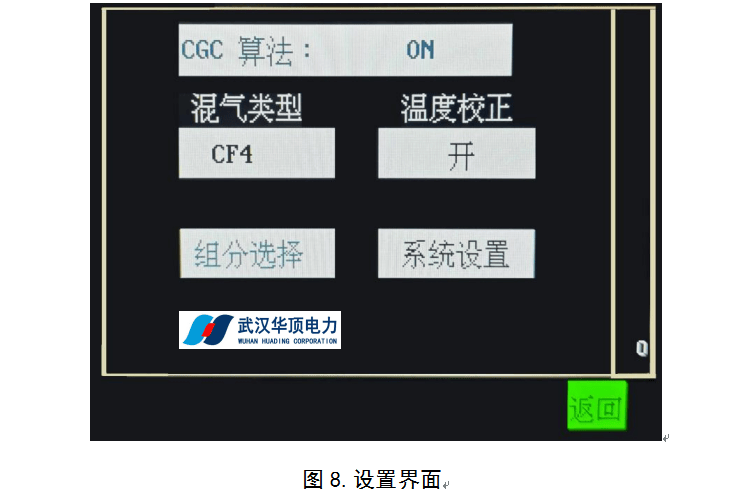

按下【設置】按鈕，進入設置界面如圖8，亮框內為交互有效區。

【混氣類型】下方框：可以選擇被測混氣的氣體類型為 N2 或 CF4氣體；

【溫度校正】下方框：

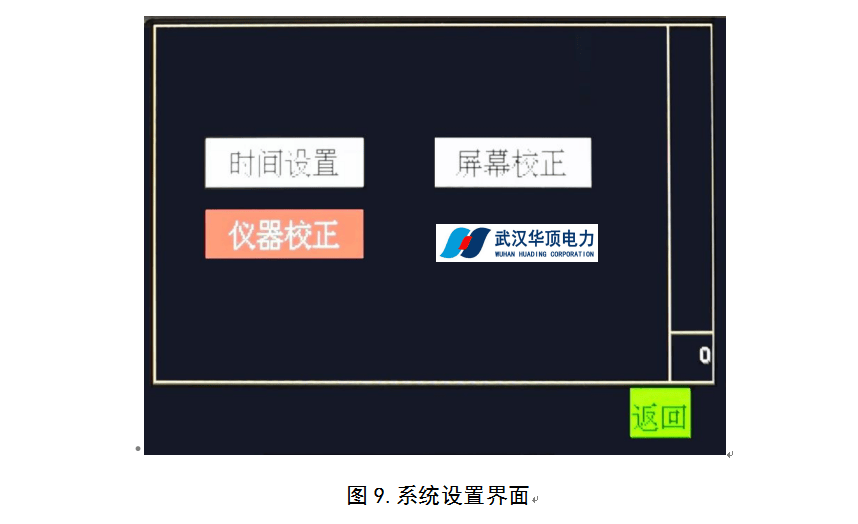

【系統設置】方框：打開如圖9：

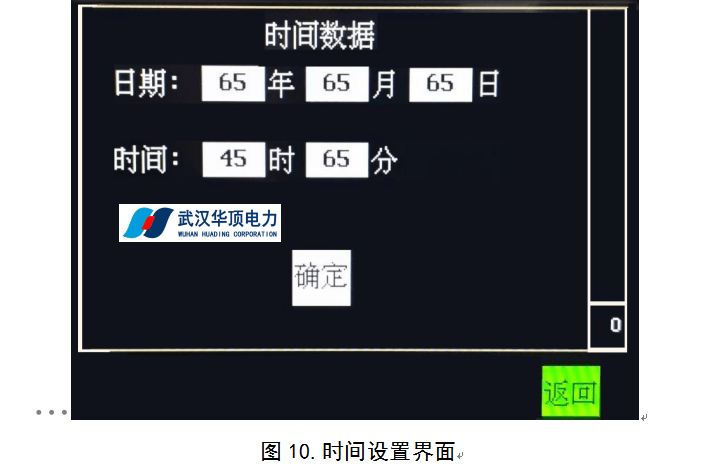

【時間設置】打開如圖10：

【屏幕校正】根據提示操作，可以糾正觸摸時觸摸點與顯示按鈕的位置誤差

【儀器校正】是生產商內部參數設置，不對用戶開放

5.6【記錄】

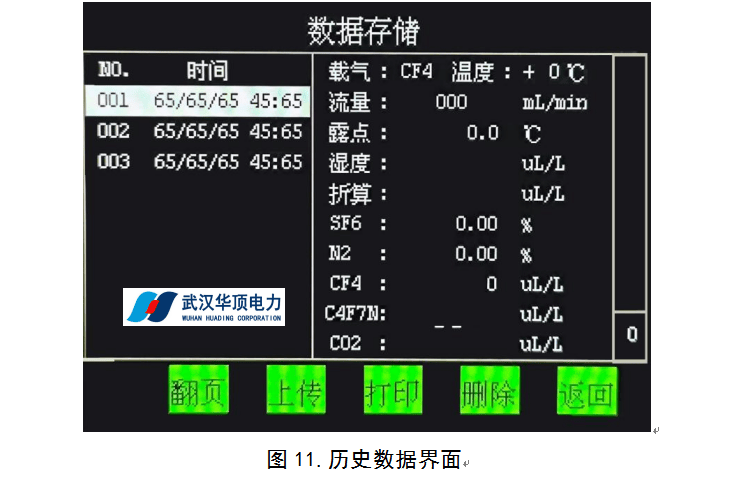

觸摸該按鈕，打開歷史數據記錄查看，如圖11所示：

【翻頁】

下一個 10 個記錄值

【上傳】

通過 USB 接口可將存儲的測量數據上傳給 PC 機

【打印】

儀器自帶打印機，可現場打印測量數據

【刪除】

可單獨刪除一條或全部刪除

【返回】

返回到主界面

六、維護和保養

安全第一：在進行任何維護或保養操作前，務必確保儀器已完全斷電（斷開所有電源連接）。確保儀器已從被測氣體管路或系統中安全斷開。確保工作區域通風良好，遠離潛在火源（尤其當檢測易燃易爆氣體時）。佩戴適當的個人防護裝備（如防化手套、護目鏡等），具體根據所測氣體性質確定。

授權人員：僅允許經過培訓并授權的人員執行本章節描述的維護和保養操作。復雜的內部維修或校準應由制造商或授權服務商進行。

遵循手冊：嚴格遵循本手冊的所有操作和安全說明。不正確的維護可能導致儀器損壞、測量失準或人身傷害。

記錄保存：強烈建議建立并保存詳細的維護和校準記錄，包括日期、執行人、操作內容、使用的標準氣體、校準結果等。

6.1日常維護 (每次使用后或每天)

1).外部清潔：使用干凈、柔軟、微濕（必要時可沾取少量溫和中性清潔劑）的無絨布擦拭儀器外殼、顯示屏和控制面板。嚴禁使用腐蝕性溶劑、研磨劑或高壓氣體/液體噴射清潔。確保所有通風口無灰塵、油污或其他雜物堵塞，保持散熱良好。

2).目視檢查：檢查儀器外殼是否有明顯的物理損傷（裂紋、凹陷等）。

檢查連接線纜（電源線、信號線、采樣管等）是否有磨損、割裂或連接器損壞。

3).功能檢查：開機進行簡短的自檢（如果儀器具備此功能）。

在安全環境下，通入已知濃度的標準氣體（或零點氣/量程氣）進行快速驗證（非正式校準），觀察讀數是否在預期范圍內。如有顯著偏差，需進行正式校準或聯系服務商。

6.2注意事項

1).備件：只使用制造商推薦或提供的原裝備件（尤其是傳感器、關鍵過濾器、密封件）。

2).軟件：關注制造商發布的軟件更新，升級可能包含性能優化、新功能或錯誤修復。升級前備份重要數據（如適用）。

3).處置：廢棄儀器、電池、耗材（如含化學物質的過濾器）時，必須遵守當地環保法規進行專業處理。不可隨意丟棄。

4).聯系支持：遇到無法解決的故障、疑問或需要專業服務時，請及時聯系制造商的技術支持部門或授權服務商，提供儀器型號、序列號和詳細的問題描述。

6.3安全警示

維護工作必須在安全的環境下進行處理可能含有殘留氣體的過濾器或部件時需格外小心。非專業人員嚴禁拆卸儀器外殼或觸碰內部電路及傳感器核心部件。不遵循維護規程可能導致儀器永久性損壞、測量結果嚴重失準，并可能引發安全事故。
