TPS54KC23 器件是一款小型、高效、同步降壓轉換器，具有自適應導通時間 D-CAP4 控制模式。該控制方法可在整個輸出電壓范圍內提供低的最小導通時間和快速負載瞬態響應，而無需外部補償網絡。由于不需要外部補償，因此該器件易于使用，并且需要很少的外部元件。該設備專為空間受限的數據中心應用而設計。
*附件：tps54kc23.pdf

TPS54KC23 器件具有差分遠程感應、高性能集成 MOSFET 和在指定工作結溫范圍內 ±0.5% 的精確基準。該器件具有精確的負載調節和線性調節、節能模式或 FCCM作、通過 MSEL 引腳的可編程設置和可編程軟啟動。

TPS54KC23 設備是無鉛設備。該設備符合 RoHS 標準，無例外。

特性

• 4V 至 16V 輸入電壓范圍
• 支持 3.1V 至 5.3V 外部 VCC 偏置
• 5.8mΩ 和 2.3mΩ MOSFET
• 30A 連續輸出電流
• 優化的 16 引腳 WQFN-HR 封裝，可實現效率和熱性能
• TJ = –40°C 至 +125°C 時的 ±0.5% 基準 （VREF）
• VREF 至 5.5V 輸出電壓范圍
• 差分遠程感應
• 具有超快速負載階躍響應的 D-CAP4
• 支持所有陶瓷輸出電容器
• 可選擇自動跳過 Eco 模式，實現高輕載效率
• 使用 RILIM 的可編程電流限制
• 可選開關頻率：800kHz、1.1MHz、1.4MHz
• 可編程軟啟動時間
• 預偏置啟動能力
• 漏極開路電源良好輸出
• 谷值過流限制保護
• 過壓和欠壓故障保護
• 引腳與 25A TPS54KB2x 兼容

參數

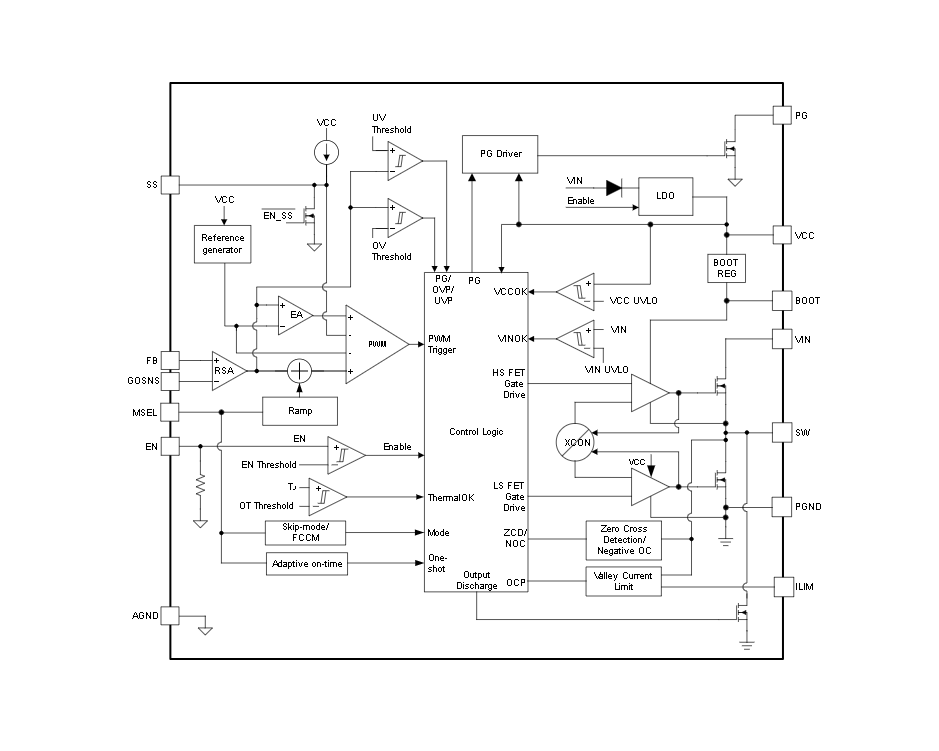

方框圖

1. 產品概述

TPS54KC23是一款高效率、單通道、小型同步降壓轉換器，適用于服務器、存儲和其他計算應用中30A或更低輸出電流的低輸出電壓點負載應用。該設備采用專有的D-CAP4模式控制與自適應導通時間架構相結合，實現了現代低占空比和超快負載階躍響應的DC/DC轉換器。

2. 主要特性

• ?輸入電壓范圍?：4V至16V
• ?輸出電壓范圍?：內部電壓參考至5.5V
• ?輸出電流?：30A連續輸出電流
• ?集成MOSFETs?：5.8mΩ和2.3mΩ
• ?封裝?：優化的16引腳WQFN-HR封裝，提高效率和熱性能
• ?參考電壓精度?：±0.5%（T_J = –40°C至+125°C）
• ?差分遠程感應?
• ?D-CAP4控制?：具有超快負載階躍響應
• ?支持所有陶瓷輸出電容器?
• ?可選自動跳頻Eco模式?：提高輕載效率
• ?可編程電流限制?
• ?可選開關頻率?：800kHz、1.1MHz、1.4MHz
• ?可編程軟啟動時間?
• ?預偏置啟動能力?
• ?開漏電源正常輸出?
• ?谷底過流限制保護?
• ?過壓和欠壓故障保護?

3. 應用領域

• 機架服務器和刀片服務器
• 硬件加速器和插卡
• 數據中心交換機
• 工業PC
• 基帶單元（BBU）

4. 功能描述

• ?內部VCC LDO?：具有3.0V輸出，可通過外部偏置提高效率。
• ?使能功能?：當EN引腳電壓超過使能閾值且VIN超過VIN UVLO上升閾值時，設備進入內部上電序列。
• ?可調軟啟動?：通過外部軟啟動電容器設置軟啟動時間。
• ?電源正常（PG）輸出?：當轉換器輸出處于調節狀態時，PG輸出變高。
• ?輸出電壓設置?：通過FB引腳的分壓電阻器設置。
• ?遠程感應?：補償PCB跡線上的電壓降，以維持VOUT準確性。
• ?D-CAP4控制?：無需外部補償網絡，實現快速負載瞬態響應。
• ?多功能選擇（MSEL）引腳?：選擇開關頻率、操作模式和內部斜坡幅度。
• ?低側MOSFET零交叉檢測?：在跳頻模式下實現更好的輕載效率。
• ?過流保護?：包括正過流保護和負過流限制。
• ?過壓和欠壓保護?：監測反饋電壓以檢測過壓和欠壓事件。
• ?輸出電壓放電?：禁用時，通過內部放電MOSFET放電輸出電壓。
• ?UVLO保護?：監測VIN和VCC引腳電壓，防止低電壓損壞。
• ?熱關斷?：監測內部結溫，防止過熱損壞。

5. 典型應用

• ?設計示例?：將4.5V至16V的輸入電壓轉換為0.8V的輸出電壓，最大輸出電流為30A。
• ?設計步驟?：包括輸出電壓設置、選擇開關頻率和操作模式、選擇電感器、設置電流限制、選擇輸出電容器、選擇輸入電容器、選擇軟啟動電容器、設置EN引腳電阻分壓器、選擇VCC旁路電容器、選擇BOOT電容器、添加RC緩沖器、選擇PG上拉電阻器等。

6. 布局指南

• ?寬而短的VIN、PGND和SW跡線?：減少阻抗，改善散熱。
• ?電源組件布局?：將電源組件放在PCB的頂層，并使用至少一個固體接地內層隔離小信號跡線。
• ?旁路電容器放置?：靠近IC放置高頻旁路電容器。
• ?反饋電阻器放置?：無論單端感應還是遠程感應，都應將反饋電阻器靠近設備放置。

7. 封裝與訂購信息

• ?封裝類型?：WQFN-FCRLF（RZR），16引腳
• ?訂購信息?：包括TPS54KC23RZRR和TPS54KC23RZRR.A等型號，均為活躍生產狀態。
