TPS62A01x-Q1 系列器件是同步降壓直流/直流轉換器，針對高效率和緊湊設計尺寸進行了優化。這些器件集成了能夠提供高達 1 A 輸出電流的開關。在中到重負載下，這些器件以 2.4MHz 開關頻率的脈寬調制 （PWM） 模式運行。在輕負載時，這些器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。在停機模式下，電流消耗也是最小的。該器件系列的 TPS62A01A-Q1 版本在整個負載電流范圍內以強制 PWM 運行。

TPS62A01x-Q1 器件通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。其他功能，如過流保護、熱關斷保護和電源正常等，都是內置的。這些器件采用 SOT-563 封裝。
*附件：tps62a01a-q1.pdf

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C T A
• 0.6V 至 V IN 可調輸出電壓范圍
• 100mΩ 和 67mΩ 低 R DSON 開關
• < 25μA 靜態電流
• 1.5% 反饋精度（-40°C 至 150°C）
• 100% 模式作
• 2.4MHz 開關頻率
• 提供省電模式或 PWM 選項
• 電源正常輸出引腳
• 短路保護 （HICCUP）
• 內部軟啟動
• 有源輸出放電
• 熱關斷保護
• 采用 1.60mm × 1.60mm SOT563 封裝

參數

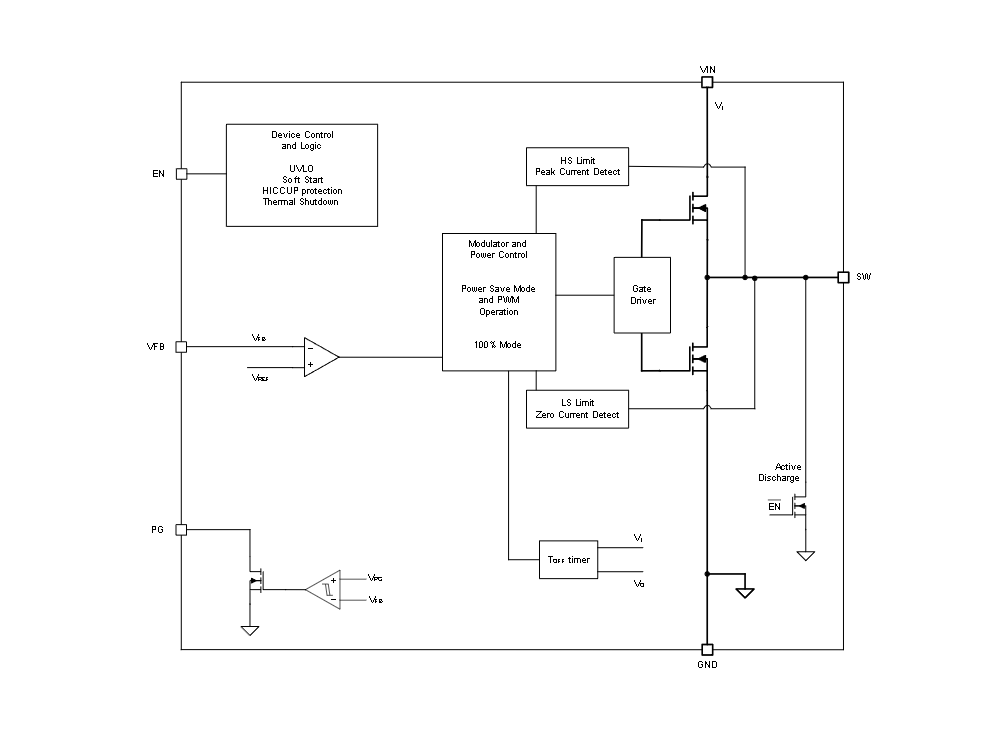

方框圖

1. 產品概述

TPS62A01A-Q1是一款專為汽車應用設計的同步降壓轉換器，具有2.5V至5.5V的輸入電壓范圍和1A的輸出電流能力。它采用AEC-Q100標準，適用于-40°C至+125°C的環境溫度范圍，并提供了可調輸出電壓和多種保護功能。

2. 主要特性

• ?輸入電壓范圍?：2.5V至5.5V
• ?輸出電壓范圍?：0.6V至VIN可調
• ?輸出電流?：1A
• ?開關頻率?：2.4MHz
• ?高效率?：采用同步整流技術提高轉換效率
• ?低靜態電流?：<25μA
• ?反饋精度?：±1.5%
• ?工作模式?：強制PWM模式
• ?保護功能?：短路保護（HICCUP）、過溫保護、電源良好輸出等
• ?封裝?：1.60mm × 1.60mm SOT563封裝

3. 功能描述

• ?強制PWM模式?：在整個負載電流范圍內保持PWM模式，適用于需要恒定頻率的應用。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ?輸出放電功能?：支持輸出電容的快速放電，確保安全關機。
• ?電源良好指示?：提供電源良好輸出，便于系統監控和電源排序。
• ?熱關斷保護?：當結溫超過設定值時自動關斷，防止過熱損壞。

4. 應用領域

• ?汽車前攝像頭?
• ?環視系統ECU?
• ?汽車儀表盤顯示?

5. 典型應用電路

文檔提供了TPS62A01A-Q1的典型應用電路圖，包括輸入電容、輸出電容、電感以及反饋電阻等關鍵元件的配置。

6. 設計指導

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓。
• ?輸出濾波器設計?：選擇合適的電感和電容組合，以優化輸出紋波和穩定性。
• ?布局和接地?：遵循布局指南，確保關鍵元件靠近IC，并保持良好的接地連接。

7. 設備支持

• ?文檔更新通知?：用戶可注冊接收文檔更新通知。
• ?社區支持?：TI E2E支持論壇提供設計幫助和解答。
• ?商標和靜電放電警告?：文檔中包含了相關商標信息和靜電放電警告。
