TPS6287x 是具有差分遠程感應功能的引腳對引腳 6A、9A、12A 和 15A 同步降壓直流/直流轉換器系列。對于每種額定電流，都有帶 I2C 接口的全功能器件型號和不帶 I2C 接口的有限功能器件型號。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 15A 的連續輸出電流。

這些器件可以在堆疊模式下工作，以提供更高的輸出電流或將功率耗散分散到多個器件。
*附件：tps62871.pdf

TPS6287x 系列實現了增強的 DCS 控制方案，該方案支持固定頻率作的快速瞬變。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。

可選的遠程感應功能可最大限度地提高負載點的電壓調節能力，并且該器件在所有工作條件下都能實現優于 ±1% 的直流電壓精度。

開關頻率可通過 FSEL 引腳進行電阻器選擇。開關頻率可設置為 1.5MHz、2.25MHz、2.5MHz 或 3.0MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可通過 I2C 兼容接口快速調整，使負載的功耗適應應用的性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 2.7V 至 6V 輸入電壓范圍
• 6A、9A、12A 和 15A 系列引腳對引腳兼容器件
• 四個輸出電壓范圍：
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
  • 0.8V 至 3.35V，步長為 10mV
• 輸出電壓精度 ±1%
• 7mΩ 和 4.5mΩ 內部功率 MOSFET
• 可調外部補償
• 電阻器可選的啟動輸出電壓
• 電阻器可選的開關頻率
• 省電或強制 PWM作
• 高達 1MHz 的 I2C 兼容接口
• 差分遙感
• 可選的堆疊作，以提高輸出電流能力
• 熱警告和熱關斷
• 精確的使能輸入
• 有源輸出放電
• 可選的擴頻時鐘
• 帶窗口比較器的電源正常輸出
• 采用 2.55mm × 3.55mm × 1mm VQFN 封裝，側面可潤濕
• –40°C 至 125°C 結溫，TJ

參數

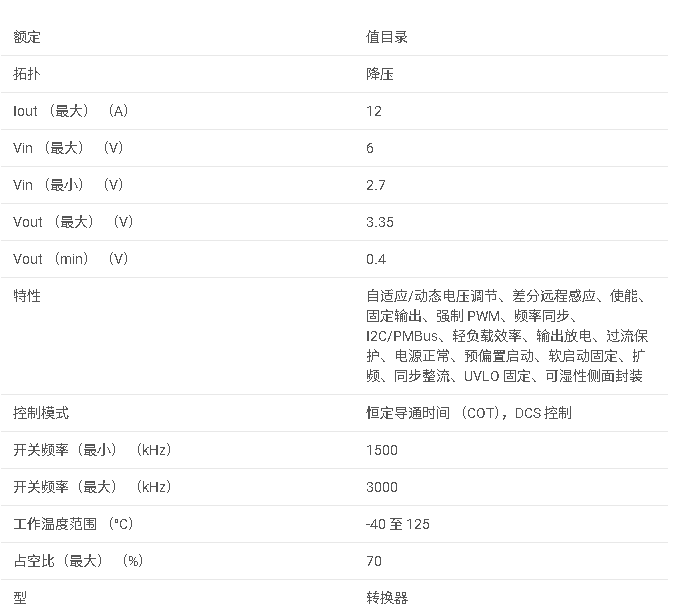

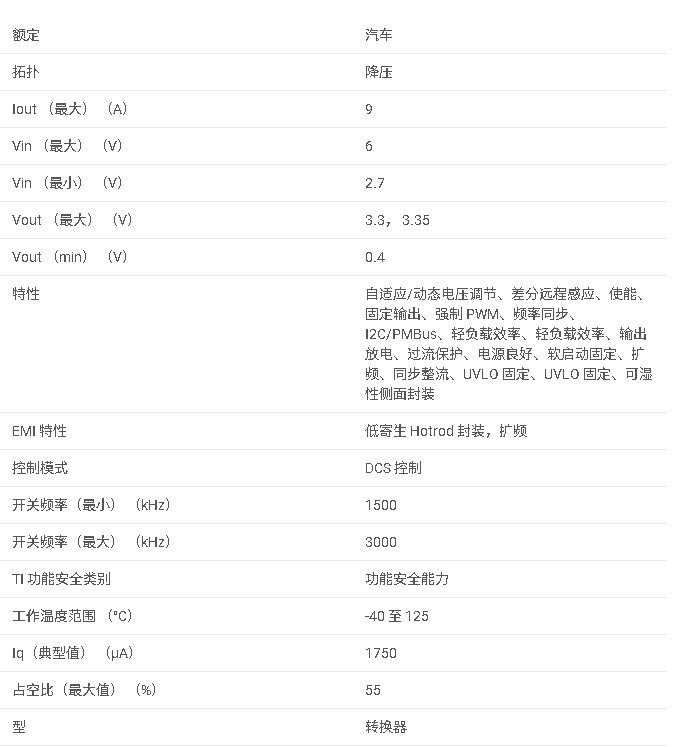

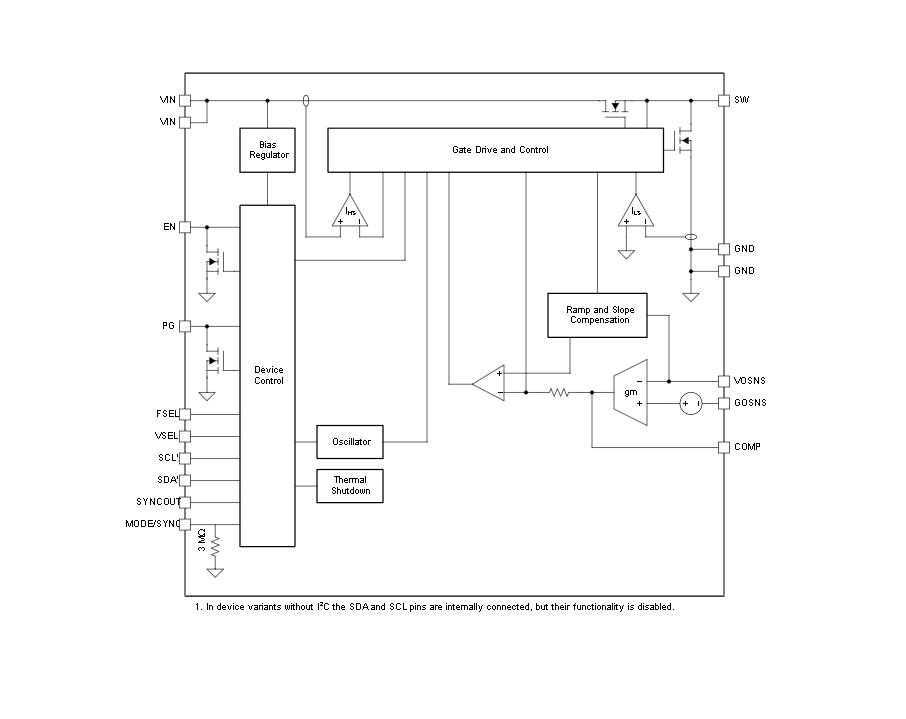

方框圖

1. 概述

TPS62871是一款高性能的同步降壓DC/DC轉換器，提供6A至15A的多種輸出電流選項，適用于需要快速瞬態響應和高效率的應用場景，如光學網絡、存儲系統、FPGA/ASIC及數字核心供電、DDR內存供電等。

2. 主要特性

• ?寬輸入電壓范圍?：2.7V至6V。
• ?高輸出電流?：提供6A、9A（TPS62871）、12A和15A多種選項。
• ?快速瞬態響應?：采用增強型DCS控制方案，支持固定頻率操作。
• ?高效能?：低電阻功率開關，支持高達15A的連續輸出電流。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?精確使能輸入?：允許精確的UVLO（欠壓鎖定）控制。
• ?可選功能?：包括遠程感測、擴頻時鐘、電源良好輸出等。
• ?熱保護?：具有熱警告和熱關斷功能，防止過熱損壞。

3. 功能描述

• ?固定頻率DCS控制?：通過內部電流環、直接反饋環和電壓調節環實現穩定的輸出。
• ?強制PWM和節能模式?：可在節能模式下實現最大效率，或在強制PWM模式下獲得最佳瞬態性能和最低輸出電壓紋波。
• ?遠程感測?：通過VOSNS和GOSNS引腳實現輸出電壓的精確調節。
• ?擴頻時鐘?：減少電磁干擾（EMI）。
• ?電源良好輸出?：通過窗口比較器監測輸出電壓，提供電源良好信號。
• ?堆疊操作?：多個設備可并聯使用，增加輸出電流或分散功耗。

4. 應用領域

• 光學網絡
• 存儲系統
• FPGA、ASIC和數字核心供電
• DDR內存供電

5. 典型應用電路

文件提供了典型應用電路圖及詳細的設計步驟，包括電感、輸入電容、輸出電容、補償電阻和電容的選擇方法。同時，還提供了布局指南和最佳設計實踐。

6. 設計考慮

• ?布局?：強調關鍵組件的布局原則，以減少寄生電感和噪聲干擾。
• ?熱設計?：建議通過熱通孔將熱焊盤連接到地平面，以提高散熱性能。
• ?輸入電源要求?：輸入電源必須滿足絕對最大額定值和推薦工作條件。

7. 文檔和支持

• ?相關文檔?：包括應用報告、布局指南、熱設計指南等。
• ?支持資源?：提供TI E2E支持論壇鏈接，方便用戶獲取幫助。

8. 封裝和訂購信息

TPS62871采用2.55mm x 3.55mm x 1mm VQFN封裝，提供多種功能配置和訂購選項。

9. 注意事項

• 在設計和布局時，需遵循文件中的絕對最大額定值、推薦工作條件和ESD等級要求。
• 在使用前，請仔細閱讀并理解文件中的所有安全警告和注意事項。

TPS62871是一款功能豐富、高性能的同步降壓DC/DC轉換器，適用于多種需要高精度、高效率和高可靠性電源的應用場景。
