在PCB設計中，走線命令是頻繁使用的功能之一。執行走線命令后，通常會在Options面板中顯示線寬、層、角度等設置選項，用于調整走線參數。然而，有時執行走線命令后，Options面板中可能沒有顯示這些設置區域，如圖1所示，該如何解決？

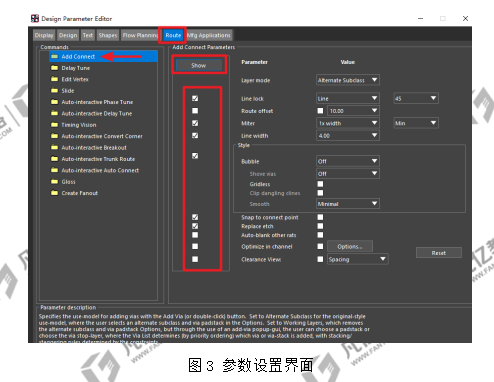

如圖2所示執行菜單命令“Setup-Design Parameters...”,進入?yún)?shù)設置界面，在“Design Parameters Editor”對話框中點擊“Route”選項，找到“Add connet(走線)”設置項，點擊“Show”按鈕，并手動勾選那些未自動勾選的參數設置選項。

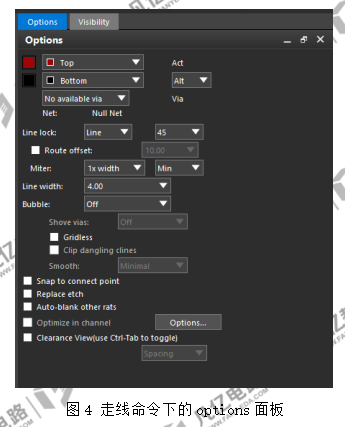

設置完成后單擊“OK”，返回pcb界面，重新執行走線命令，options面板就會顯示完整的參數設置選項，如圖4所示。

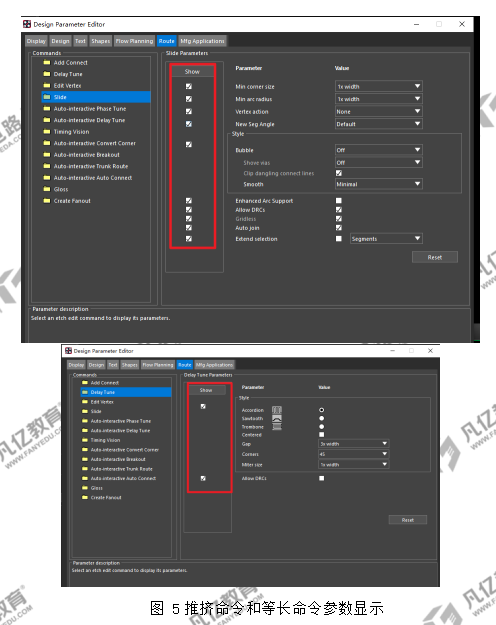

同理，如果推擠命令和等長命令參數設置不顯示，也可以通過此方法進行調整，確保相關參數在options面板中正常顯示如圖5所示。
