TPS568236 是具有自適應導通時間 D-CAP3 控制模式的單片 8A 同步降壓轉換器。集成的低導通電阻 DS（on） 功率 MOSFET 可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。功能包括精確的參考電壓、快速負載瞬態響應、用于輕負載效率的自動跳躍模式作、用于固定開關頻率的強制 PWM 模式、具有良好線路的 D-CAP3 控制模式、負載調節，并且不需要外部補償。

TPS568236 提供 OVP、UVP、OCP、OTP 和 UVLO 的全面保護。該器件是電源良好信號和輸出放電功能的組合。
*附件：tps568236.pdf

TPS568236 支持內部和外部軟啟動時間選項。該器件具有 1 ms 的內部固定軟啟動時間。如果應用需要更長的軟啟動時間，可以通過連接外部電容器來使用外部 SS 引腳來實現

TPS568236 采用耐熱增強型 12 引腳 QFN 封裝，設計工作溫度范圍為 –40°C 至 125°C。

特性

• 4.5V 至 18V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 集成 22mΩ 和 11mΩ MOSFET
• 支持 8A 連續 I OUT
• 84μA 低靜態電流
• 25°C 時 ±1% 參考電壓 （0.6 V）
• –40°C 至 125°C 時，基準電壓為 ±1.5% （0.6V）
• 600kHz 開關頻率
• D-CAP3? 控制模式，可實現快速瞬態響應
• 支持 POSCAP 和所有 MLCC 輸出電容器
• 輸出放電功能
• 可調軟啟動
• 輕負載下可選擇 PSM 和 FCCM
• 用于監控輸出電壓的電源正常指示器
• 自動恢復輸出 OV 和 UV 保護
• 非鎖存 UVLO 和 OT 保護
• 逐周期過流保護
• 內置輸出放電功能
• 小型 2.00mm × 3.00mm HotRod? QFN 封裝

參數

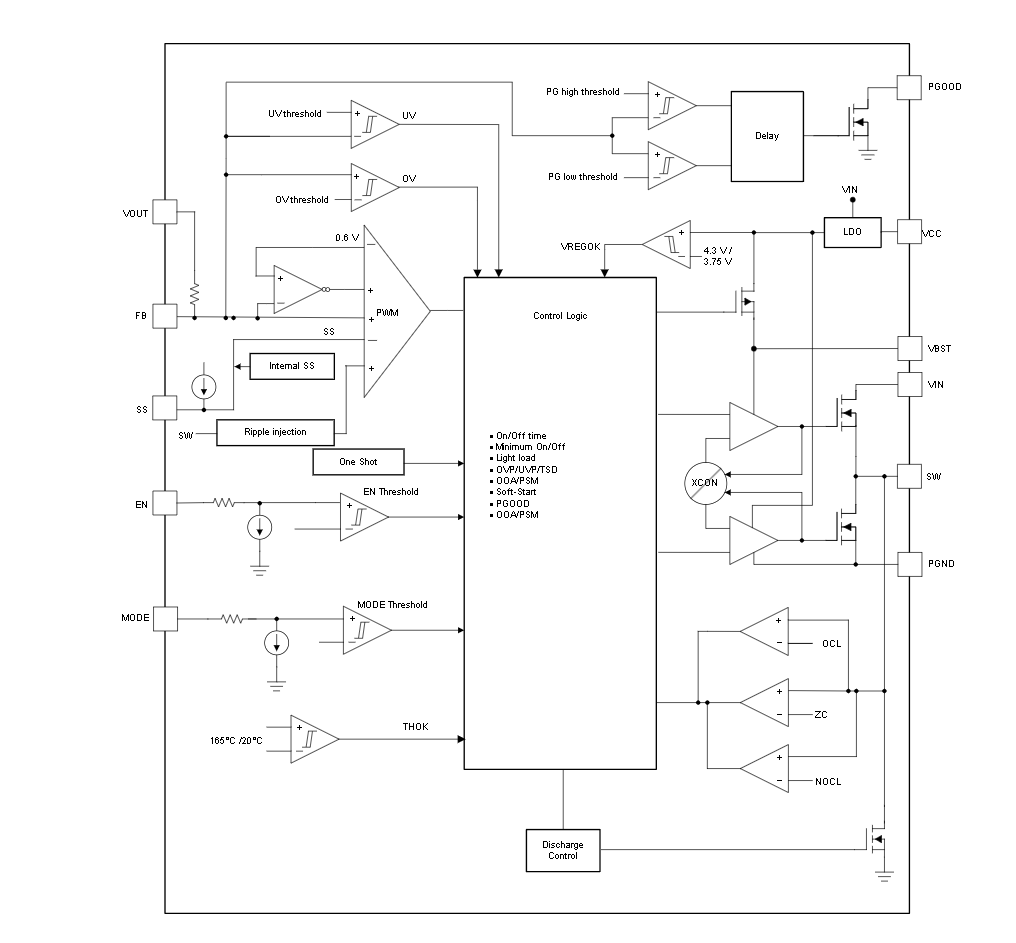

方框圖

1. 概述

TPS568236是一款高性能的同步降壓轉換器，提供4.5V至18V的寬輸入電壓范圍，輸出電流高達8A。該轉換器采用D-CAP3?控制模式，支持快速瞬態響應，并集成有低RDS(on)的MOSFETs，以實現高效率。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至18V。
• ?可調輸出電壓?：0.6V至5.5V。
• ?高效率?：集成22mΩ高側和11mΩ低側MOSFETs。
• ?低靜態電流?：84μA。
• ?快速瞬態響應?：D-CAP3?控制模式，無需外部補償。
• ?多種保護功能?：過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、熱關斷（OT）和欠壓鎖定（UVLO）。
• ?軟啟動功能?：內部固定1ms軟啟動，可選外部軟啟動。
• ?模式選擇?：支持輕載下的強制連續導通模式（FCCM）和功率節省模式（PSM）。

3. 功能描述

• ?D-CAP3?控制模式?：提供自適應導通時間控制，支持快速瞬態響應，無需外部補償。
• ?VCC LDO?：內部5V線性穩壓器，為內部電路和MOSFET柵極驅動器供電。
• ?軟啟動?：內部固定軟啟動時間，同時提供外部軟啟動引腳，以滿足不同應用需求。
• ?使能控制?：EN引腳控制轉換器的開關，高電平使能，低電平禁用。
• ?電源良好指示?：PGOOD引腳為開漏輸出，用于指示輸出電壓是否穩定。
• ?過流保護?：采用逐周期谷值電流檢測，有效限制輸出電流。
• ?熱關斷?：監測內部芯片溫度，超過閾值時自動關斷，防止過熱損壞。

4. 應用領域

• TV和機頂盒的點載（POL）
• 服務器、存儲和網絡設備的點載
• 工業PC和工廠自動化應用
• 分布式電源系統

5. 典型應用電路

文件提供了典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻分壓器等關鍵組件的選型和連接方式。

6. 設計考慮

• ?電感選擇?：根據輸出電流和期望的紋波電壓選擇合適的電感值。
• ?輸出電容?：推薦使用低ESR的陶瓷電容或POSCAP，以滿足瞬態響應和穩定性要求。
• ?布局?：強調關鍵組件的布局原則，以減少寄生電感和噪聲干擾，提高轉換器的性能。

7. 文檔和支持

• ?相關文檔?：包括應用報告、布局指南等。
• ?支持資源?：提供TI E2E支持論壇鏈接，方便用戶獲取幫助和解答疑問。

8. 封裝和訂購信息

TPS568236采用2.00mm x 3.00mm的HotRod? QFN封裝，具體訂購信息請參考文件末尾的封裝選項附錄。

9. 注意事項

• 在設計和使用TPS568236時，需遵循文件中的絕對最大額定值、推薦工作條件和熱信息要求。
• 確保在實際應用中提供足夠的散熱措施，以防止芯片過熱。
• 使用前請仔細閱讀并理解文件中的所有安全警告和注意事項。
