TPS62874-Q1、TPS62875-Q1、TPS62876-Q1 和 TPS62877-Q1 是具有 I2C 接口和差分遠程感應的引腳對引腳、15A、20A、25A 和 30A 同步降壓 DC/DC 轉換器系列。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 30A 的輸出電流。這些器件可以在堆疊模式下工作，以提供更高的輸出電流或將功率耗散分散到多個器件。

TPS6287x-Q1 系列實現了一種增強型 DCS 控制方案，該方案將快速瞬態響應與固定頻率作相結合。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。
*附件：tps62875-q1.pdf

可選的遠程采樣功能可最大限度地提高負載點的電壓調節能力，并且該器件在整個輸出電壓范圍內可實現 ±0.8% 的直流電壓精度。

開關頻率可通過 FSEL 引腳選擇，并且可以設置為 1.5MHz、2.25MHz、2.5MHz 或 3MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可以快速調整，以適應負載的功耗以適應性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 125°C TA
  • –40°C 至 150°C 結溫范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.7V 至 6V
• 引腳對引腳兼容器件系列：15A、20A、25A 和 30A
• 3 個可選輸出電壓范圍：0.4V 至 1.675V
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
• 輸出電壓精度：±0.8%
• 內部功率 MOSFET：2.6mΩ 和 1.5mΩ
• 可調軟啟動
• 外部補償
• 通過 VSEL 引腳選擇啟動輸出電壓
• 通過 FSEL 引腳可選擇 1.5MHz、2.25MHz、2.5MHz 或 3MHz 的開關頻率
• 強制 PWM 或省電模式作
• 通過外部電阻器或 I2C 選擇啟動輸出電壓
• I2C 兼容接口，頻率高達 3.4MHz
• 可選的堆疊作，以提高輸出電流能力
• 差分遠程感應
• 熱預警和熱關斷
• 輸出放電
• 可選擴頻時鐘
• 帶窗口比較器的電源正常輸出

參數

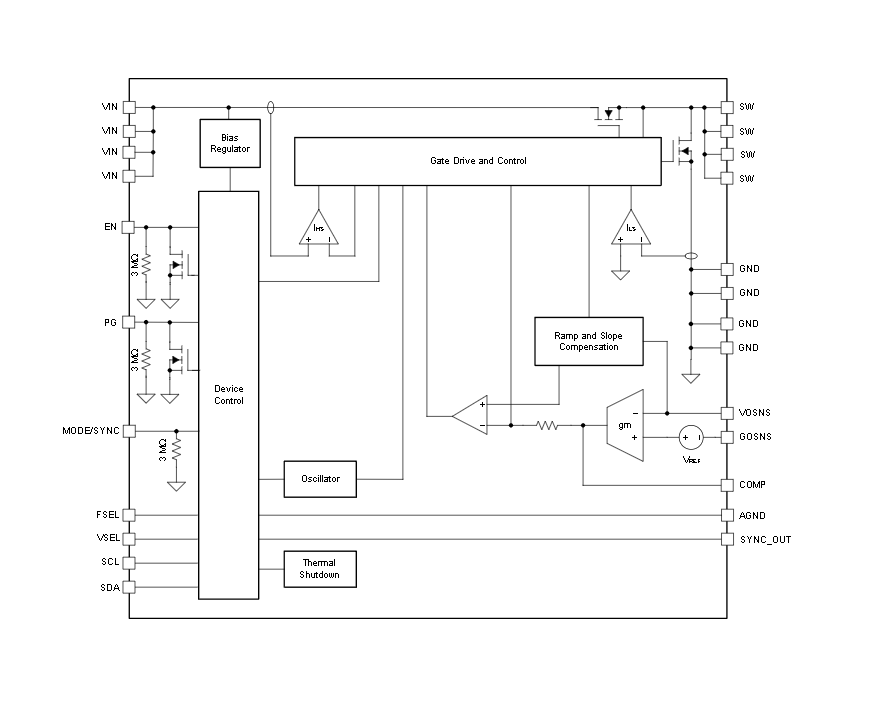

方框圖

1. 概述

TPS62875-Q1是一款專為汽車電子應用設計的20A同步降壓DC/DC轉換器，具備快速瞬態響應和I2C接口控制功能。該轉換器符合AEC-Q100標準，適用于-40°C至125°C的工作溫度范圍，并提供功能安全支持。

2. 主要特性

• ?高電流能力?：提供高達20A的輸出電流。
• ?寬輸入電壓范圍?：支持2.7V至6V的輸入電壓。
• ?可調輸出電壓?：輸出電壓范圍從0.4V至1.675V，支持多種步長設置。
• ?高效率?：內部集成低RDS(on) MOSFETs，提高整體效率。
• ?快速瞬態響應?：增強型DCS控制方案，結合固定頻率操作。
• ?I2C接口?：支持電壓監控、溫度警告等功能，便于遠程控制和監控。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓保護、熱關斷等。
• ?可選操作模式?：支持強制PWM模式和功率節省模式。

3. 功能描述

• ?DCS控制拓撲?：采用固定頻率的DCS控制，結合內部補償，實現快速瞬態響應和穩定輸出。
• ?I2C接口?：通過I2C接口可以動態調整輸出電壓、監控電壓和溫度、配置設備參數等。
• ?遠程感測?：提供差分遠程感測功能，提高負載點的電壓調節精度。
• ?堆疊操作?：支持多個設備堆疊，以增加輸出電流或分散功率耗散。
• ?軟啟動?：可選內部或外部軟啟動，避免啟動時的電流沖擊。
• ?熱管理?：具有熱預警和熱關斷功能，保護芯片免受過熱損壞。

4. 應用領域

• ADAS攝像頭和傳感器融合
• 環繞視圖ECU
• 混合和可重構儀表集群
• 車頭單元和遠程信息處理控制單元

5. 典型應用電路

文件提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻分壓器等關鍵組件的選型和連接方式。

6. 設計考慮

• ?電感選擇?：根據應用需求選擇合適的電感值，以平衡瞬態響應和輸出紋波。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以滿足瞬態響應和穩定性要求。
• ?布局?：強調關鍵組件的布局原則，以減少寄生電感和噪聲干擾，提高轉換器的性能。

7. 編程與監控

• 通過I2C接口，用戶可以讀取設備狀態、配置設備參數、監控輸出電壓和溫度等。
• 設備提供多個寄存器，用于配置控制選項和監控設備狀態。

8. 封裝和訂購信息

TPS62875-Q1采用24引腳的WQFN封裝，具體訂購信息請參考文件末尾的封裝選項附錄。

9. 注意事項

• 在設計和使用TPS62875-Q1時，需遵循文件中的絕對最大額定值、推薦工作條件和熱信息要求。
• 確保在實際應用中提供足夠的散熱措施，以防止芯片過熱。
• 使用前請仔細閱讀并理解文件中的所有安全警告和注意事項。
