TPS6128xD/E 器件為由鋰離子、富鎳、硅負極、鋰離子或 LiFePO4 電池供電的產品提供電源解決方案。電壓范圍針對智能手機或平板電腦等單節便攜式應用進行了優化。

TPS6128xD/E 用作高功率預穩壓器，可延長電池運行時間并克服供電系統的輸入電流和電壓限制。
*附件：tps61280e.pdf

在關斷模式下，TPS6128xD/E 以真正的直通模式運行，靜態功耗僅為 3μA，可實現最長的電池保質期。

在運行期間，當電池處于良好的充電狀態時，低電阻、高效的集成直通路徑將電池連接到供電系統。

如果電池進入較低的充電狀態，并且其電壓低于所需的最小系統電壓，則器件將無縫過渡到升壓模式，以使用電池的全部容量。

特性

• 2.3 MHz 工作頻率下效率為 95%
• 低 I Q 直通模式下的靜態電流為 3μA
• 2.3 V 至 4.8 V 的寬 V IN 范圍
• I OUT ≥ 4A（峰值），V OUT = 3.35V，V IN ≥ 2.65V
• 集成直通模式 （35 mΩ）
• 可編程谷值電感器電流限制和輸出電壓
• 關斷期間的真正直通模式
• 一流的線路和負載瞬態
• 低紋波輕負載 PFM 模式
• 使用片上 E 2PROM（寫保護）進行原位定制
• 兩個接口選項：
  • I 2C 兼容 I/F，高達 3.4 Mbps （TPS61280D/E）
  • 簡單的 I/O 邏輯控制接口
• 熱關斷和過載保護
• 總解決方案尺寸< 20 mm 2，厚度低于 1 mm

參數

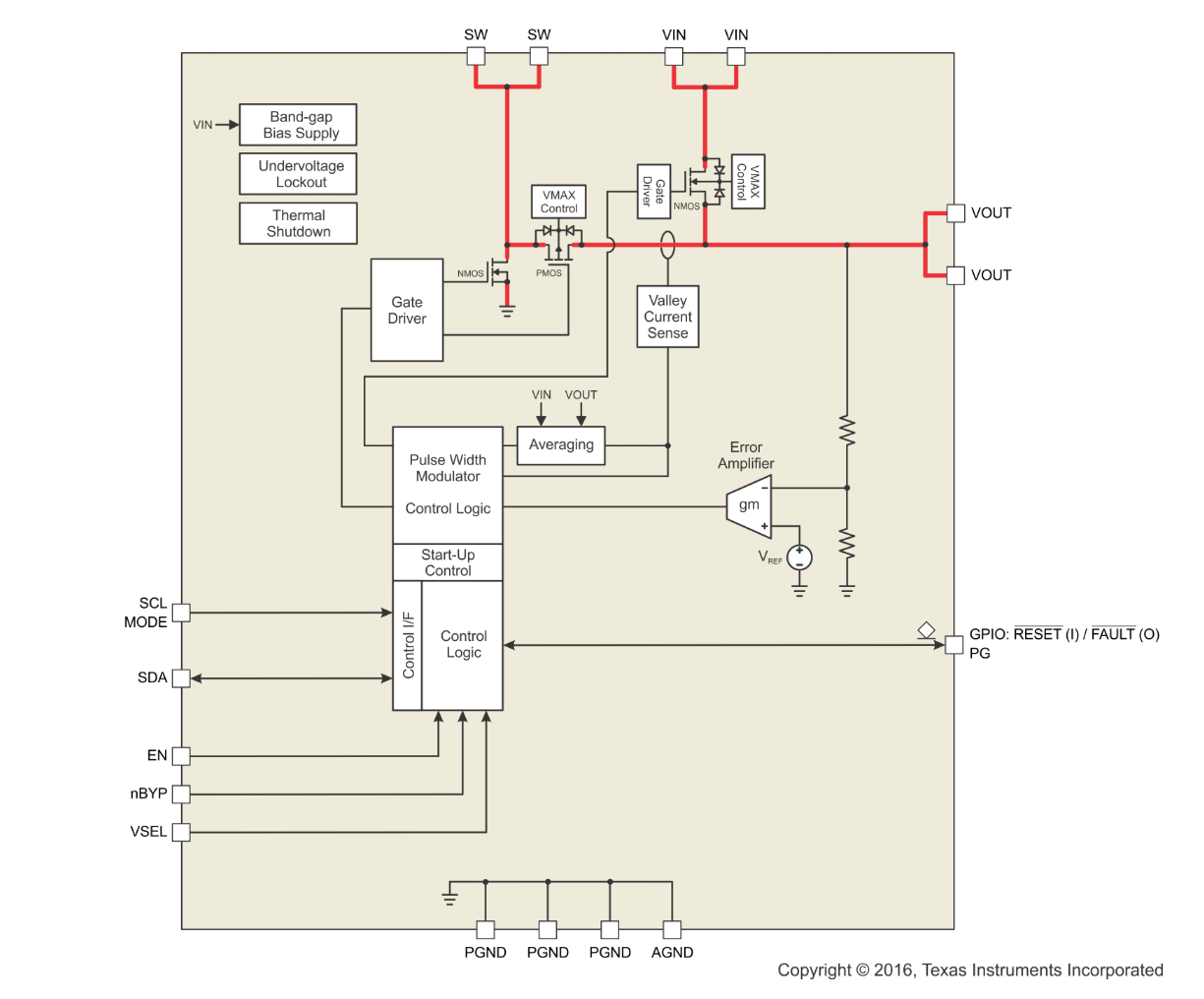

方框圖

1. 概述

TPS61280E是一款低靜態電流、寬輸入電壓范圍的電池前端DC/DC轉換器，專為單節鋰離子電池、富鎳電池和硅基陽極電池應用設計。該轉換器具有高效率、小尺寸和多種保護功能，適用于智能手機、平板電腦以及2.5G、3G、4G數據卡等便攜式設備。

2. 主要特性

• ?高效率?：在2.3MHz操作頻率下，效率可達95%。
• ?低靜態電流?：在低IQ直通模式下，靜態電流僅為3μA，延長電池待機時間。
• ?寬輸入電壓范圍?：支持2.3V至4.8V的輸入電壓范圍，適應不同電池狀態。
• ?高輸出電流能力?：在VOUT=3.35V時，峰值輸出電流可達4A（VIN≥2.65V）。
• ?集成直通模式?：在電池電壓足夠高時，通過低內阻直通路徑連接電池和系統，提高效率。
• ?可編程功能?：支持通過I2C接口或簡單I/O邏輯控制接口進行編程，包括輸出電壓和電感電流限制等。
• ?熱保護和過載保護?：內置熱關斷和過載保護功能，確保設備安全。

3. 應用領域

• ?單節鋰離子電池、富鎳電池、硅基陽極電池供電的智能手機和平板電腦?
• ?2.5G、3G、4G數據卡?
• ?需要高峰值功率負載的電流限制應用?

4. 功能描述

• ?自動模式切換?：根據輸入電壓和負載需求，自動在升壓模式和直通模式之間切換。
• ?動態電壓管理?：通過VSEL引腳動態調整輸出電壓，以優化系統性能。
• ?低紋波輕載PFM模式?：在輕載條件下，采用PFM模式降低紋波和功耗。
• ?在片E2PROM?：支持通過I2C接口對配置參數進行編程，并可將配置存儲在非易失性E2PROM中。
• ?快速瞬態響應?：提供最佳的負載和線路瞬態響應，確保系統穩定運行。

5. 設計指南

• ?電感選擇?：推薦使用電感值在200nH至800nH范圍內的電感器，以優化性能和效率。
• ?輸出電容選擇?：根據輸出紋波要求選擇合適的陶瓷電容，推薦總有效電容值不小于10μF。
• ?布局建議?：遵循最佳布局實踐，確保關鍵元件（如電感、電容和IC）之間的連接盡可能短，以減少寄生參數和噪聲干擾。同時，注意散熱設計，確保IC在工作時不超過最大結溫。

6. 封裝與訂購信息

TPS61280E采用16引腳芯片級封裝（CSP），尺寸為1.66mm x 1.66mm，提供高密度和小尺寸的解決方案。具體封裝和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
