TPS6244x 是引腳對引腳雙通道 1A、雙通道 2A 和 3A/1A 高效且易于使用的同步降壓直流/直流轉換器系列。該器件系列基于峰值電流模式控制拓撲。這些器件專為電機驅動和機器人等工業應用而設計。在高環境溫度下，低電阻開關允許高達 3A 的連續輸出電流和高達 4A 的總最大輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節，也可以與相同頻率范圍內的外部時鐘同步。在 PWM/PFM 模式下，TPS6244x 在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPS6244x 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。

TPS6244x 提供可調電壓版本，采用 VQFN 封裝。
*附件：tps62442.pdf

特性

• 0.6V 至 5.5V 雙通道輸出電壓
• 1-A/1-A、2-A/2-A、3-A/1-A 輸出電流
• 2.75V 至 6V 輸入電壓范圍
• 1% 反饋電壓精度（PWM作）
• T J = –40°C 至 +150°C
• 兩個精確的 ENABLE 輸入允許：
  • 用戶定義的欠壓鎖定
  • 精確排序
• 兩個帶窗口比較器的電源正常輸出
• 1.8MHz 至 4MHz 可調開關頻率
• 可選與外部時鐘同步
• 可選擴頻時鐘
• 強制 PWM 或 PWM/PFM作
• 高達 200 μF 的可選補償網絡
• 22μA 靜態電流
• 180° 相移作
• 100% 占空比模式
• 有源輸出放電
• 熱關斷保護
• 2.3mm × 2.7mm QFN 封裝

參數

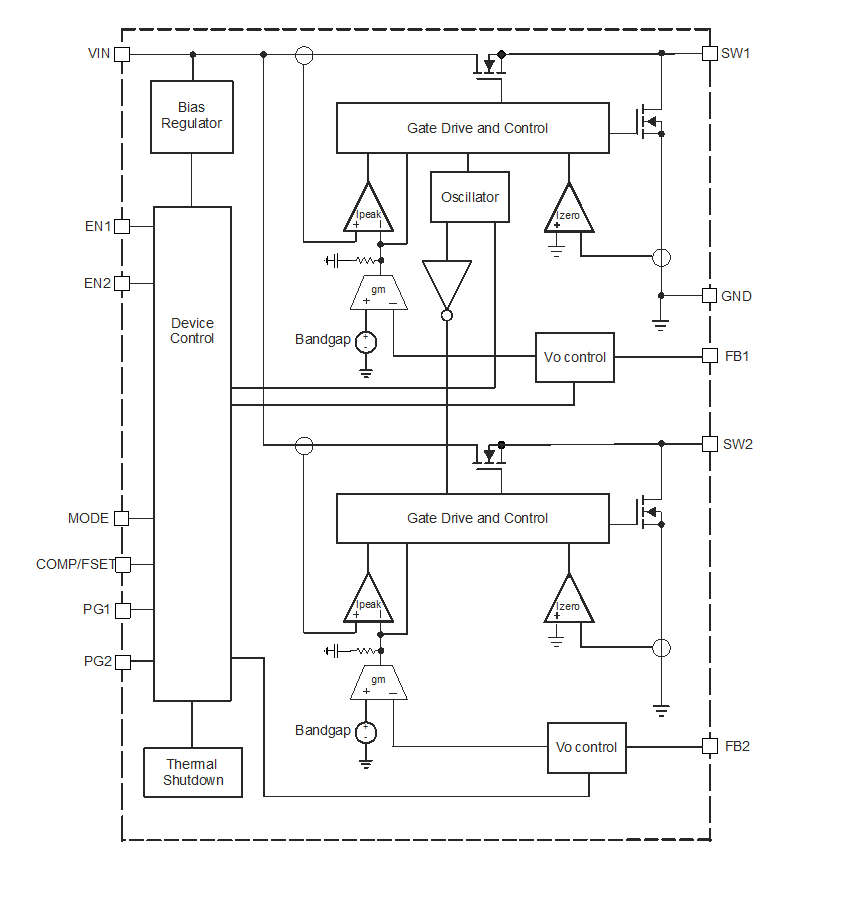

方框圖

1. 產品概述

TPS6244x是一款高性能、雙通道同步降壓DC/DC轉換器，支持2.75V至6V的輸入電壓范圍，提供1-A/1-A、2-A/2-A或3-A/1-A的輸出電流選項。該轉換器采用2.3mm x 2.7mm的QFN封裝，適用于工業應用如電機驅動、無人機控制器、機器人HMI、測試測量和機器視覺等。

2. 主要特性

• ?雙通道輸出?：提供兩個獨立的降壓通道，每個通道可獨立配置輸出電壓。
• ?高精度?：在PWM操作模式下提供1%的反饋電壓準確度。
• ?寬輸入電壓范圍?：支持2.75V至6V的輸入電壓。
• ?可調頻率?：開關頻率可在1.8MHz至4MHz之間調整，或同步至外部時鐘。
• ?高效能?：采用峰值電流模式控制，支持PWM/PFM自動切換，以在輕載時維持高效率。
• ?功能安全?：提供文檔支持，幫助設計功能安全系統。
• ?保護特性?：包括熱關斷保護、過流保護、欠壓鎖定等。

3. 應用領域

• 電機驅動/無人機控制器
• 機器人HMI
• 測試測量
• 機器視覺
• 字符串逆變器

4. 功能描述

• ?精確使能輸入?：允許用戶定義的欠壓鎖定和精確的時序控制。
• ?電源良好輸出?：具有窗口比較器，確保輸出電壓在穩定范圍內。
• ?強制PWM模式?：通過MODE/SYNC引腳可強制轉換器在PWM模式下工作。
• ?軟啟動?：內置軟啟動電路，避免啟動時的電流沖擊。
• ?輸出放電功能?：在關斷或熱關斷時自動放電輸出電容，確保安全。

5. 設計指南

• ?輸出電壓編程?：通過調整反饋電阻分壓器來設置所需的輸出電壓。
• ?外部組件選擇?：根據應用需求選擇合適的電感、輸入和輸出電容器，以確保穩定性和效率。
• ?布局考慮?：遵循推薦的PCB布局指南，以最小化噪聲和干擾，提高轉換器性能。

6. 封裝與訂購信息

TPS6244x采用2.3mm x 2.7mm的QFN封裝（RQR），具體封裝和訂購信息請參考文件末尾的“機械、封裝和可訂購信息”部分。
