TPS62903-Q1 是一款高效、小型、靈活的同步降壓 DC/DC 轉換器，易于使用。2.5 MHz 或 1.0 MHz 的可選開關頻率允許使用小型電感器并提供快速瞬態響應。該器件在整個工作溫度范圍內支持 ± 1.5% 的高 V OUT 精度，并通過 DCS-Control 拓撲增強了負載瞬態性能。3V 至 18V 的寬輸入電壓范圍支持各種標稱輸入，如 12V 電源軌、單節或多節鋰離子電池以及 5V 或 3.3V 電源軌。

TPS62903-Q1 可以在輕負載時自動進入省電模式（如果選擇了自動 PFM 或 PWM），以保持高效率。此外，為了在非常小的負載下提供高效率，該器件具有 4 μA 的低典型靜態電流。AEE 如果啟用，可在 V IN、V OUT 和負載電流范圍內提供高效率。該器件包括一個 MODE/Smart-CONF 輸入，用于設置內部和外部分壓器、開關頻率、輸出電壓放電以及自動省電模式或強制 PWM作。
*附件：tps62903-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
  • 2 級器件 HBM ESD 分類
  • C4B CDM ESD 等級
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 擴展的 TJ 范圍：高達 165°C
• 高效 DCS-Control 拓撲
  • R DS（ON）：62mΩ 高側，22mΩ 低側
  • 無縫 PWM/PFM 轉換
  • 內部補償
• 4μA 低 I Q（典型值）
• 高達 3A 的連續輸出電流
• 在整個溫度范圍內 ±1.5% 的輸出電壓精度
• 可配置的輸出電壓選項：
  • 0.6V 至 5.5V V FB 外部分壓器
  • V SET 內部分隔器
    • 0.4 V 至 5.5 V 之間的 16 個選項
• 通過 MODE/S-CONF 引腳實現靈活性
  • 2.5MHz 或 1.0MHz 開關頻率
  • 強制 PWM 或自動 PFM（省電模式），帶動態模式更改選項
  • 輸出放電開和關
• 無需外部自舉電容器
• 過流和過熱保護
• 100% 占空比模式
• 精確的使能輸入
• 可調節的軟啟動和跟蹤
• 電源正常輸出
• 針對單層布線的優化引腳排列
• 可濕性 2.2mm × 2.0mm VQFN 封裝，間距為 0.5mm

參數

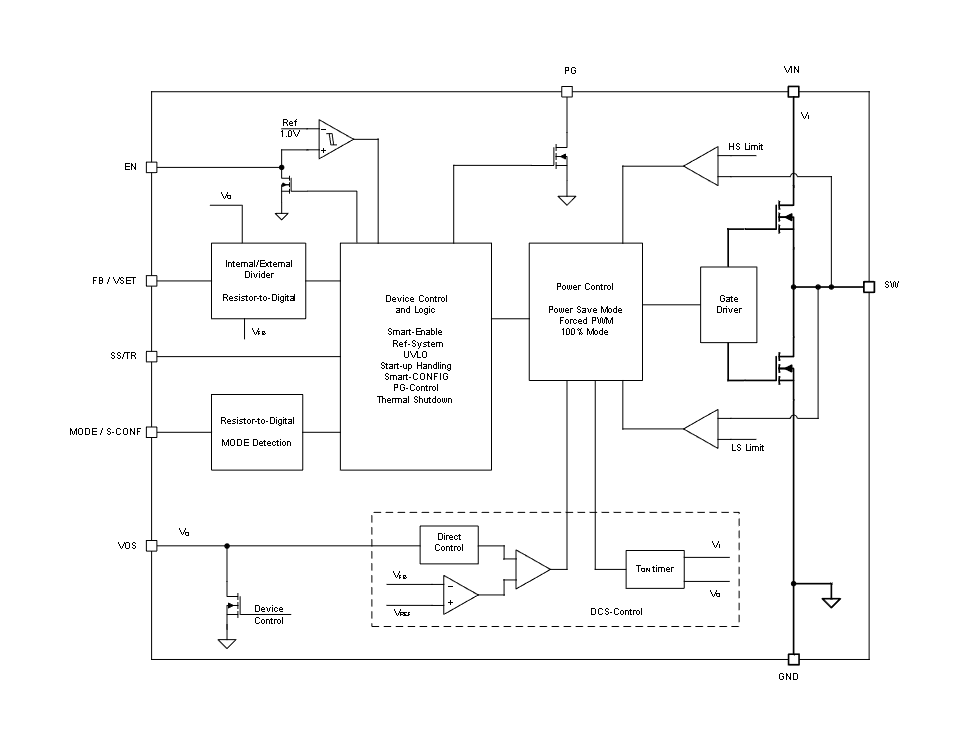

方框圖

概述

TPS62903-Q1 是一款由 Texas Instruments (TI) 生產的汽車級低靜態電流同步降壓 DC/DC 轉換器。該設備專為汽車應用設計，提供高達 3A 的連續輸出電流，支持寬輸入電壓范圍（3V 至 18V），并具有高達 165°C 的結溫范圍。

關鍵特性

• ?汽車級認證?：符合 AEC-Q100 標準，適用于汽車應用
• ?高效率?：采用 DCS-Control 拓撲結構，提供高效率的電壓轉換
• ?寬輸入電壓范圍?：支持 3V 至 18V 的輸入電壓，適用于多種電源系統
• ?高輸出電流?：連續輸出電流可達 3A，滿足高功率需求的應用
• ?高精度輸出電壓?：輸出電壓精度為 ±1.5%，確保穩定的電源供應
• ?靈活的配置選項?：通過 MODE/S-CONF 引腳可選擇不同的工作模式和配置
• ?多種保護功能?：包括過流保護、過溫保護和軟啟動功能，提高系統可靠性

應用領域

• 高級駕駛輔助系統 (ADAS)
• 車身電子和照明系統
• 信息娛樂和儀表板系統
• 混合動力、電動和動力傳動系統

功能描述

• ?DCS-Control 拓撲?：結合滯環、電壓模式和電流模式的優點，提供快速瞬態響應和穩定的輸出電壓
• ?可配置的工作模式?：支持強制 PWM 模式和自動 PFM/PWM 模式，可根據負載情況自動調整以提高效率
• ?精確的使能輸入?：允許通過使能引腳精確控制電源的開啟和關閉
• ?軟啟動和跟蹤功能?：通過 SS/TR 引腳可實現軟啟動和輸出電壓跟蹤功能
• ?電源良好輸出?：內置電源良好指示器，用于指示輸出電壓是否達到目標值

設計指南

• ?選擇合適的電感器和電容器?：根據輸出電流和期望的瞬態響應選擇合適的電感器和電容器
• ?配置輸出電壓?：通過外部電阻分壓器或內部電阻分壓器配置所需的輸出電壓
• ?布局和布線?：遵循 TI 提供的布局指南，確保最佳的電源完整性和熱性能
• ?熱設計?：考慮設備的熱耗散和周圍環境的熱耦合，確保在最大結溫下可靠工作

文檔支持

• 提供了詳細的數據手冊，包括電氣特性、功能描述、應用和實現指南等
• 可通過 TI 的 WEBENCH? Power Designer 工具進行定制設計，并獲取實時定價和組件可用性信息

注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件
• 在進行高功率密度設計時，請特別注意熱設計和布局優化
• 在將設計投入生產之前，請進行充分的驗證和測試，以確保系統的穩定性和可靠性
