TPS568231 是一款小型、高效、同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。由于不需要外部補償，因此該器件易于使用，并且需要很少的外部元件。該器件非常適合空間受限的數據中心應用。

TPS568231具有極具競爭力的功能，包括非常精確的參考電壓、快速負載瞬態響應、無需外部補償、可調電流限制以及 Eco mode 和 FCCM作模式，可在輕負載條件下通過 MODE 引腳配置進行選擇。為了在輕負載下實現高效率，可以選擇 Eco-mode。為了支持嚴格的輸出電壓紋波要求，可以選擇 FCCM。TPS568231 的工作結溫范圍為 –40°C 至 125°C。
*附件：tps568231.pdf

特性

• 4.5V 至 17V 輸入范圍，無外部偏置
• 3.8V 至 17V 輸入范圍，帶外部偏置
• 支持 8A 連續輸出電流
• 集成 7.8mΩ 和 3.2mΩ MOSFET
• 在 –40°C 至 125°C 結范圍內提供 0.6V ±1% 基準電壓
• 0.6V 至 5.5V 輸出電壓范圍
• 146μA 低靜態電流
• D-CAP3? 控制模式，可實現快速瞬態響應
• 支持陶瓷輸出電容器
• 可選 f西 南部400 kHz、800 kHz 和 1200 kHz
• 可選 FCCM（強制連續導通模式），用于緊密的輸出電壓紋波
• 可選 Eco 模式?（自動跳過模式），可實現高輕載效率
• 可選的外部 5V 偏置，可提高效率
• 預偏置啟動能力
• 可調軟啟動，默認軟啟動時間為 1.2ms
• 用于監控輸出電壓的電源正常指示器
• 兩個可調電流限制設置，帶打嗝重啟功能
• UV、OV、OT 和 UVLO 的非閉鎖保護
• 與 8A TPS568215 和 12A TPS56C231 引腳對引腳兼容 TPS56C215
• –40°C 至 125°C 工作結溫
• 3.5mm × 3.5mm、18 引腳 HotRod? QFN 封裝

參數

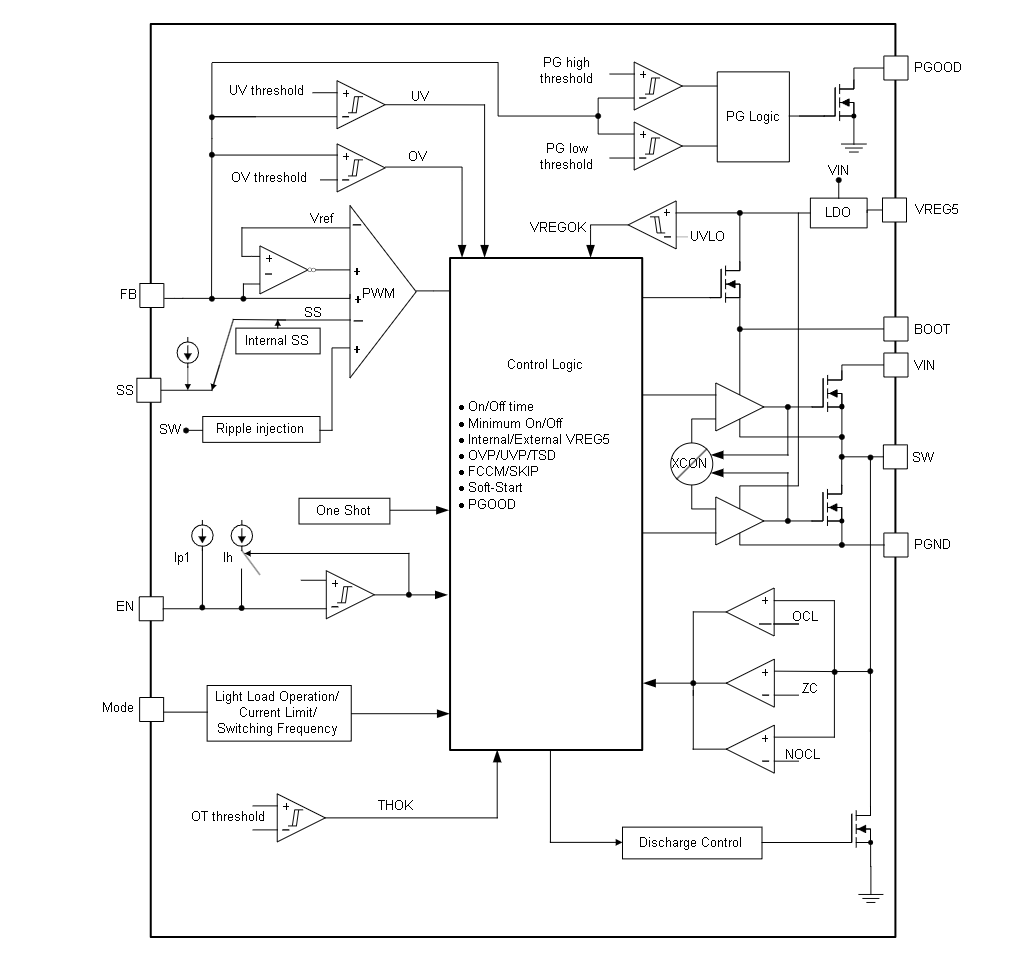

方框圖

1. 概述

TPS568231 是一款高效同步降壓轉換器，支持 3.8V 至 17V 的輸入電壓范圍，能夠提供高達 8A 的連續輸出電流。該轉換器采用 D-CAP3 控制模式，具有快速瞬態響應和低外部組件要求，非常適合空間受限的數據中心應用。

2. 關鍵特性

• ?寬輸入電壓范圍?：支持 3.8V 至 17V 的輸入電壓，帶有外部偏置時可擴展至 4.5V 至 17V。
• ?高輸出電流?：最大連續輸出電流可達 8A。
• ?集成 MOSFET?：內置 7.8mΩ 和 3.2mΩ 的 MOSFET，提高轉換效率。
• ?低靜態電流?：146μA 的低靜態電流，有助于延長電池壽命。
• ?D-CAP3 控制模式?：無需外部補償，提供快速瞬態響應。
• ?多頻率選項?：可選擇 400kHz、800kHz 或 1200kHz 的開關頻率。
• ?多種工作模式?：支持 FCCM（強制連續導通模式）和 Eco-mode（自動跳頻模式），以提高輕載效率。
• ?保護功能?：包括 UV（欠壓）、OV（過壓）、OT（過溫）和 UVLO（欠壓鎖定）保護，以及軟啟動和打嗝重啟功能。

3. 應用領域

• ?數據中心和企業計算 POLs?：為服務器和存儲設備提供高效穩定的電源。
• ?無線基礎設施?：為基站和通信設備供電。
• ?IPCs、工廠自動化、PLC、測試測量?：為各種工業控制和測試設備提供電源解決方案。
• ?高端 DTV?：為高清電視顯示器提供穩定的電源輸入。

4. 功能描述

• ?PWM 操作和 D-CAP3 控制模式?：結合自適應導通時間和內部誤差放大器，實現快速且準確的電壓調節。
• ?Eco-mode 控制?：在輕載條件下自動切換到跳頻模式，提高轉換效率。
• ?4.7V LDO?：內置線性穩壓器為內部電路提供偏置電壓，并支持外部偏置以提高效率。
• ?MODE 引腳選擇?：通過配置 MODE 引腳，可以選擇電流限制、開關頻率和工作模式。
• ?軟啟動和預偏置軟啟動?：支持內部和外部軟啟動，確保啟動過程中的電壓平穩上升。

5. 設計指南

• ?外部組件選擇?：根據輸出電壓、電流和紋波要求選擇合適的電感、電容和電阻。
• ?布局布線?：遵循 TI 提供的布局布線指南，特別注意電源和地平面的完整性，以及關鍵信號路徑的短距離布線。
• ?散熱設計?：確保足夠的散熱措施，如使用散熱片或風扇，以維持結溫在允許范圍內。

6. 文檔支持

• 提供了詳細的數據手冊和應用指南，包括電氣特性、功能描述、應用實現方法和布局布線建議。
• 用戶可以通過 TI 的 WEBENCH Power Designer 工具進行定制設計，簡化設計流程并提高設計效率。
• TI E2E 支持論壇提供快速的設計幫助和驗證答案，方便用戶解決設計過程中的問題。

7. 注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，請?zhí)貏e注意電源和地平面的完整性，以及關鍵信號路徑的短距離布線，以避免干擾和誤差。
• 在實際應用中，請根據具體需求選擇合適的封裝和型號，并進行充分的驗證和測試。
