TPS62992-Q1 是一款高效、小型、靈活的同步降壓 DC-DC 轉換器，易于使用。2.5 MHz 或 1.0 MHz 的可選開關頻率允許使用小型電感器并提供快速瞬態響應。該器件在整個工作溫度范圍內支持 ± 1.5% 的高 V OUT 精度，并通過 DCS-Control 拓撲增強了負載瞬態性能。3V 至 10V 的寬輸入電壓范圍支持各種標稱輸入，如 9V 電源軌、單節或多節鋰離子電池以及 5V 或 3.3V 電源軌。

TPS62992-Q1 可以在輕負載時自動進入省電模式（如果選擇了自動 PFM 或 PWM），以保持高效率。此外，為了在非常小的負載下提供高效率，該器件具有 4 μA 的低典型靜態電流。AEE 如果啟用，可在 V IN、V OUT 和負載電流范圍內提供高效率。該器件包括一個 MODE/Smart-CONF 輸入，用于設置內部和外部分壓器、開關頻率、輸出電壓放電以及自動省電模式或強制 PWM作。
*附件：tps62992-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
  • 2 級器件 HBM ESD 分類
  • C4B CDM ESD 等級
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 擴展的 TJ 范圍：高達 165°C
• 高效 DCS-Control 拓撲
  • R DS（ON）：62mΩ 高側，22mΩ 低側
  • 無縫 PWM/PFM 轉換
  • 內部補償
• 4μA 低 I Q（典型值）
• 高達 2A 的連續輸出電流
• 在整個溫度范圍內 ±1.5% 的輸出電壓精度
• 可配置的輸出電壓選項：
  • 0.6V 至 5.5V V FB 外部分壓器
  • V SET 內部分隔器
    • 0.4 V 至 5.5 V 之間的 16 個選項
• 通過 MODE/S-CONF 引腳實現靈活性
  • 2.5MHz 或 1.0MHz 開關頻率
  • 強制 PWM 或自動 PFM（省電模式），帶動態模式更改選項
  • 輸出放電開和關
• 無需外部自舉電容器
• 過流和過熱保護
• 100% 占空比模式
• 精確的使能輸入
• 可調節的軟啟動和跟蹤
• 電源正常輸出
• 針對單層布線的優化引腳排列
• 可濕性 2.2mm × 2.0mm VQFN 封裝，間距為 0.5mm

參數

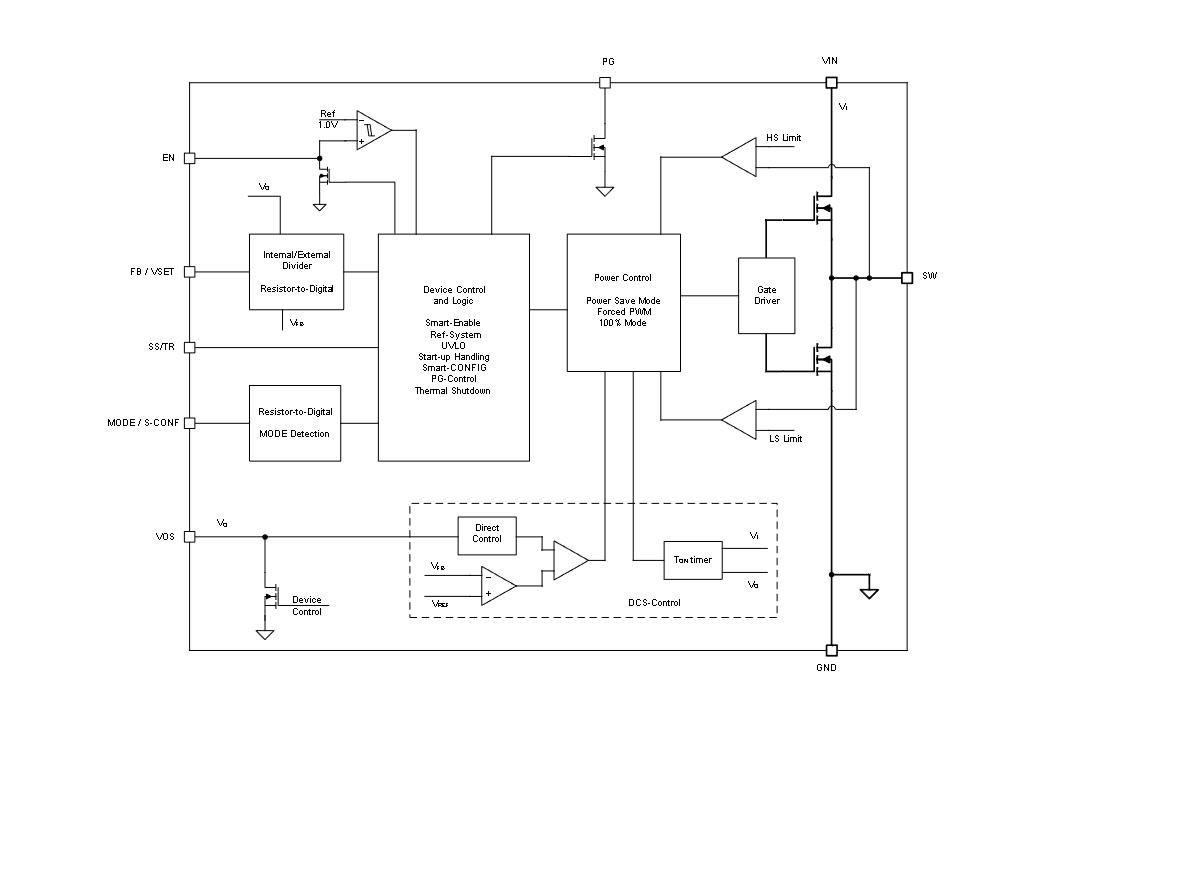

方框圖

1. 產品概述

TPS62992-Q1 是一款專為汽車應用設計的高效同步降壓 DC-DC 轉換器，具備 AEC-Q100 認證。該轉換器提供 3V 至 10V 的寬輸入電壓范圍，支持高達 2A 的連續輸出電流，適用于各種汽車電子系統，如 ADAS、車身電子、信息娛樂系統等。

2. 關鍵特性

• ?AEC-Q100 認證?：滿足汽車級應用的高可靠性要求。
• ?寬輸入電壓范圍?：3V 至 10V，支持多種汽車電源系統。
• ?高效 DCS-Control 拓撲?：結合 PWM 和 PFM 控制，實現高效能轉換。
• ?低靜態電流?：典型值為 4μA，有助于延長電池壽命。
• ?高精度輸出電壓?：±1.5% 的輸出電壓精度，確保穩定供電。
• ?多種輸出電壓選項?：支持 0.6V 至 5.5V 的可配置輸出電壓。
• ?靈活的工作模式?：可選擇 2.5MHz 或 1.0MHz 的開關頻率，支持自動 PFM/PWM 轉換或強制 PWM 模式。
• ?保護功能?：包括過流保護、過溫保護和欠壓鎖定等，確保安全可靠的工作。

3. 應用領域

• ?ADAS?：高級駕駛輔助系統，如雷達、攝像頭等模塊的供電。
• ?車身電子和照明?：車窗控制、車燈等系統的電源管理。
• ?信息娛樂和儀表集群?：車載娛樂系統、儀表板等設備的供電。
• ?混合動力和電動系統?：電池管理系統、電機控制器等關鍵部件的電源供應。

4. 功能描述

• ?MODE/S-CONF 引腳?：用于配置設備的工作模式、輸出電壓、開關頻率等參數。
• ?軟啟動和跟蹤功能?：通過 SS/TR 引腳實現軟啟動和輸出電壓跟蹤，避免啟動過程中的電流沖擊。
• ?精確使能輸入?：EN 引腳支持精確使能控制，并可通過外部電阻分壓器設置欠壓鎖定閾值。
• ?電源良好輸出?：PG 引腳提供電源良好信號，用于系統啟動和故障檢測。
• ?輸出放電功能?：在設備禁用或進入熱關斷狀態時，自動放電輸出電容，確保安全。

5. 設計指南

• ?外部組件選擇?：根據輸出電壓、電流和紋波要求選擇合適的電感、電容和電阻。
• ?布局布線?：遵循 TI 提供的布局布線指南，特別注意電源和地平面的完整性，以及關鍵信號路徑的短距離布線。
• ?散熱設計?：確保足夠的散熱措施，如使用散熱片或風扇，以維持結溫在允許范圍內（最高可達 165°C）。

6. 文檔與資源

• 提供了詳細的數據手冊，包括電氣特性、功能描述、應用實現方法和布局布線建議。
• 用戶可以通過 TI 的 WEBENCH Power Designer 工具進行定制設計，簡化設計流程并提高設計效率。
• TI E2E 支持論壇提供快速的設計幫助和驗證答案，方便用戶解決設計過程中的問題。

7. 注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，請特別注意電源和地平面的完整性，以及關鍵信號路徑的短距離布線，以避免干擾和誤差。
