博雅弘拓科技多視儀產品線專門為實時監測較難監測的、惡劣環境中的、長/短距離監測的、不定時產生變化的動態目標而設計，是基于國產自研底層技術開發的集變形監測、動態監測、三維時序建模、監測區域動態變化復盤等功能為一體的軟硬件成套設備，實現核心硬件的國產化替代，大幅降低使用成本，同時創新式設計低功耗便攜式主控單元以實現無人值守下的長期監控；可監控對象包括火焰火勢、山體滑坡、水壩水流等可能對人民生命財產安全帶來威脅的情況；擁有可對多個地區進行實時監控預警的物聯網+平臺。

根據不同的災害階段、使用場景，博雅弘拓科技多視儀產品目前擁有三款成熟的多視儀產品及一套自研物聯網云平臺數據系統。

產品形態：軟硬件一體
監測對象：火焰火勢、山體滑坡、水壩水流、堰塞湖等災害體的動態演變過程
監測距離：50m~公里級長測程監控
監測精度：毫米級（視具體場景）
輸出成果：監測體的時序建模、點云影像、TIN景觀影像、地形圖；可回顧監測區域實景；可根據具體使用場景進行深入的數據分析（定制）

產品二：分布式自由組網裝備Warning EHEMW-3DS多視儀

分布式自由組網裝備Warning EHEMW-3DS多視儀同樣是我司與湖南科技大學聯合出品的集變形監測、長期無人值守、災害預警功能為一身的智能化軟硬件一體化解決方案。針對滑坡泥石流等災害多發地區災害發生前難以進行科學、準確的預測這一工作難點，實現低功耗、低人力投入下對災害頻發區域進行長期監測、自動預警。

分布式自由組網裝備Warning EHEMW-3DS多視儀產品結構及使用示范

分布式自由組網裝備Warning EHEMW-3DS多視儀產品結構 分布式自由組網裝備Warning EHEMW-3DS多視儀使用示范

分布式自由組網裝備Warning EHEMW-3DS多視儀由若干監測子站與服務器組成，由相關單位在災害頻發區域架設本品中的監控攝像頭、監測子站主機及太陽能電池板（形成一處監測子站），使用者在監測中心通過電腦控制各個監測子站，通過系統解算出的數據（點云解算、三維重建、多期數據對比等）對各個監測點的災害等級做出判斷。

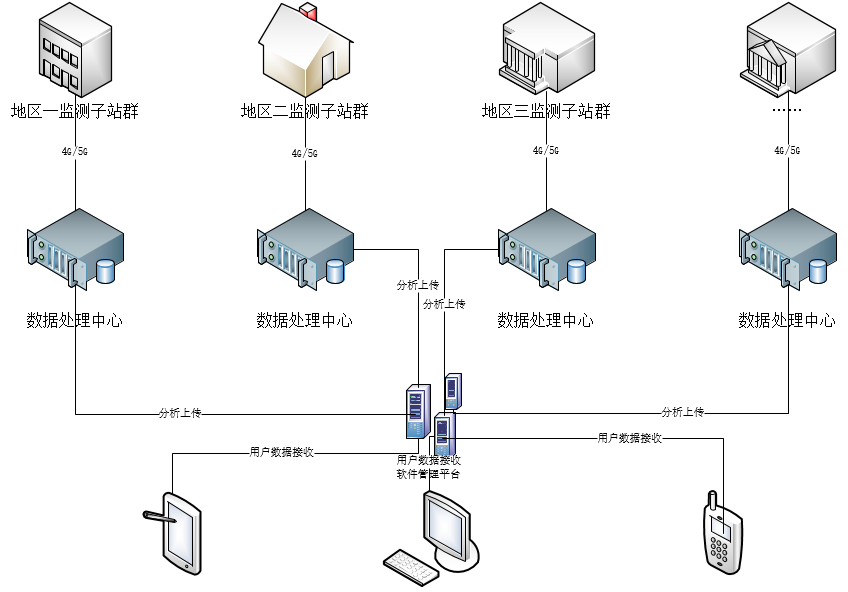

分布式自由組網裝備Warning EHEMW-3DS多視儀工作示意圖

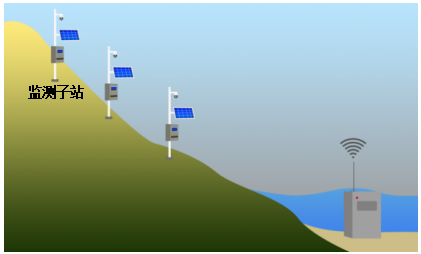

在災害頻發地區需要長期監測的合理位置上架設監測子站，每一處監測子站包含本品中的視頻監測設備（監控攝像頭）、監測子站主機及太陽能電池板。

（1）視頻監測設備內置BDS/GPRS/4G/5G無線傳感器與網絡通信模塊、蓄電池充電管理系統，與視頻采集單元、太陽能電池板、蓄電池等組成監測子站。
（2）監測子站主機將視頻采集單元采集的視頻圖像經過壓縮編碼后通過4G/5G網絡上傳至數據處理中心并進行遠程分析。同時可以根據數據處理中心發出的命令來控制視頻切換、鏡頭變焦、近景/遠景、光圈調節等以及控制云臺上下、左右和自動巡視等動作。
（3）數據處理中心對各采集點視頻數據進行儲存、處理和顯示，以及對前端攝像機進行控制。
（4）服務器部署于數據處理中心內，配備防火墻、寬帶連接等。
（5）太陽能電池板加蓄電池供電方式可保證設備長期穩定運行。

案例：
使用分布式自由組網裝備Warning EHEMW-3DS多視儀
對滑坡多發地進行實時監測

在能進行監測的合理位置布設Warning EHEMW-3DS多視儀，調試完成后進行首次點云解算并三維重建，設置監控點。

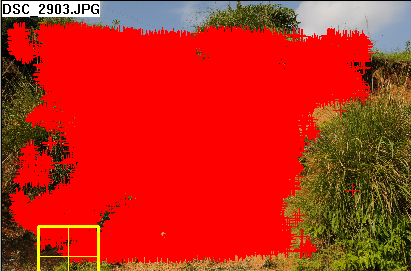

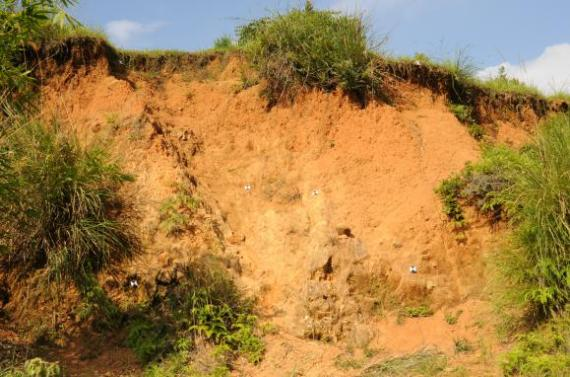

▲ 首次拍攝以及監控點 ▲

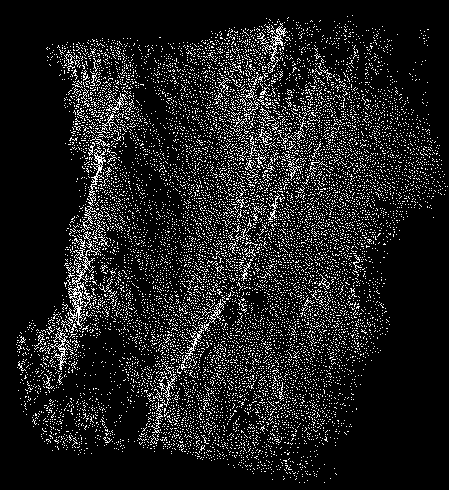

▲ 首次拍攝時空間解算 ▲

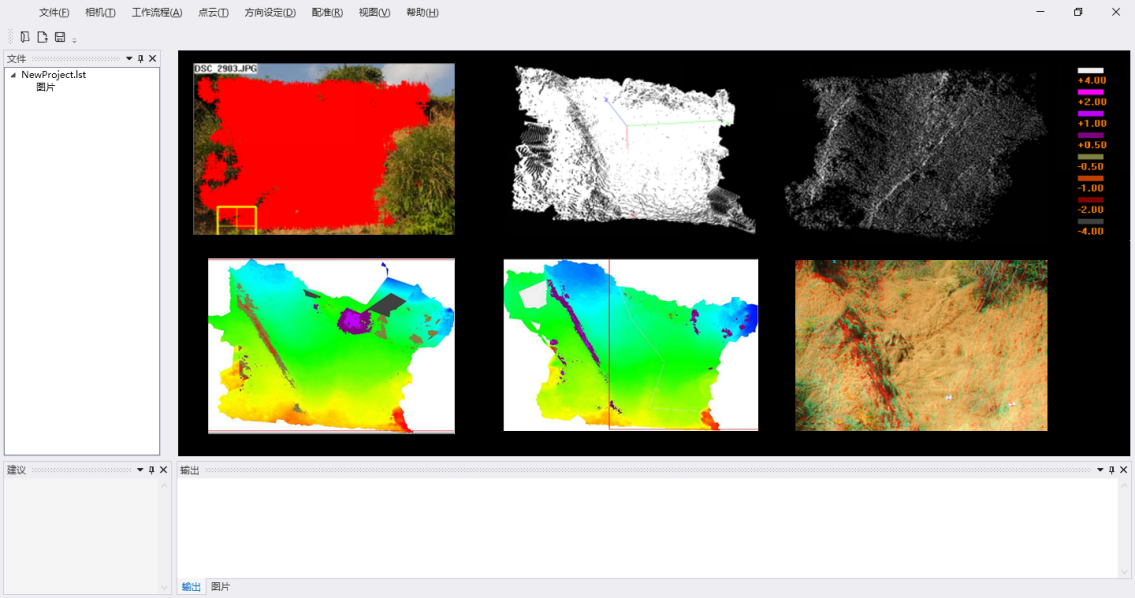

▲ 首次拍攝時數字高層模型以及基礎數據分析 ▲

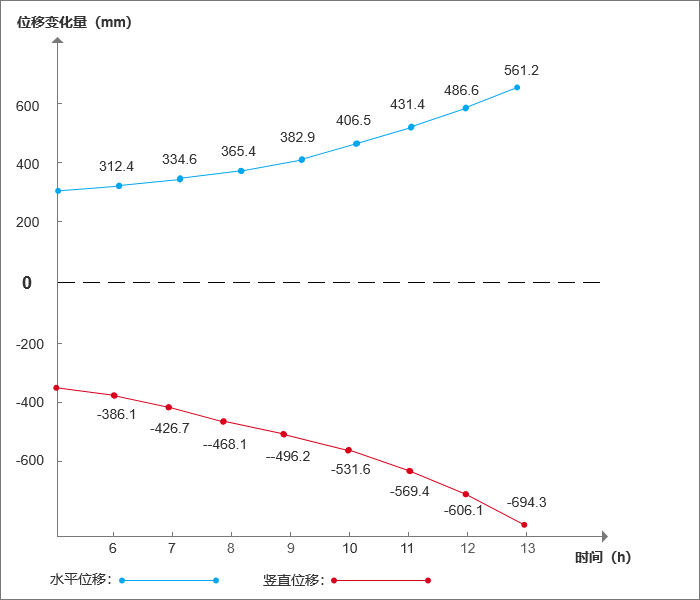

獲得首次基礎數據之后，根據時間段設置，周期性采集數據，并對多期數據分析對比，測定監控點的空間位移。

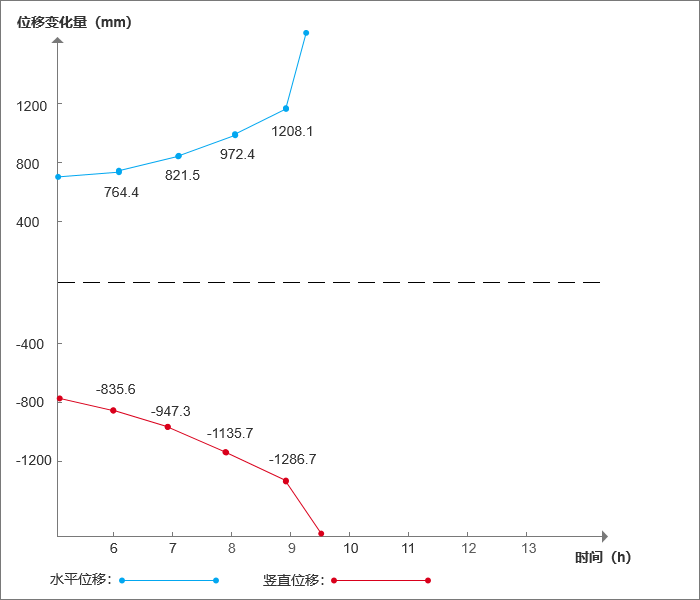

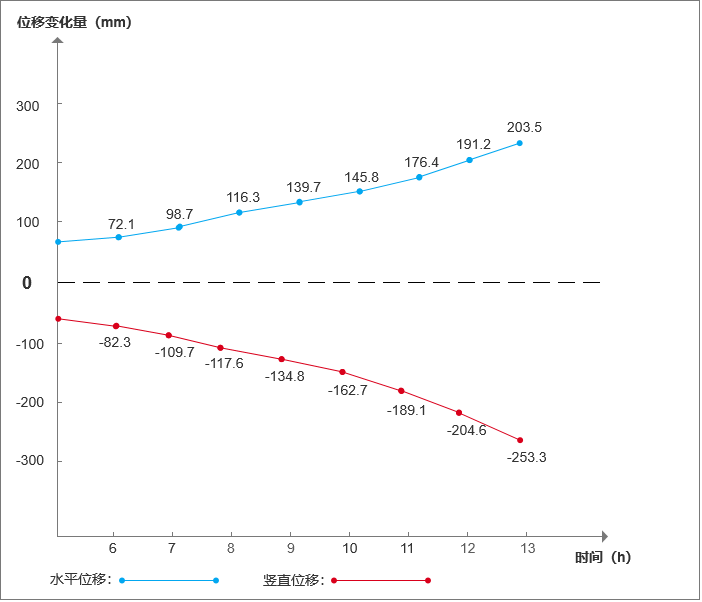

▲ 第一時間監測數據 ▲	▲ 第二時間監測數據系統發出報警 ▲

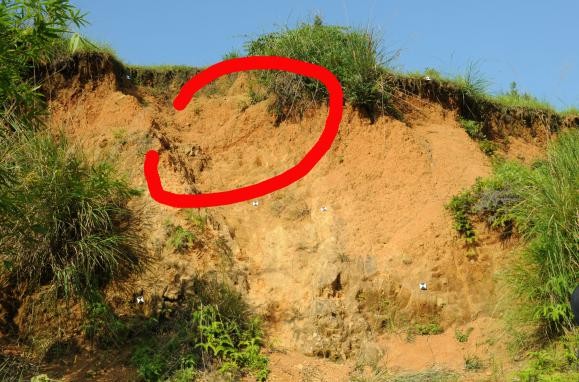

▲ 系統發出報警后發生滑坡 ▲

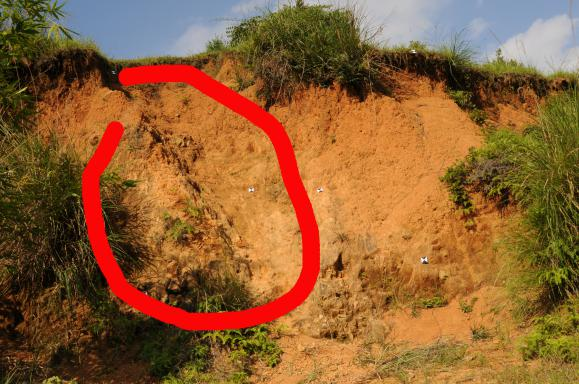

▲ 后續多次拍攝數據 ▲

根據監控結果可知，系統在災害發生前判定出監控點位移速度和位移變化成功發出預警。
