符合汽車標準的 TPS6292xx -Q1 系列器件是高效、小型、高度靈活的同步降壓直流/直流轉換器，易于使用。3V 至 1 7V 的寬輸入電壓范圍支持由 12V、5V 或 3.3V 電源軌或單節或多節鋰離子電池供電的各種系統。TPS629206-Q1 可配置為在強制 PWM 模式或可變頻率（自動 PFM）模式下以 2.5 MHz 或 1 MHz 運行。在自動 PFM 模式下，該器件在輕負載時自動轉換至省電模式，以保持高效率。4μA 的典型低靜態電流還可以在最小負載下提供高效率。TI 的自動效率增強 （AEE） 模式可根據輸入和輸出電壓自動調整開關頻率，從而在整個工作范圍內保持高轉換效率，而無需使用不同的電感器。除了選擇開關頻率行為外，MODE/S-CONF 輸入引腳還可用于在外部和內部反饋分壓器的不同組合之間進行選擇，并啟用和禁用輸出電壓放電功能。
*附件：tps629206-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • –40°C 至 150°C 工作結溫范圍
  • 2 級器件 HBM ESD 分類
  • C4B CDM ESD 等級
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 高效 DCS-Control 拓?fù)?
  • 內部補償
  • 無縫 PWM/PFM 轉換
• 4μA 典型低靜態電流
• 輸出電流高達 0.6 A
• R DSON 系列 ： 250mΩ 高側，85mΩ 低側
• 輸出電壓精度為 ±1%
• 可配置的輸出電壓選項：
  • VFB的外部分壓器：0.6 V 至 5.5 V
  • VSET 內部分頻器：
    • 0.4 V 至 5.5 V 之間的 18 個選項
• 通過 MODE/S-CONF 引腳實現靈活性
  • 2.5MHz 或 1.0MHz 開關頻率
  • 強制 PWM 或自動 （PFM） 省電模式，帶動態模式更改選項
  • 輸出放電開/關
• 無需外部自舉電容器
• 過流和過熱保護
• 100% 占空比模式
• 精確的使能輸入
• 電源正常輸出
• 與 TPS629210-Q1 和 TPS629203-Q1 器件引腳對引腳兼容
• 0.5mm 間距、8 引腳 SOT-5X3 封裝

參數

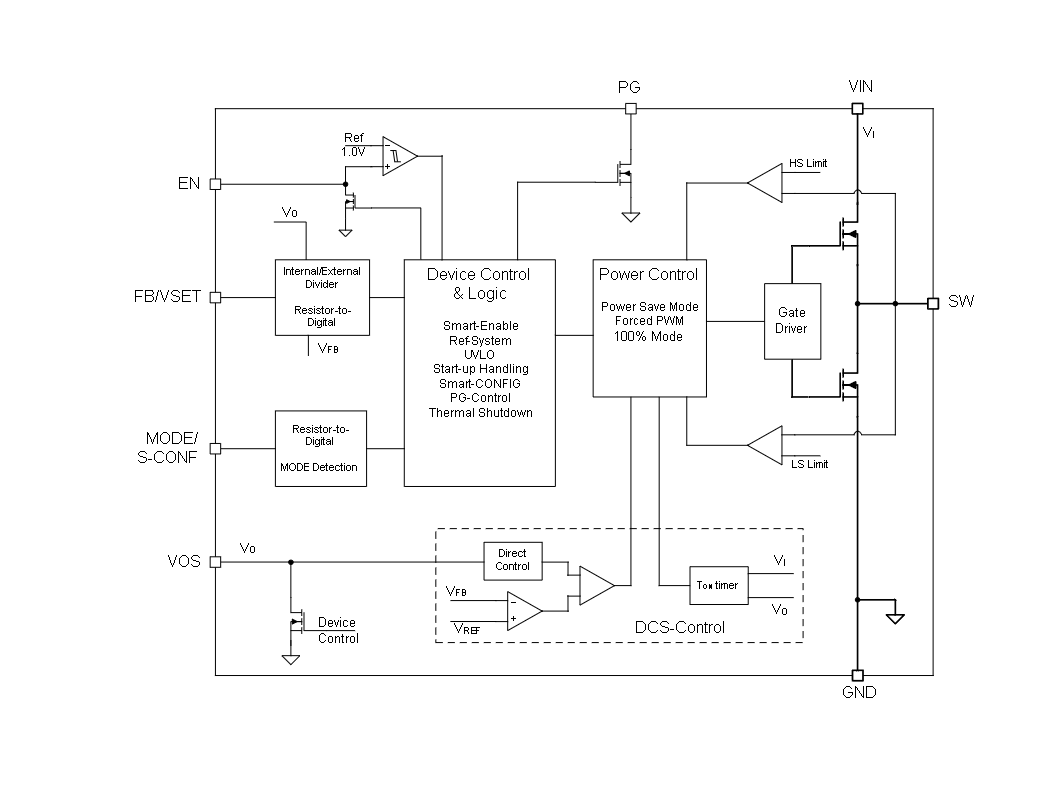

方框圖

概述

TPS629206-Q1是一款針對汽車應用設計的600mA、3V至17V輸入電壓范圍的同步降壓DC/DC轉換器。該器件具有低靜態電流、高效率、多種保護功能以及靈活的配置選項，適用于高級駕駛輔助系統（ADAS）、汽車信息娛樂系統、車身電子和照明等領域。

主要特性

• ?AEC-Q100認證?：適用于汽車應用，滿足-40°C至150°C的工作溫度范圍。
• ?低靜態電流?：典型值為4μA，有助于提高輕載和待機模式下的效率。
• ?高效率?：采用DCS-Control拓?fù)浣Y(jié)構，實現高效率轉換。
• ?多種輸出配置?：支持通過外部分壓器或內部分壓器設置輸出電壓，提供18種不同的輸出電壓選項。
• ?靈活的工作模式?：可選擇2.5MHz或1MHz的開關頻率，支持強制PWM模式或自動PFM/PWM模式。
• ?保護功能?：包括過流保護、過溫保護和短路保護。
• ?小型封裝?：采用0.5mm間距的8引腳SOT-5X3封裝，尺寸緊湊。

應用領域

• ? 高級駕駛輔助系統（ADAS） ?
• ?汽車信息娛樂系統和儀表板?
• ?車身電子和照明?

功能描述

• ?DCS-Control拓?fù)?/strong>?：結合了滯環控制、電壓模式控制和電流模式控制的優點，實現穩定高效的轉換。
• ?自動PFM/PWM轉換?：在輕載時自動進入PFM模式以提高效率，重載時切換到PWM模式以確保穩定性。
• ?精確的使能輸入?：允許通過緩慢變化的電壓來驅動使能引腳，實現可編程的欠壓鎖定功能。
• ?電源良好輸出?：指示輸出電壓是否已達到目標值，可用于多軌啟動測序。
• ?輸出放電功能?：在關斷時提供定義良好的輸出電壓下降斜坡，并將輸出電壓保持在接近0V的水平。

典型應用電路

文檔中提供了典型應用電路圖，展示了如何使用TPS629206-Q1構建降壓轉換器，包括輸入/輸出電容、電感以及反饋電阻的選擇。

系統示例

• ?多負載供電?：展示了如何為多個負載電路供電，并討論了輸出電容的選擇和分布負載的設計考慮。
• ?反向降壓-升壓（IBB）電路?：說明了如何使用TPS629206-Q1構建反向降壓-升壓電路，以生成負電壓軌。

布局指南

• ?輸入/輸出電容?：應盡可能靠近IC放置，以減少寄生電感和電阻。
• ?電感?：也應靠近IC放置，以減少環路面積和輻射發射。
• ?反饋引腳?：反饋引腳跡線應遠離噪聲源，以保持反饋信號的準確性。

支持資源

• 提供WEBENCH? Power Designer工具，用于快速設計和優化電源電路。
• TI E2E?支持論壇提供設計幫助和快速驗證答案。

注意事項

• 在設計電路時，應確保滿足TPS629206-Q1的推薦工作條件和熱設計要求。
• 選擇合適的外部組件以確保系統的穩定性和效率。
