把燒寫文件和json文件提供給他人進行調試

該方法是在不需要要提供源文件的情況下可以提供給別進行debuger用的。但是也要有以下準備：

（1）安裝efinity；

（2）安裝gtkwave;

（3）安裝驅動；

在完成以上操作之后，可以按照下面的步驟進行操作。

（1）打開open Debuger

(2)點擊perspectives下的profile editor菜單

（3）點擊import profile，導入json文件

（4）配置bit文件，鏈接即可以調試。

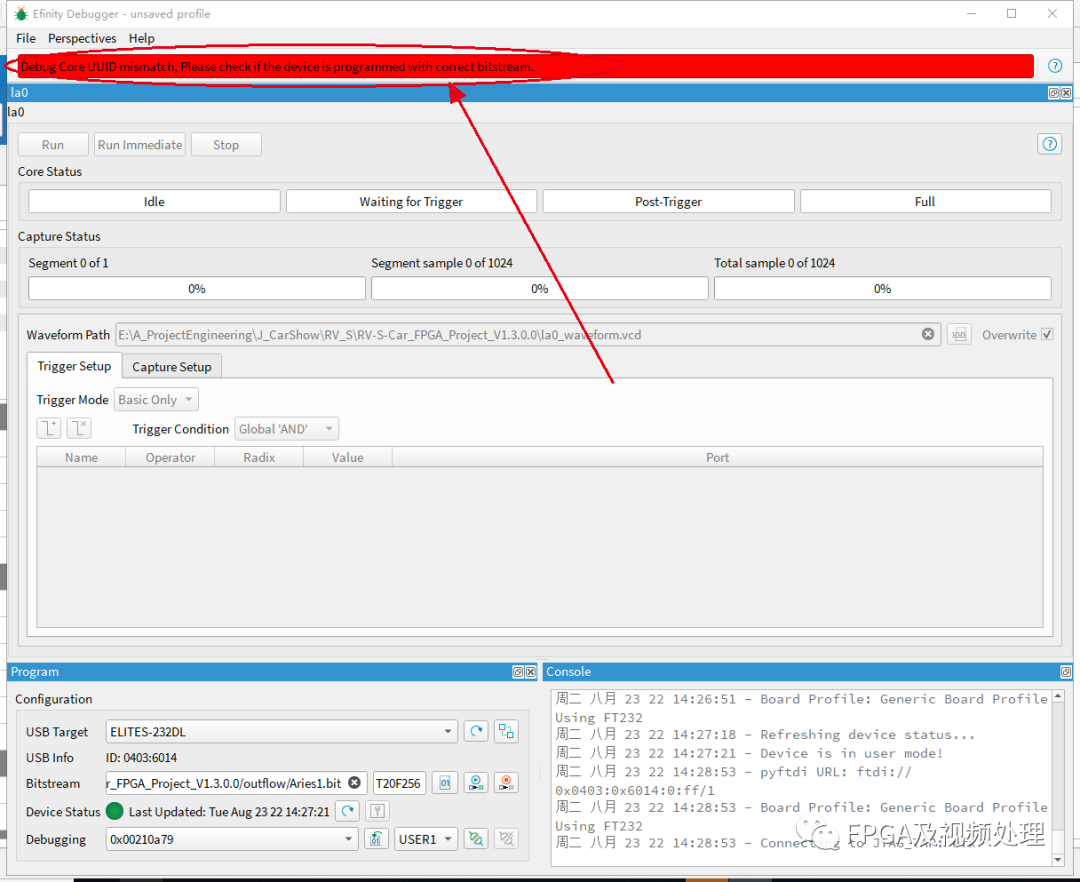

(1)UUID mismatch

Efinity在Debug時會出現UUID mismatch錯誤。很多剛開始使用的人經常遇到。下面我們做一個總結。歡迎遇到案例時共同分享。

一般有以下幾種原因

總體來說，如果讀到的UUID全為“F”,說明從JTAG讀出來的數據有問題，這種情況可能是JTAG鏈路有問題；如果讀出的UUID與本地的UUID不一致，這種現象一般是讀到UUID不匹配

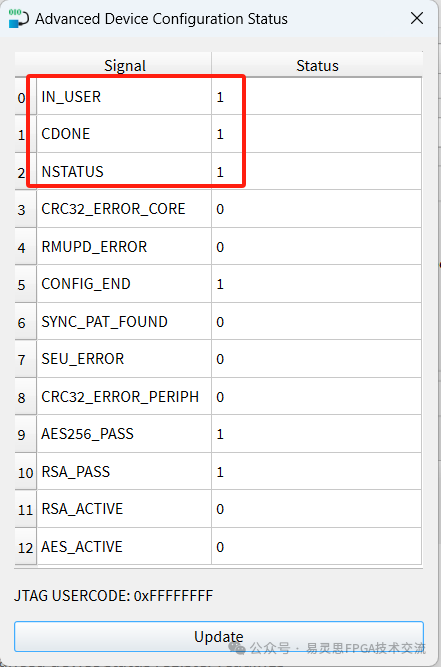

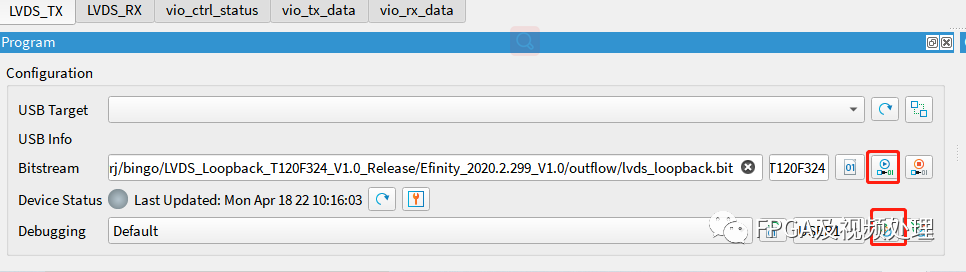

（1）程序沒運行起來。這種情況CDONE信號沒有拉高或者沒有進入user mode，說明程序沒有加載到FPGA或者程序沒有運行起來。判斷這個問題可以在programmer中點擊

查看相應信號的狀態。IN_USER為0，CDONE上拉問題

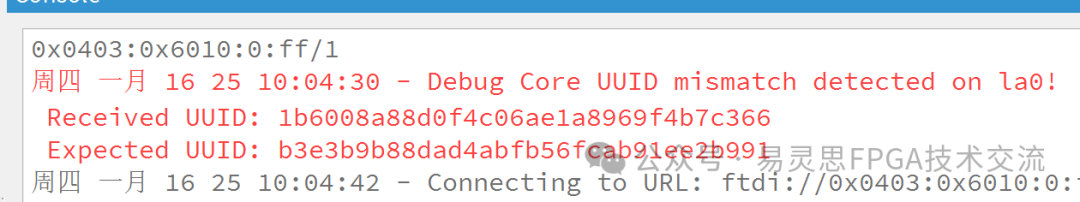

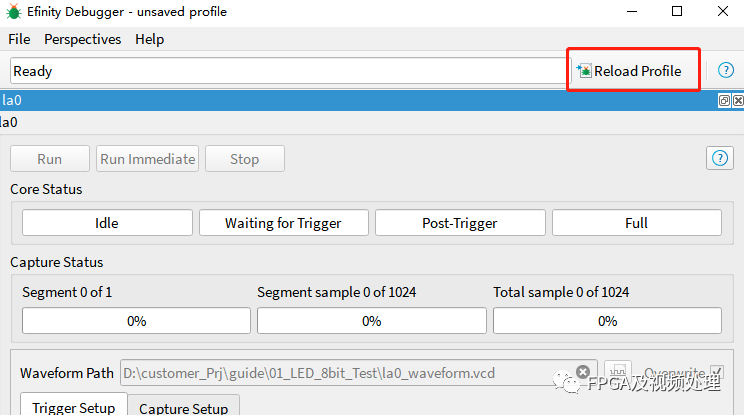

（2）配置文件與debugger文件——即json文件不對應。需要手動從Perspectives -> Profile Editor中重新import Profile,即找到json文件，目前已經添加了upload功能功能解決該問題，在界面的右上角，會提示upload。這種現象一般為接收到的ID與文件的ID不對應。這種現象一般是讀到UUID不匹配。如下圖。

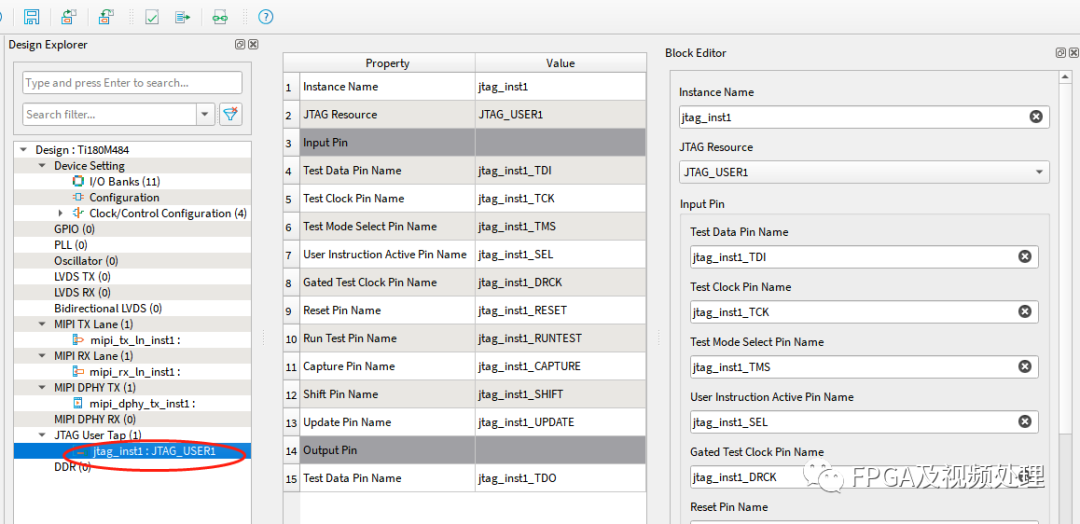

（3）通過Open Debugger添加vio或者la,但是實際上沒有在Interface Designer中添加JTAG_USER_TAP。

（4）沒有添加Debug；

（5）JTAG_USER_TAP接口與debug_top例化部分連接出錯，比如名字不對。

（6）TI60會存在A版本與A1版本有區別不連接不上,2022.8月份之后不存在該問題。

（7）添加了vio和la但是沒有添加debug_top.v到工程中，依然編譯過去，連接時也會提示UUID mismatch.

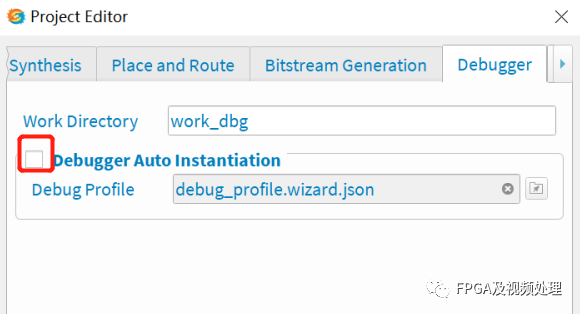

（8）Debugger Auto Instantiation沒有打開。

(9)有客戶第一次的設計調試信號線 TCK TDO TMS（10K上拉） TDI（10K上拉）是直連的使用正常。第二次在TCK，TDO,TMS和TDI串聯了100歐的電阻，并且TCK進行了4.7K下拉，就出現了UUID mismatch。

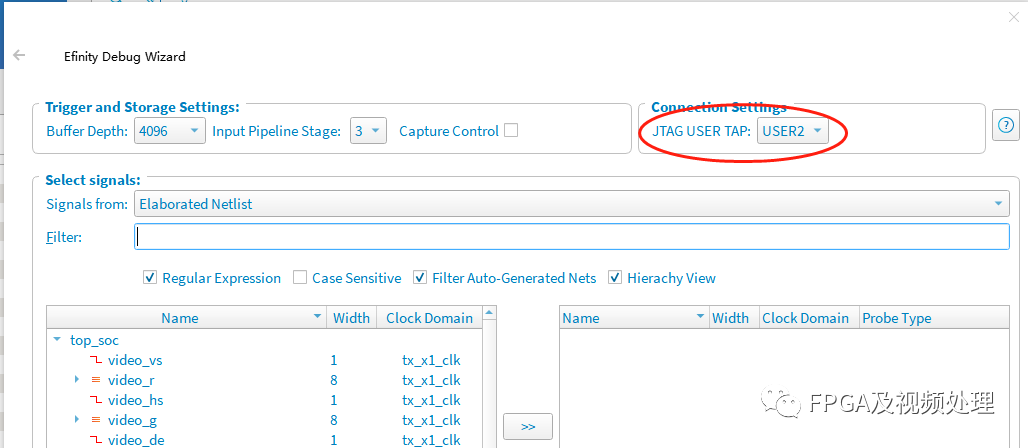

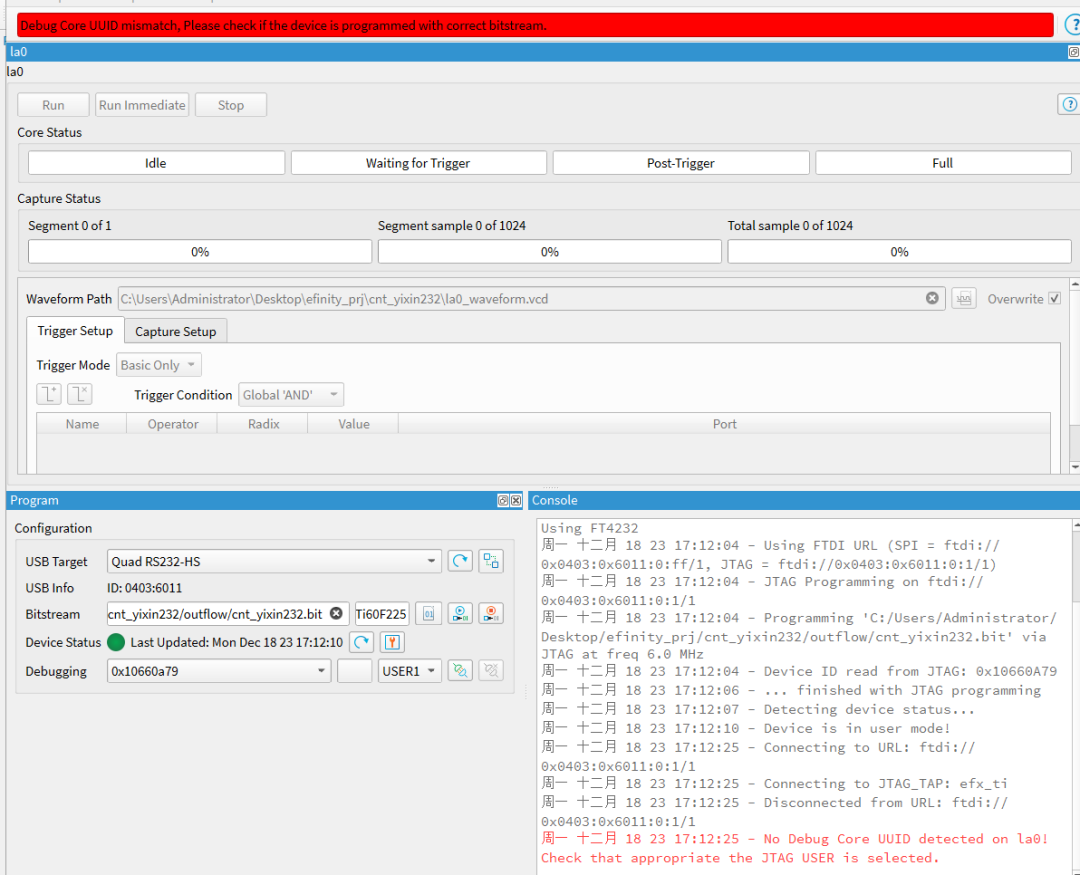

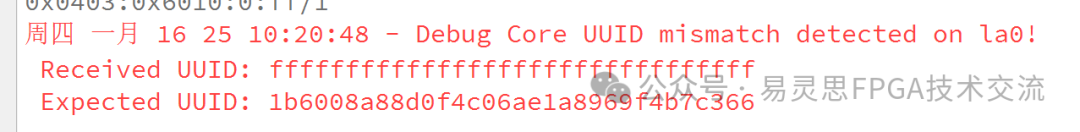

（10）JTAG USER TAP不對應。比如下圖選擇了USER2，但是連接時選擇的是USER1.這種現象接收到的UUID一般全是F，與本地文件不一致。

（11）T20以下器件在通過JTAG配置時必須要連接CRESET，T8F81還需要連接SSN信號。如果沒有連接的話，可能存在看似JTAG配置成功，但是實際上配置的程序并沒有運行，依然只運行了上電第一次配置的程序。此時UUID肯定也不匹配，因為新程序沒有運行。

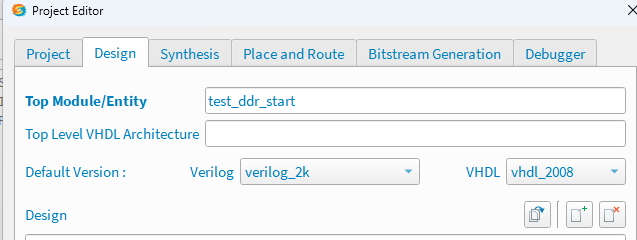

（12）沒正確指定top文件。如果沒有指定top文件，軟件會自動選擇top文件，很多時候就是用戶自己定義的top文件。

(13) JTAG下載器連接有問題。

（14）另外我們也遇到了程序設計并沒有問題,也會出現以下情況，這時候可能要重啟軟件。

（2）Debugger不運行

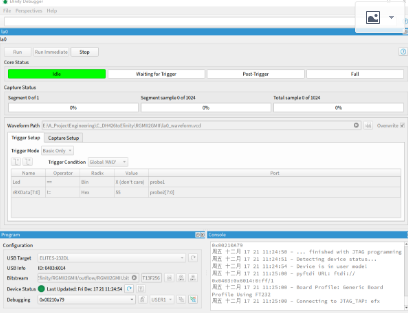

現象：點擊run和run immediate都沒有運行,Core Status處于Idle狀態。

原因：（1）時鐘沒有運行。

（2）時鐘性能不好，或者時序不好。

（3）gitwave打不開

原因：

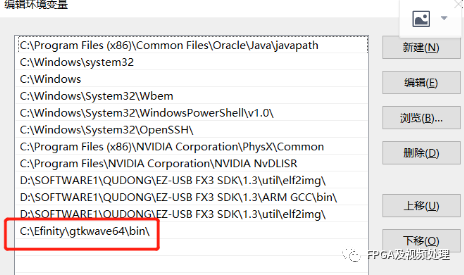

(1)注意環境變量路徑為"C:Efinitygtkwave64bin"，不能添加"gtkwave.exe"

(2)正確的添加環境變量后，要重啟efinity才能打開

（4）debugger關不掉

原因：（1）關閉工程，重新打開。

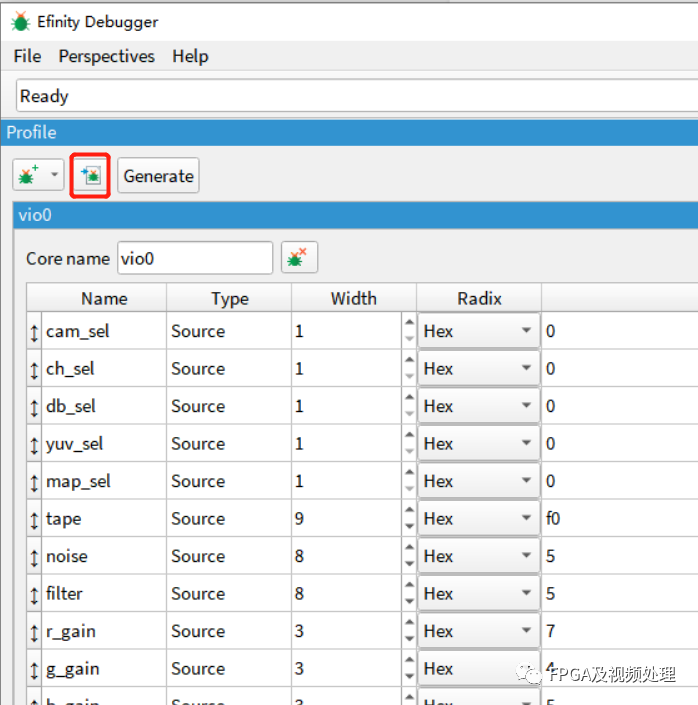

（5）直接通過josn文件打開Debugger。

打開Perspectives -> Profiles Editor

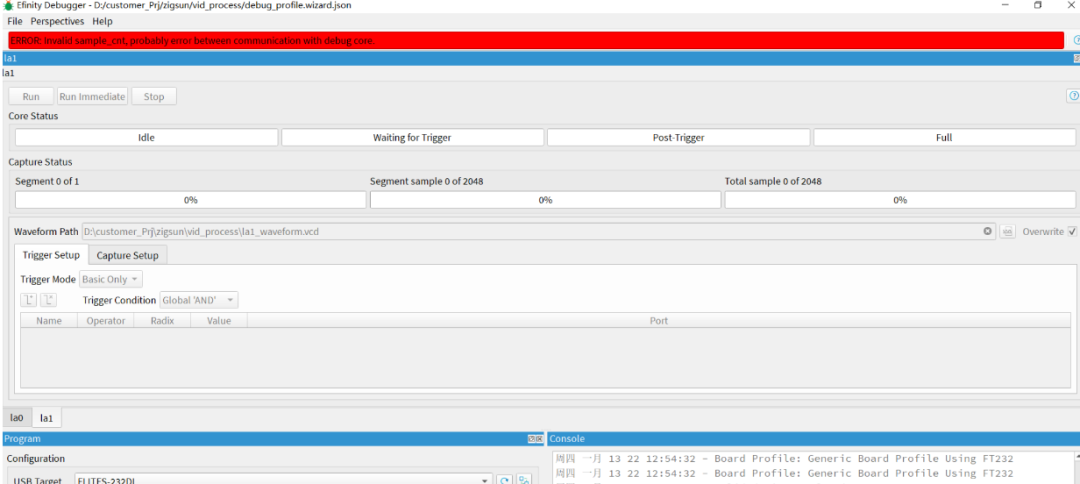

(6)Error:invalid sample_cnt, probably error between communication with debug core.

1)JTAG下載正常，能連接上，但是采集數據不正確

2)過一會兒之后報下面的錯誤

Error:invalid sample_cnt, probably error between communication with debug core.

3）la0是好的，la1會出上面的錯誤

原因：（1）時鐘沒有進行約束。

（2）時鐘不穩定，比如pll沒有鎖定。

（7）Open Debugger打不開

（1）沒有安裝USB驅動；

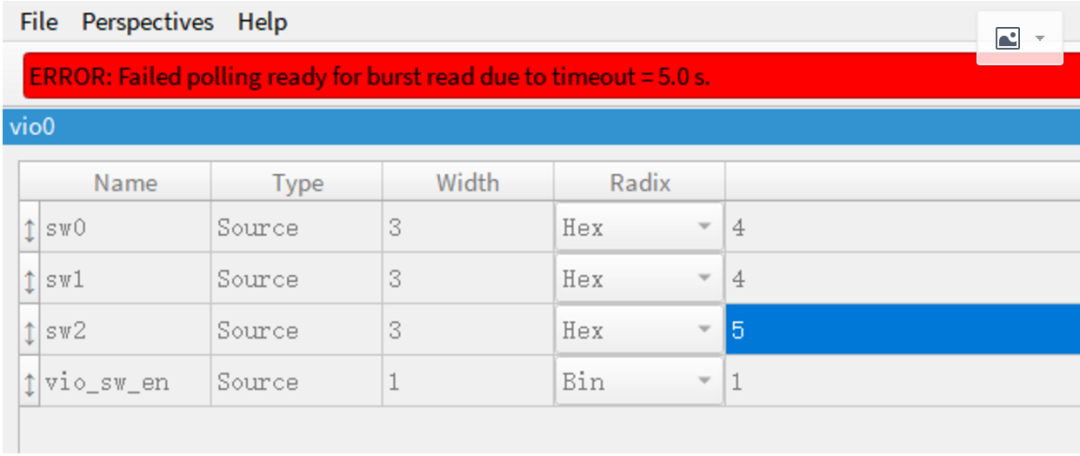

(8)ERROR:Failed polling ready for burst read due to timeout= 5.0 s

結論：可能沒有用連續時鐘采樣 。
