TPS6281xM 是引腳對引腳 1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。該器件系列基于峰值電流模式控制拓撲。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節，也可以與相同頻率范圍內的外部時鐘同步。該器件可在輕負載時自動進入省電模式 （PSM），以在整個負載范圍內保持高效率。該器件在 PWM 模式下提供 1% 的輸出電壓精度，有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許用戶設置啟動時間或對輸出電壓到外部源進行形式跟蹤，從而允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。

TPS6281xM 器件采用具有可濕性側面的 2mm × 3mm VQFN 封裝。
*附件：tps62811m.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 擴展結溫范圍為 –55°C 至 +150°C
• 輸入電壓范圍：2.75 V 至 6 V
• 1A、2A、3A 和 4A 轉換器系列
• 靜態電流：15 μA（典型值）
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 輸出電壓精度 ±1%（FPWM作）
• 可調軟啟動
• 在 –55°C 下啟動
• 強制 PWM 或 PWM 和 PFM作
• 1.8 MHz 至 4 MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 擴頻時鐘 - 可選
• 帶窗口比較器的電源良好輸出
• 帶可潤濕側面的封裝

參數

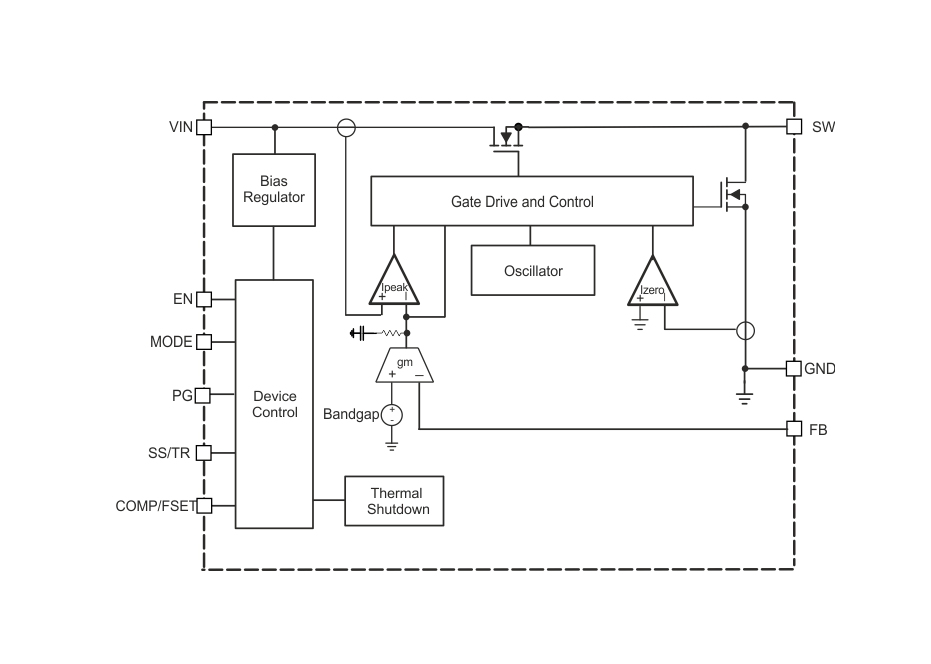

方框圖

概述

TPS62811M是一款高性能、易于使用的同步降壓DC/DC轉換器，適用于需要寬輸入電壓范圍和靈活輸出配置的應用。該轉換器提供高達1A的連續輸出電流，支持2.75V至6V的輸入電壓范圍，并具有多種保護功能。

主要特性

• ?功能安全?：提供文檔支持，助力功能安全系統設計。
• ?寬輸入電壓范圍?：2.75V至6V。
• ?寬輸出電壓范圍?：0.6V至5.5V可調。
• ?高效率?：基于峰值電流模式控制，提供高達95%的效率。
• ?靈活的操作模式?：支持強制PWM模式、PWM/PFM自動切換模式，以及可調開關頻率（1.8MHz至4MHz）。
• ?精確使能控制?：允許用戶定義的輸入欠壓鎖定和精確的電源排序。
• ?全面的保護特性?：包括過流保護、短路保護、過熱保護、輸入欠壓保護等。

應用領域

• ?航空電子設備?
• ?國防無線電?
• ?導彈制導前端?
• ?機載娛樂系統?
• ?鐵路運輸?

功能描述

• ?峰值電流模式控制?：提供快速瞬態響應和穩定的輸出電壓。
• ?軟啟動/跟蹤功能?：通過SS/TR引腳實現軟啟動或輸出電壓跟蹤外部源。
• ?電源良好輸出?：PG引腳提供電源良好指示，便于系統監控。
• ?100%占空比模式?：在輕載或寬輸入/輸出電壓范圍下提供穩定的輸出電壓。
• ?外部同步?：MODE/SYNC引腳支持外部時鐘同步，便于多轉換器并聯應用。

電氣特性

• ?開關頻率?：1.8MHz至4MHz可調。
• ?靜態電流?：典型值為15μA。
• ?輸出電壓準確度?：±1%（FPWM模式下）。
• ?熱關斷閾值?：典型值為170°C。

外部組件選擇

• ?電感?：推薦使用0.47μH的電感，以優化效率和瞬態響應。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：推薦使用至少10μF的陶瓷電容作為旁路電容。

PCB布局指南

• ?輸入和輸出電容?：應盡可能靠近TPS62811M放置，以減小寄生電感和電阻。
• ?反饋電阻分壓器?：應靠近FB引腳放置，避免噪聲耦合。
• ?SW引腳?：保持SW引腳的走線盡可能短且寬，以減小輻射發射和降低損耗。
• ?散熱設計?：在PCB設計中考慮散熱，確保轉換器在高負載下的穩定運行。

總結

TPS62811M是一款高性能、靈活易用的同步降壓DC/DC轉換器，適用于多種高要求的應用場景。其寬輸入電壓范圍、靈活的操作模式、精確的控制功能和全面的保護特性，使得TPS62811M成為電源管理的理想選擇。通過合理的外部組件選擇和PCB布局設計，可以充分發揮TPS62811M的性能優勢，滿足復雜應用對電源系統的嚴格要求。
