在冶金行業中，渣包作為盛接和處理鋼渣的關鍵設備，其運行狀態直接影響到生產安全和效率。

01背景概述

渣包的耳軸部位承載著整個渣包及鋼渣的重量，并在頻繁的工作過程中受到較大的加速力，容易產生疲勞裂紋，從而影響渣包的穩定性和安全性。紅外熱像儀作為一種先進的非接觸式測溫工具，能夠實時透霧監測渣包耳軸的溫度分布，及時發現潛在的安全隱患，為渣包的狀態監測提供了一種有效的解決方法。

02需求分析

渣料緩冷作為冶煉過程中的關鍵環節，其穩定、高效的運行對于整個冶煉廠的生產效率、產品質量以及環境安全具有不可忽視的影響。

然而，在冬季嚴寒的氣候條件下，渣緩冷場地內常常出現蒸汽逸散現象。這些蒸汽不僅來源于冶煉過程中產生的高溫廢氣，也包括地面濕滑時產生的冷凝水蒸發。這些蒸汽在低溫環境下迅速凝結，形成一片白茫茫的霧氣，極大地降低了作業區域的能見度。在這樣的環境下，工人的視線受阻，作業難度顯著增加，不僅影響了生產效率，更增加了作業過程中的安全風險。

03熱成像AI透霧監測系統

熱成像AI透霧監測系統通過非接觸式溫度測量和透霧監測目標的狀態，將清晰的熱成像與4K可見光相機相結合，可快速對監測區域進行準確探測。

熱成像透霧AI監測系統在冶金行業渣包耳軸狀態監測中的應用，為操作人員提供了直觀、準確的監測結果，有效避免了耳軸斷裂等嚴重事故的發生，提高了生產效率和設備的使用壽命。同時，通過數據記錄與分析，還可以為設備維護和保養提供科學依據，降低運維成本。因此，紅外熱像儀是冶金行業渣包耳軸狀態監測的選擇。

系統優勢

?紅外熱成像AI測溫系統24小時全天候進行工作，不受干擾。

?紅外熱像儀可實時對熱風爐進行精準測溫，提供溫度異常點的自動追蹤。

?紅外熱圖可離線二次分析，對任意像素點溫度進行顯示。

?控制端定位溫度異常區域，幫助技術人員及時檢修設備故障區域。

應用案例

方案一：

對比測試：使用可見光鏡頭及熱像鏡頭在相同的時間，對相同的場景，用相同的視角對逸散場景進行對比拍攝。

測試結果：由下圖可見，自然環境下的霧氣加現場冷卻凝結的水霧導致現場白茫茫一片，使用可見光鏡頭及短波紅外鏡頭觀測時，根本無法觀測到設備的渣包耳軸，甚至連渣包的外型都觀測不到。但是使用熱像儀進行觀測，可清晰地觀測渣包的外型及其耳軸。

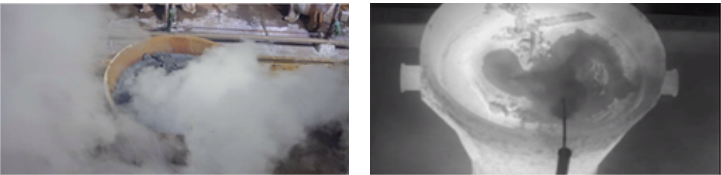

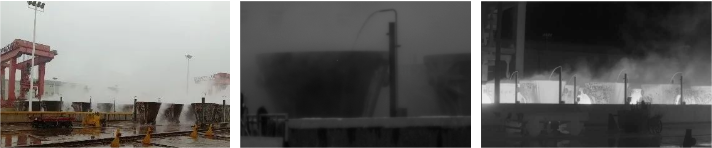

圖：可見光效果VS短波效果VS熱成像效果

方案二：

模擬測試：對不同階段的渣包耳軸進行全流程熱成像及可見光對比。

1、空冷狀態下的觀測（渣包高溫狀態）

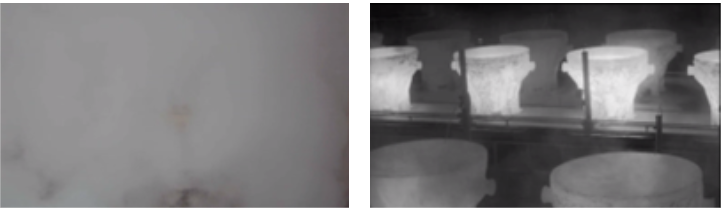

圖：可見光效果vs熱成像效果

結論：可清晰觀測渣包輪廓及耳軸

2、注水狀態下的觀測（水汽最大狀態）

圖：可見光效果vs熱成像效果

結論：可清晰觀測渣包輪廓及耳軸

3、傾倒廢料后的觀測（渣包常溫狀態）

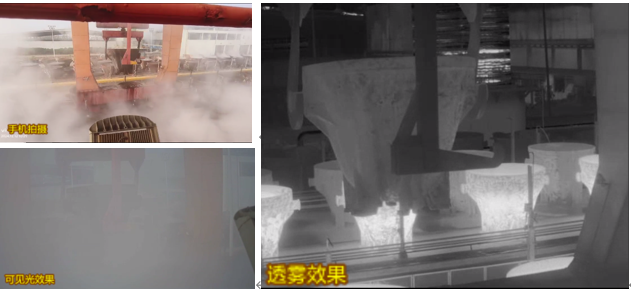

圖：手機效果vs可見光效果vs熱成像效果

?

結論：可清晰觀測渣包輪廓及耳朵

綜上，紅外熱像儀能夠實時透霧獲取渣包耳軸表面的溫度分布信息。由于耳軸部位在產生裂紋時，其內部的熱量傳遞路徑會發生變化，導致表面溫度出現異常分布。紅外熱像儀能夠捕捉到這些溫度異常，并生成熱像圖，為操作人員提供直觀的監測結果。
