LMR36506 是業界最小的 65 V、0.6 A 同步降壓直流/直流轉換器，采用 2 mm × 2 mm HotRod 封裝。這款易于使用的轉換器可以處理高達 70 V 的輸入電壓瞬變，提供出色的 EMI 性能，并支持固定 3.3 V 和其他可調輸出電壓。瞬態容差減少了防止輸入過壓所需的設計工作，并滿足 IEC 61000-4-5 的浪涌抗擾度要求。
*附件：lmr36506.pdf

LMR36506 采用具有內部補償的峰值電流模式控制架構，以最小的輸出電容保持穩定運行。從 RT 引腳到地選擇正確電阻器的LMR36506可以在 200 kHz 至 2.2 MHz 的寬范圍內從外部編程為任何所需的開關工作頻率。精確的 EN/UVLO 功能允許在啟動和關閉期間對設備進行精確控制。電源正常標志具有內置毛刺濾波器和延遲釋放功能，可真實指示系統狀態，無需外部監控器。緊湊的解決方案尺寸和豐富的 LMR36506 功能集簡化了各種工業應用的實施。

特性

• 專為堅固耐用的工業應用而設計：
  • 結溫范圍 –40°C 至 +150°C
  • 高達 70 V 的輸入瞬態保護
  • 寬輸入電壓范圍：3.0 V（下降閾值）至 65 V
  • 低 EMI 和最小開關節點振鈴
  • 提供可調節的固定輸出電壓選項
• 適用于可擴展的工業電源：
  • 引腳與 LMR36503 兼容（65 V，300 mA）
  • 可調開關頻率：200 kHz 至 2.2 MHz，帶 RT 引腳變體
• 最小化解決方案尺寸和成本：
  • 通過內部補償和減少外部元件數量實現最高功率密度
  • 超小型 2 mm × 2 mm HotRod? 封裝，具有可潤濕側面
• 在整個負載范圍內具有高效率和低功耗：
  • 400 kHz 時峰值效率為 93% （12 V 在 、3.3 伏外固定）
  • 400 kHz 時峰值效率為 90% （24 V 在 、3.3 伏外固定）
• 空載時具有超低的工作靜態電流
  • 24 V 時為 4 μA在至 3.3 V 外 （固定輸出選項）

參數

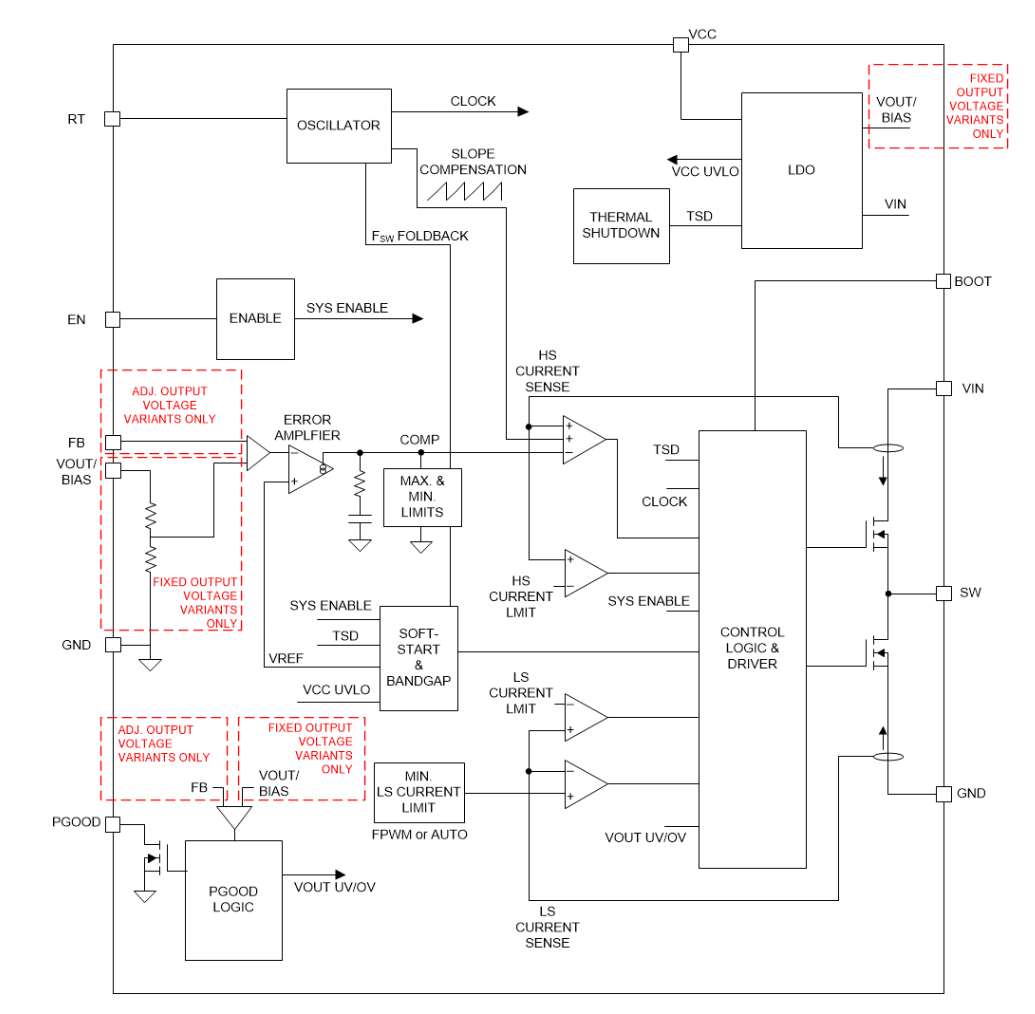

方框圖

1. 產品概述

1.1 主要特點

• ?寬輸入電壓范圍?：3V至65V（跌落閾值），瞬態保護高達70V。
• ?高輸出電流?：0.6A。
• ?高效率?：例如，在400kHz下，12VIN至3.3VOUT的效率為93%；24VIN至3.3VOUT的效率為90%。
• ?小封裝?：2mm x 2mm HotRod?封裝。
• ?低靜態電流?：4μA（24VIN至3.3VOUT，固定輸出選項）。
• ?可調開關頻率?：200kHz至2.2MHz（RT引腳變體）。
• ?低EMI?：優化的電磁干擾性能。

1.2 應用領域

• ?工廠自動化?：現場變送器和過程傳感器。
• ?建筑自動化?：HVAC和消防安全。
• ?家用電器?：花園和電動工具。

2. 功能描述

2.1 控制模式

• ?峰值電流模式控制?：具有內部補償，支持穩定操作且輸出電容最小化。
• ?自動模式?：輕載時采用PFM模式，提高效率。
• ?FPWM模式?：輕載時保持固定頻率操作。

2.2 保護功能

• ?輸入瞬態保護?：高達70V。
• ?熱關斷?：防止過熱損壞。
• ?短路保護?：具有Hiccup模式。
• ? 欠壓鎖定（UVLO） ?：保護設備在輸入電壓過低時不受損害。

2.3 其他功能

• ?電源良好標志?：內置故障濾波器和延遲釋放，提供系統狀態的真實指示。
• ?精密使能/UVLO?：允許精確控制設備的啟動和關閉。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN至GND為-0.3V至70V。
• ?結溫?：-40°C至150°C。
• ?存儲溫度?：-65°C至150°C。

3.2 推薦工作條件

• ?輸入電壓?：3.6V至65V。
• ?輸出電流?：0A至0.6A。
• ?結溫?：-40°C至150°C。

3.3 熱信息

• ?熱阻?：θJA為84.4°C/W（典型值）。

3.4 電氣特性

• ?MOSFET導通電阻?：高側和低側均具有低導通電阻。
• ?開關頻率?：可調，范圍從200kHz至2.2MHz。
• ?靜態電流?：4μA（典型值，無負載）。

4. 應用與實施

4.1 典型應用電路

• 提供了詳細的典型應用電路圖，包括輸入/輸出電容、電感、電阻等元件的選擇。

4.2 設計步驟

• ?選擇開關頻率?：平衡轉換效率和解決方案尺寸。
• ?設置輸出電壓?：使用電阻分壓器網絡（可調輸出選項）或直接將FB/VOUT/BIAS引腳連接到輸出電壓節點（固定輸出選項）。
• ?選擇電感?：基于所需的峰值到峰值紋波電流。
• ?選擇輸出電容?：根據負載瞬態要求和穩定性。

4.3 布局指南

• 強調了關鍵元件（如輸入/輸出電容、電感）的布局和接地策略，以減少噪聲和干擾。

5. 設備與文檔支持

5.1 設備支持

• ?TPSM365R6模塊?：提供更快的上市時間。
• ?WEBENCH? Power Designer?：支持使用TI的WEBENCH? Power Designer工具進行自定義設計。

5.2 文檔支持

• 提供了詳細的數據手冊、應用報告和設計指南，以幫助設計者更好地理解和使用產品。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。

6. 包裝與訂購信息

6.1 封裝選項

• ?VQFN-HR（RPE）封裝?：2mm x 2mm，9引腳。

6.2 訂購信息

• 提供了多種配置選項的部件編號，以滿足不同應用的需求。

7. 其他信息

7.1 商標與版權

• 文檔中提及的HotRod?、PowerPAD?、TI E2E?是Texas Instruments的商標或注冊商標。

7.2 靜電放電警告

• 集成電路可能因靜電放電而損壞，建議使用適當的預防措施。
