TLV62595 是一款高頻同步降壓轉換器，針對緊湊的解決方案尺寸和高效率進行了優化。該器件集成了能夠提供高達 4 A 輸出電流的開關。在中到重負載下，轉換器以脈寬調制 （PWM） 模式運行，開關頻率典型值為 2.2MHz。在輕負載時，該器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率，靜態電流低至 10 μA。
*附件：tlv62595.pdf

該器件基于 DCS 控制拓撲，可提供快速瞬態響應。內部基準可在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6 V，并具有 1% 的高反饋電壓精度。 整個解決方案需要一個小型 470 nH 電感器、一個 4.7 μF 輸入電容器和三個 10 μF 或單個 47 μF 輸出電容器。

該器件采用 6 引腳 1.5mm × 1.5mm QFN 封裝，可提供高功率密度解決方案。

特性

• 效率高達 97%
• 低 R DS（開啟） 電源開關 26 mΩ / 25 mΩ
• 2.5V 至 5.5V 輸入電壓范圍
• 0.6 V 至 4 V 的可調輸出電壓
• 1% 反饋電壓精度（全溫度范圍）
• DCS 控制拓撲
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 10μA 工作靜態電流
• 2.2MHz 典型開關頻率
• 短路保護 （HICCUP）
• 有源輸出放電
• 電源良好輸出
• 熱關斷保護

參數

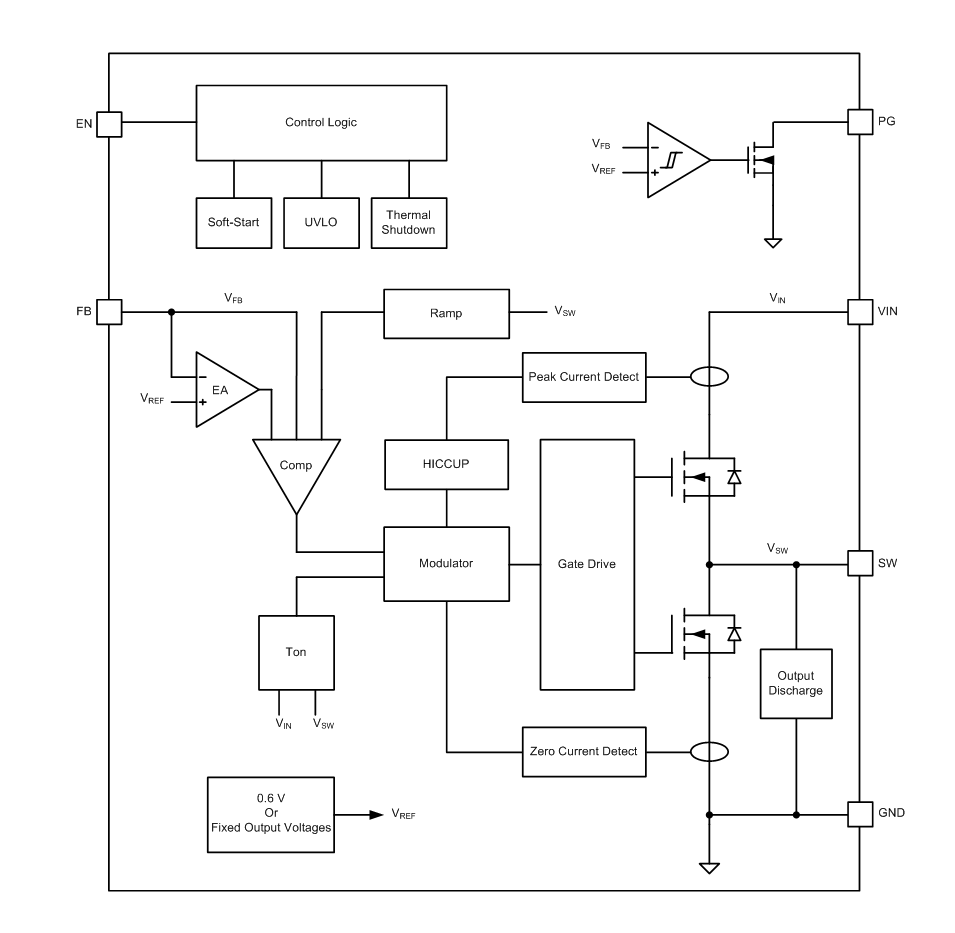

方框圖

1. 產品概述

1.1 主要特點

• ?輸入電壓范圍?：2.5V至5.5V。
• ?輸出電流?：高達4A。
• ?高效率?：最高可達97%。
• ?小封裝?：1.5mm x 1.5mm QFN封裝。
• ?高反饋電壓精度?：1%。
• ?DCS控制拓撲?：提供快速瞬態響應。
• ?輕載模式?：自動進入Power Save Mode（PSM）以提高效率。
• ?保護功能?：包括短路保護（Hiccup模式）、過溫保護和輸出過放電功能。

1.2 應用領域

• ?固態驅動器?
• ?便攜式電子設備?
• ?IP網絡攝像頭?
• ?工業PC?
• ?多功能打印機?

2. 功能描述

2.1 工作模式

• ?PWM模式?：在中等至重載條件下工作，具有典型的2.2MHz開關頻率。
• ?PSM模式?：在輕載條件下自動進入，以維持高效率。

2.2 控制與保護

• ?軟啟動?：避免啟動時的過沖電流，確保輸出電壓的受控上升。
• ?電流限制與短路保護?：防止過流和短路情況，通過Hiccup模式限制輸出功率。
• ?熱關斷?：監測結溫，防止過熱損壞。
• ?電源良好（PG）輸出?：指示輸出電壓是否達到額定值。

2.3 其他功能

• ?100%占空比?：支持最低壓差操作。
• ?輸出放電?：在關閉時主動放電輸出電容。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN至GND為-0.3V至6V。
• ?結溫?：-40°C至125°C。
• ?存儲溫度?：-65°C至150°C。

3.2 推薦工作條件

• ?輸入電壓?：2.5V至5.5V。
• ?結溫?：-40°C至125°C。

3.3 熱信息

• ?熱阻?：θJA為129.5°C/W（JEDEC封裝）。

3.4 電氣特性

• ?靜態電流?：10μA（典型值，無負載）。
• ?關斷電流?：0.05μA（典型值）。
• ?輸出電壓范圍?：0.6V至4V（可調）。
• ?開關頻率?：2.2MHz（典型值）。

4. 應用與實施

4.1 典型應用電路

• 提供了詳細的典型應用電路圖，包括輸入/輸出電容、電感、電阻等元件的選擇。

4.2 設計步驟

• ?選擇輸出電壓?：使用外部電阻分壓器設置。
• ?選擇電感?：基于所需的紋波電流和負載電流。
• ?選擇電容?：輸入電容用于提供低阻抗電源，輸出電容用于減少紋波。

4.3 布局指南

• 強調了關鍵元件的布局，包括輸入/輸出電容、電感和IC的接近放置，以減少寄生電感和電阻。

5. 設備與文檔支持

5.1 設備支持

• ?WEBENCH? Power Designer?：支持使用TI的WEBENCH? Power Designer工具進行自定義設計。

5.2 文檔支持

• 提供了詳細的數據手冊、應用報告和設計指南。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。

6. 包裝與訂購信息

6.1 封裝選項

• ?VSON-HR（DMQ）封裝?：1.5mm x 1.5mm，6引腳。

6.2 訂購信息

• 提供了部件編號和訂購信息，包括不同的封裝和溫度等級選項。

7. 其他信息

7.1 商標與版權

• 文檔中提及的TI E2E?和WEBENCH?是Texas Instruments的商標或注冊商標。

7.2 靜電放電警告

• 集成電路可能因靜電放電而損壞，建議使用適當的預防措施。
