｜前言

光伏系統的防逆流保護與柔性調節是保障電網安全、提升自發自用率的核心技術，尤其適用于工商業屋頂光伏、園區微電網等場景。

02

防逆流保護的本質

問題：光伏發電量 > 本地負載消耗時，多余電能會反向流入公共電網（逆流）。

風險：

違反電網公司“禁止倒送電”規定（面臨罰款或強制脫網）；

沖擊電網設備（如變壓器過載、電壓波動）；

影響區域電能質量（諧波、相位失衡）。

傳統方案缺陷：

? 硬性斷開光伏逆變器（棄光損失發電收益）；

? 響應速度慢（依賴機械繼電器，動作延遲≥200ms）。

03

柔性調節：動態平衡發電與負載

通過實時調節光伏輸出功率，確保 光伏發電 ≤ 本地負載，實現：

零逆流：徹底避免反向供電；

最大化自用：光伏發電100%被本地消耗，減少電網購電；

平滑控制：功率調節精度達1%，無沖擊斷電。

04

安科瑞防逆流方案

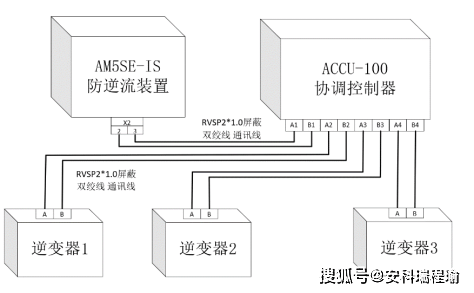

安科瑞協調控制器ACCU-100結合防逆流保護裝置AM5SE-IS方案，通過監測公共連接點逆流情況，一旦檢測到逆流或即將出現逆流，就會通過通信接口發送信號給協調控制器，協調控制器通過監測市電總進線處的功率和實時的發電功率，經過系統的計算生成對應的逆變器調節指令，來實現光伏防逆流的柔性調節功能。同時防逆流保護裝置內設置逆功率或者低功率保護功能作為柔性調節失控下的逆流保障。這種方法既可以保證電力系統按照設計運行，保護電網的安全和穩定，又可以最大化利用光伏發電。

05

光伏防逆流位置

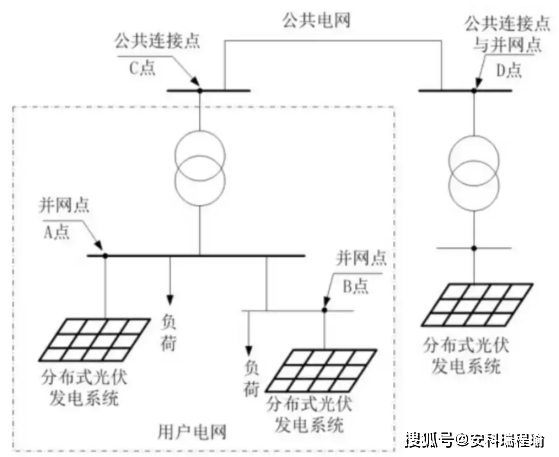

如圖所示，虛框?yàn)橛脩綦娋W(wǎng)，該用戶電網通過公共連接點C與電網相連。在用戶電網內部，有兩個分布式光伏發電系統，分別通過A點和B點與用戶電網相連，A點和B點均為并網點，但不是公共連接點。在D點有分布式光伏發電系統直接與公共電網相連，D點是并網點，也是公共連接點。因此分布式光伏的防逆流應當監視公共連接點（C或者D點）處的上網功率。

06

｜方案組成

通過在市電進線處安裝防逆流裝置（針對多進線多并網點的，可以采用主從機防逆流裝置），實時監測光伏上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

數據采集

根據現場環境，對光伏防逆流所需設備進行數據采集。

1）市電連接點

主要功能：監測市電實時交互功率。

相關設備：關口表或防逆流保護裝置。

2）光伏并網柜

主要功能：監測光伏設備的實時功率、通信狀態、運行狀態等。

相關設備：光伏并網電表、斷路器狀態。

設備關系：光伏節點下可能包含多個光伏單元。

3）光伏單元

主要功能：執行光伏功率調控命令。

相關設備：光伏逆變器、SmartLogger（華為數據采集器，可批量控制光伏逆變器）。

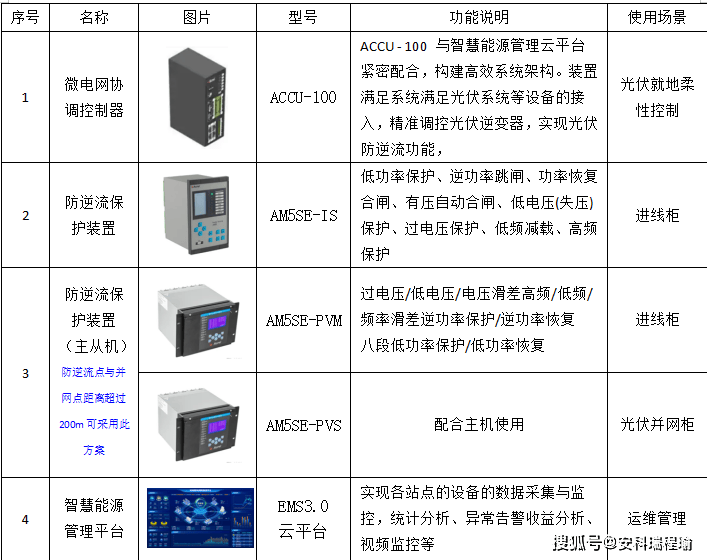

ACCU-100微電網協調控制器

ACCU-100 與智慧能源管理云平臺緊密配合，構建高效系統架構?？刂破骶珳?zhǔn)調控分布式能源，并與云端平臺實時交互，響應云端策略配置，實現跨站點、跨區域海量數據接入與分析，為各站點提供精準管控與最佳控制方案，遠程監控運維功能進一步提升管理效率。

AM5SE防逆流保護裝置

具有：逆功率跳閘、逆功率恢復合閘；低功率跳閘、低功率恢復合閘。在控制器出現故障或通訊中斷等異常情況下，能夠迅速切斷或者輪切并網柜斷路器，保障電網安全。

07

｜結語

現在，隨著分布式光伏裝機越來越多，某些地方出現紅區，當?shù)仉娏疽笮陆ǚ植际焦夥园l(fā)自用，進行做防逆流措施，以滿足當?shù)仉娏镜囊?guī)定和要求，是重中之重。
