TPS543820E 是一款高效 18V、8A 同步降壓轉換器，采用內部補償?shù)墓潭l率高級電流模式控制。它能夠在高達 2.2 MHz 的開關頻率下運行時提供高效率。該器件采用小型 2.5mm × 3mm HotRod? VQFN 封裝，在高頻下具有高效率，使其成為需要小解決方案尺寸的設計的最佳選擇。固定頻率控制器可在 500 kHz 至 2.2 MHz 范圍內工作，并可以使用 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、可選軟啟動時間、蒙通啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。
*附件：tps543820e.pdf

特性

• 固定頻率、內部補償?shù)母呒夒娏髂Ｊ?（ACM） 控制
• 集成 25mΩ 和 6.5mΩ MOSFET
• 輸入電壓范圍：4 V 至 18 V
• 輸出電壓范圍：0.5 V 至 7 V
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 五種可選開關頻率：500 kHz、750 kHz、1 MHz、1.5 MHz 和 2.2 MHz
• 可同步至外部時鐘
• 在整個溫度范圍內，電壓基準精度為 0.5V、±0.5%
• 可選軟啟動時間：0.5 ms、1 ms、2 ms 和 4 ms
• 單調啟動至預偏置輸出
• 可選電流限制，支持 8A 和 6A作
• 啟用，具有可調輸入欠壓鎖定
• 電源良好輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• –55°C 至 150°C 工作結溫
• 間距為 0.5mm 的 2.5mm × 3mm、14 引腳 VQFN-HR 封裝

參數

方框圖

1. 產品概述

1.1 主要特點

• ?輸入電壓范圍?：4V至18V。
• ?輸出電流?：高達8A。
• ?開關頻率?：500kHz至2.2MHz，可同步至外部時鐘。
• ?高效率?：采用內部補償?shù)母呒夒娏髂Ｊ剑ˋCM）控制。
• ?封裝?：2.5mm x 3mm HotRod? VQFN-HR封裝。
• ?保護功能?：包括過壓、欠壓、過流、過溫和短路保護。
• ?應用溫度范圍?：-55°C至150°C。

1.2 應用領域

• ?國防與航空航天?
• ?醫療設備?
• ?堅固型通信?
• ?鐵路運輸?
• ?航空電子與飛機控制?

2. 功能描述

2.1 控制模式

• ?高級電流模式（ACM）控制?：提供穩定的靜態和瞬態操作，無需復雜的外部補償設計。
• ?同步整流?：集成25mΩ和6.5mΩ MOSFETs，提高轉換效率。

2.2 保護功能

• ? 過壓保護（OVP） ?：防止輸出電壓超過設定值。
• ? 欠壓保護（UVP） ?：在輸入電壓過低時關閉輸出。
• ? 過流保護（OCP） ?：限制輸出電流，防止短路和過載。
• ? 過溫保護（OTP） ?：在結溫超過165°C時關閉輸出。
• ?短路保護?：通過Hiccup模式限制短路時的輸出功率。

2.3 其他功能

• ?軟啟動?：可選軟啟動時間，減少啟動時的過沖電流。
• ?電源良好（PGOOD）輸出?：指示輸出電壓是否穩定。
• ?可調整UVLO?：通過EN引腳調整輸入欠壓鎖定閾值。
• ?多種輸出電壓選項?：支持0.5V至7V的可調輸出電壓。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN至GND為-0.3V至20V。
• ?結溫?：-55°C至150°C。

3.2 推薦工作條件

• ?輸入電壓?：4V至18V。
• ?輸出電壓?：0.5V至7V。
• ?輸出電流?：高達8A。

3.3 熱信息

• ?熱阻?：θJA根據封裝和PCB布局而異。

3.4 電氣特性

• ?靜態電流?：根據工作模式和輸入電壓而異。
• ?軟啟動時間?：可選0.5ms、1ms、2ms和4ms。
• ?開關頻率?：500kHz至2.2MHz，可同步至外部時鐘。

4. 應用與實施

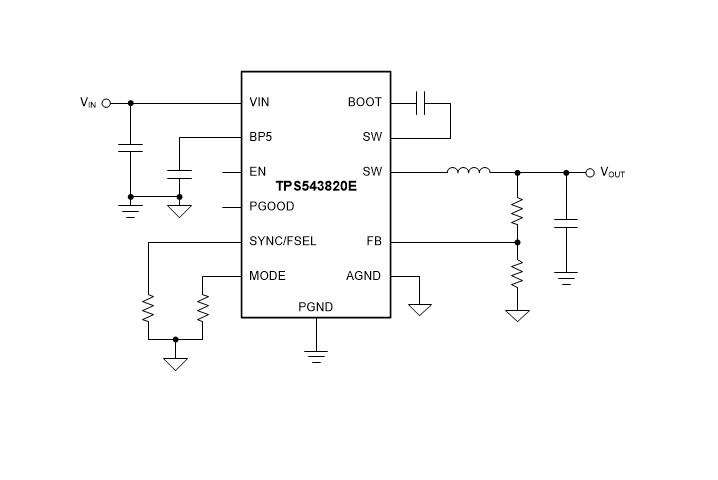

4.1 典型應用電路

• 提供了多個典型應用電路圖，包括不同輸出電壓和負載條件的配置。

4.2 設計步驟

• ?選擇開關頻率?：根據解決方案尺寸和效率需求選擇。
• ?選擇電感?：基于所需的紋波電流和負載電流。
• ?選擇電容?：輸入電容用于濾波和去耦，輸出電容用于減少紋波和提供瞬態響應。

4.3 布局指南

• 強調了關鍵元件的布局，包括輸入/輸出電容、電感和IC的接近放置，以減少寄生電感和電阻。

5. 設備與文檔支持

5.1 設備支持

• ?WEBENCH? Power Designer?：支持使用TI的WEBENCH? Power Designer工具進行自定義設計。

5.2 文檔支持

• 提供了詳細的數據手冊、應用報告和設計指南。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。

6. 包裝與訂購信息

6.1 封裝選項

• ?VQFN-HR（RPY）封裝?：2.5mm x 3mm，14引腳。

6.2 訂購信息

• 提供了部件編號和訂購信息，包括不同的封裝和溫度等級選項。

7. 其他信息

7.1 商標與版權

• 文檔中提及的TI E2E?是Texas Instruments的商標。

7.2 靜電放電警告

• 集成電路可能因靜電放電而損壞，建議使用適當?shù)念A(yù)防措施。
