TPS62850x-Q1 是引腳對引腳 1A、2A（連續）和 3A（峰值）高效率、易于使用的同步降壓直流/直流轉換器系列。這些器件基于峰值電流模式控制拓撲。這些器件專為汽車應用而設計，例如信息娛樂和高級駕駛員輔助系統。低電阻開關允許高達 2A 的連續輸出電流和 3A 的峰值電流。在 TPS62850x-Q1 中，開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節。這些器件還可以與相同頻率范圍內的外部時鐘同步。在 PWM/PFM 模式下，器件在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。該系列在 PWM 模式下提供 1% 的輸出電壓精度，有助于設計具有高輸出電壓精度的電源。

TPS62850x-Q1 采用 SOT583 封裝。
*附件：tps628501-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 針對低 EMI 要求進行了優化
  • 可選的偽隨機擴頻可降低峰值發射
• TJ = –40°C 至 +150°C
• 1A 和 2A（連續）和 3A（峰值）轉換器系列
• 輸入電壓范圍：2.7V 至 6V
• 靜態電流：17μA （典型值）
• 輸出電壓從 0.6V 到 5.5V
• 輸出電壓精度 ±1%（PWM作）
• 強制 PWM 或 PWM/PFM作
• 可調開關頻率：1.8MHz 至 4MHz
• 精確的 ENABLE 輸入允許：
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 折返過流保護 – 可選
• 帶窗口比較器的電源正常輸出

參數

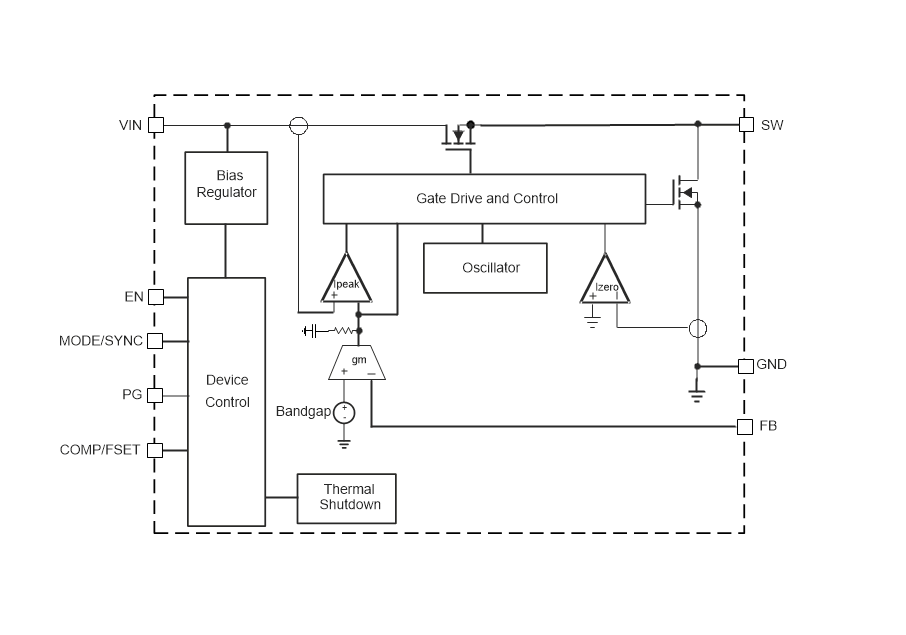

方框圖

1. 產品概述

1.1 主要特點

• ?輸入電壓范圍?：2.7V至6V。
• ?輸出電流?：連續1A/2A，峰值3A。
• ?AEC-Q100認證?：適用于汽車應用，溫度等級1：-40°C至+125°C。
• ?功能安全?：支持功能安全系統設計。
• ?低EMI?：可選偽隨機擴頻降低峰值發射。
• ?調節模式?：強制PWM或PWM/PFM操作。
• ?高效率?：高達97%的效率。
• ?封裝?：SOT583封裝。

1.2 應用領域

• ?ADAS攝像頭與傳感器融合?
• ?環視ECU?
• ?混合與可重構儀表簇?
• ?車載信息娛樂系統?
• ?外部放大器?

2. 功能描述

2.1 控制模式

• ?峰值電流模式控制?：提供快速瞬態響應。
• ?自動進入PFM模式?：在輕載時保持高效率。

2.2 保護功能

• ?過流保護?：具有折返特性，防止損壞。
• ?熱關斷?：防止過熱損壞。
• ?電源良好（PG）輸出?：帶窗口比較器，指示輸出電壓狀態。
• ? 欠壓鎖定（UVLO） ?：防止低輸入電壓時的誤操作。

2.3 其他功能

• ?精確使能（EN）輸入?：允許用戶定義的欠壓鎖定和精確排序。
• ?100%占空比模式?：支持最低壓差操作。
• ?輸出放電?：在禁用時確保輸出電壓下降。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN至GND為-0.3V至7V。
• ?結溫?：-40°C至+150°C。

3.2 推薦工作條件

• ?輸入電壓?：2.7V至6V。
• ?輸出電壓?：0.6V至5.5V。
• ?輸出電流?：連續1A/2A，峰值3A。

3.3 熱信息

• ?熱阻?：θJA為110°C/W（JEDEC標準PCB）。

3.4 電氣特性

• ?靜態電流?：典型值為17μA。
• ?輸出電壓精度?：±1%（PWM操作）。
• ?開關頻率?：可調，范圍從1.8MHz至4MHz。

4. 應用與實施

4.1 典型應用電路

• 提供了多種典型應用電路圖，包括不同輸出電壓和電流配置的示例。

4.2 設計步驟

• ?選擇輸出電壓?：通過電阻分壓器設置。
• ?選擇電感?：基于所需的紋波電流和負載電流。
• ?選擇電容?：輸入電容用于濾波，輸出電容用于減少紋波。

4.3 布局指南

• 強調了關鍵元件的布局，包括輸入/輸出電容和電感的接近放置，以減少寄生電感和電阻。
