TPS54622-EP 器件采用熱增強型 3.5mm × 3.5mm VQFN 封裝，是一款功能齊全的 17V、6A 同步降壓轉換器，通過高效率并集成高側和低側 MOSFET，針對小型設計進行了優化。通過電流模式控制（減少元件數量）和選擇高開關頻率（減少電感器的占用空間），可以進一步節省空間。
*附件：tps54622-ep.pdf

輸出電壓啟動斜坡由 SS/TR 引腳控制，該引腳允許作為獨立電源運行或在跟蹤情況下運行。通過正確配置 enable 和 open-drain power good 引腳，也可以實現電源排序。

高側 FET 上的逐周期電流限制可在過載情況下保護器件，并通過防止電流失控的低側拉電流限制得到增強。還有一個低側灌電流限制，用于關閉低側 MOSFET，以防止過大的反向電流。如果過流情況持續的時間超過預設時間，則會觸發打嗝保護。當芯片溫度超過熱關斷溫度時，熱打嗝保護會禁用器件，并在內置熱關斷打嗝時間后再次啟用該器件。

特性

• 集成 26mΩ 和 19mΩ MOSFET
• 分離電源軌：PVIN 上為 1.6 V 至 17 V
• 200kHz 至 1.6MHz 開關頻率
• 與外部時鐘同步
• 0.6V ±1% 電壓基準過熱
• 打嗝電流限制
• 單調啟動至預偏置輸出
• 可調慢速啟動和電源排序
• 用于欠壓和過壓的電源良好輸出監視器
• 可調輸入欠壓鎖定
• 引腳與 TPS54620 兼容

參數

方框圖

?1. 概述?
TPS54622-EP是一款17V輸入、6A輸出的同步降壓轉換器，集成了26m?和19m?的MOSFETs，適用于高密度分布式電源系統、高性能點負載調節以及寬帶、網絡和光通信基礎設施。其特點包括高效率、小封裝、寬輸入電壓范圍（1.6V至17V）和可調開關頻率（200kHz至1.6MHz）。

?2. 主要特性?

• ?集成MOSFETs?：內置高邊和低邊MOSFET，減少外部組件數量。
• ?寬輸入電壓范圍?：支持1.6V至17V的輸入電壓范圍。
• ?可調開關頻率?：開關頻率可調，最高可達1.6MHz，允許通過選擇輸出濾波器組件來優化效率和尺寸。
• ?保護功能?：包括過流保護、熱關斷、輸出過壓保護等。
• ?電源良好輸出?：用于監控欠壓和過壓。
• ?可調輸入欠壓鎖定?：通過引腳配置可調。
• ?與TPS54620引腳兼容?。

?3. 應用?

• 高密度分布式電源系統
• 高性能點負載調節
• 寬帶、網絡和光通信基礎設施
• 支持國防、航天和醫療應用

?4. 封裝與尺寸?

• 采用3.5mm x 3.5mm的VQFN封裝，具有裸露的熱焊盤，以改善熱性能。

?5. 功能描述?

• ?固定頻率PWM控制?：采用可調固定頻率、峰值電流模式控制，簡化外部頻率補償。
• ?連續電流模式操作?：作為同步降壓轉換器，在所有負載條件下通常工作在連續導通模式（CCM）。
• ? 輸入電壓引腳（VIN和PVIN） ?：允許VIN和PVIN引腳一起或單獨使用，提供靈活的輸入電壓配置。
• ?電壓參考?：產生精確的±1%電壓參考。
• ?輸出電壓調整?：通過電阻分壓器設置輸出電壓。
• ?安全啟動?：設計為安全單調啟動到預偏置輸出。
• ?誤差放大器?：使用跨導誤差放大器比較VSENSE引腳電壓與內部電壓參考。
• ?斜率補償?：添加補償斜坡以防止次諧波振蕩。
• ?使能和欠壓鎖定調整?：EN引腳提供電氣開/關控制，并具有內部上拉電流源，允許通過外部電阻調整輸入電壓欠壓鎖定（UVLO）。
• ?可調開關頻率和同步?：RT/CLK引腳可用于設置開關頻率，并支持與外部時鐘同步。
• ?慢啟動?：通過SS/TR引腳上的電容器實現慢啟動時間。
• ? 電源良好（PWRGD） ?：用于監控輸出電壓，并在欠壓或過壓時提供指示。
• ? 輸出過壓保護（OVP） ?：最小化輸出電壓過沖。
• ?過流保護?：包括高邊和低邊MOSFET的過流保護。
• ?熱關斷?：在結溫超過熱關斷閾值時關閉設備。

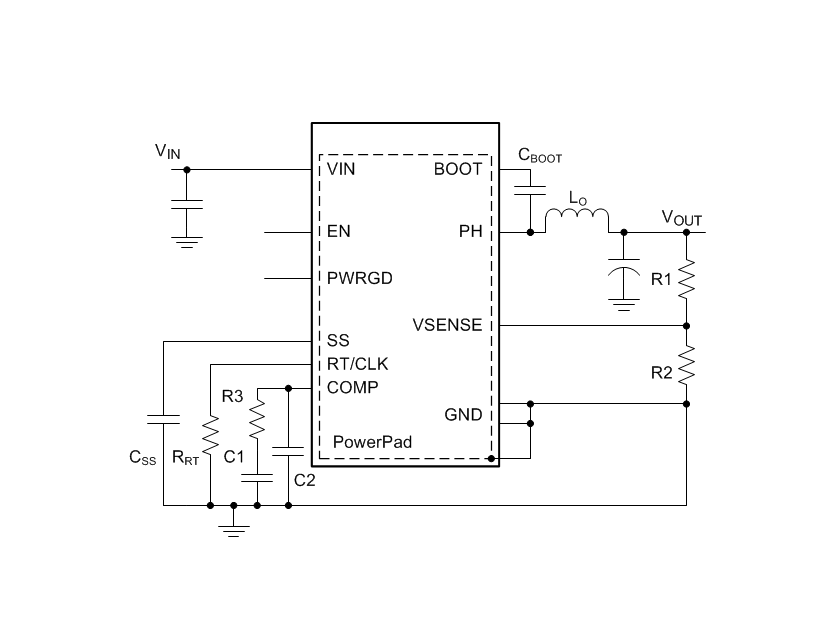

?6. 典型應用電路?

• 提供了典型應用電路圖，包括輸入電容、輸出電感、輸出電容、補償網絡等組件的選擇和計算。

?7. 布局指南?

• 提供了PCB布局指南，包括電源跡線、地連接、旁路電容的放置等，以確保最佳電氣和熱性能。
