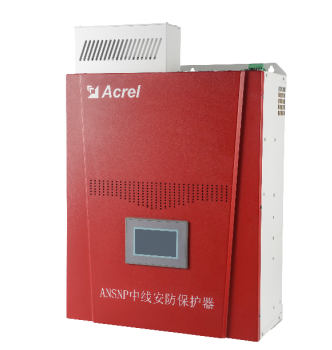

安科瑞 ANSNP 中線安防保護器是一款專為治理中性線過電流而設計的電力電子裝置，以下將從其優勢、工作原理、功能特點、技術參數、應用場景、安裝注意事項等方面進行詳細介紹：

中線安防保護器相比濾波器優勢：

認證方面，有源濾波無法取得公安部消防認證出具的檢測安防報告，中線安防保護器是結合電氣消防和諧波治理一起做的，中線安防保護器可以取得公安部消防認證出具的安防報告，而且設備外殼采用紅色涂層，具有電氣警示作用。

若單純用有源濾波來治理三次諧波，可能會抬升N線對地的電壓，長時間會對用電及治理設備產生損壞，而中線安防保護器消除N線電流的同時，可以降低N線對地的電壓，保護用電設備。

中線安防保護器更加注重設備的電氣安全。內部的設計和有源電力濾波器存在區別。中線安防保護器可以同時滿足對三相不平衡和3N次諧波帶來的中性線過電流問題，其有著過流反饋信號輸出，在一般正常運行過程中，只會消除中性線電流，當出現超出正常運行的設定值后，可以短時間內過電流和過溫運行或限制運行電流，并反饋記錄情況，方便后期維護和檢查原因，而當過流情況無法消除后，系統會迅速給出繼電器反饋信號，這樣既可以外接報警裝置進行過流警報，也可以外接控制斷路器動作，進一步預防火災發生，模塊中的風扇調速功能可以根據實際情況控制風扇轉速，進一步降低模塊本身能耗，同時合理的降低模塊運行噪音。

我司的中線安防保護器，有增加了手機通訊功能，中線安防保護器的大多用在末端治理，由于末端樓層配電間空間狹小不方便維護，安裝中線安防保護器后可以通過手機APP進行設備的遙測遙信和遙控，通過手機APP可以控制設備的啟停，方便運維和維護。

• 工作原理：通過電流檢測環節采集系統中性線上過電流信息，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與過電流幅值相等方向相反的補償電流，并注入中性線，從而消除中性線中過大的電流。
• 功能特點
• 治理：可同時治理 3N 次諧波和三相不平衡引發的中性線過電流，全響應時間≤5ms，瞬時響應≤100μs，能夠快速抑制電流異常。
• 諧波治理：能捕捉 3-25 次諧波（可選配至 49 次），補償率超過 90%。
• 三相平衡調節：自動調節負載分配，讓三相電流回歸均衡，使設備運行更穩定。
• 智能控制：配備 DSP 高速數字控制系統，支持過流反饋值自主設定、風扇自動調速等功能，兼顧補償與節能降噪。
• 實時監控預警：通過手機 APP 可實時查看電流、電壓、諧波數據，異常時秒級報警。
• 安全可靠：采用進口 IGBT 和三電平拓撲結構，功率密度大，可靠性高；模塊化設計便于維護，防護等級 IP20，適應多種室內環境。
• 人性化交互：配備 7.0 寸彩色觸摸屏，用戶可以通過觸摸屏查看系統參數、進行設置和操作，操作簡便直觀。
• 靈活安裝：支持壁掛或柜內安裝，無需改造原有線路，即插即用。
• 技術參數額定電壓：AC380V±15%。
• 響應時間：全響應時間≤5ms。
• 補償方式：線性補償。
• 自身損耗：≤2.5%。
• 效率：≥97.5%。
• 諧波補償電流：不同型號有所不同，如 ANSNP70-0.4/B 的諧波補償電流為 0-200A。
• 應用場景
• 工業廠房：工廠中的變頻器、電焊機、大型電機等設備是諧波的主要來源，ANSNP 中線安防保護器能夠實時跟蹤和補償諧波電流，防止設備過熱和損壞，保障生產線的連續運行。
• 數據中心：數據中心對電能質量要求高，任何電力波動都可能造成數據丟失或設備損壞。ANSNP 中線安防保護器能夠快速響應諧波變化，確保數據中心電力系統的穩定性和可靠性。
• 醫院：醫療設備對電力質量要求嚴格，諧波干擾可能導致設備誤操作或損壞。ANSNP 中線安防保護器能夠有效消除諧波，確保醫療設備的正常運行。
• 商業場所：商場、超市、寫字樓等場所存在大量 LED 照明和電子設備，是諧波重災區，ANSNP 中線安防保護器可保障電力系統穩定運行，避免因諧波和三相不平衡導致的問題。
• 居民小區：尤其是多戶共用配電時，容易出現三相不平衡問題，ANSNP 中線安防保護器可以解決家庭用電中的電壓不穩、電器損壞等問題。
• 安裝注意事項ANSNP中線安防保護器安裝注意事項

1）本設備為強迫風冷壁掛式設備，室內壁掛安裝。設備底面板為散熱進風口，同時正面裝配了7.0英寸液晶屏用于設備的近端人機交互；設備頂板為散熱出風口，同時含有一次及二次線纜的接線端口；2）設備頂板包含一次接線端子（三相四線制為A/B/C/N/N、三相三線制為A/B/C）以及電流互感器、配件供電、緊急停機、通訊）等二次接線端子；3）模塊需要接地，設備出線端子后方有接地端子。

注：三相四線制設備的A/B/C相線與N線嚴禁接反，接反后會引起相間短路，造成設備嚴重損壞。

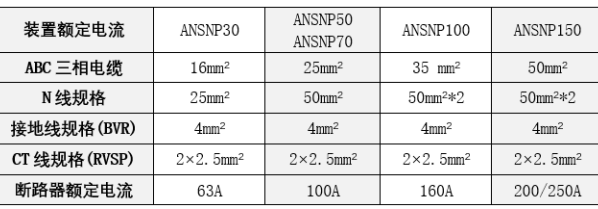

2、線纜選擇

注：ANSNP設備頂板包含2個N線端子，2個N線端子在設備內部并聯；當N線工作電流不大于額定相線電流時，僅需連接1根N線；當N線工作電流大于額定相線電流時，需連接2根N線。具體長度和銅線規格參考實際現場情況。

例：單臺ANSNP100模塊A、B、C相線可以輸出電流為100A,同一配電箱下使用單臺模塊時，模塊出線斷路器可使用160A/3P；2臺模塊并機時可共用一個350A/3P斷路器,3臺及以上模塊并機共用一個斷路器時根據電流大小合理增大斷路器容量。

3、互感器選擇與接線

電流互感器：開口/閉口式，精度0.5級，適配范圍支持100:5~10000:5，互感器的規格容量可參考所治理的末端配電箱的斷路器容量，比如400/5或500/5等。

電流互感器線纜要求為：低煙、無鹵、阻燃，2.5mm2。

下圖（1）為單臺模塊接線方式，圖2為模塊并機接線方式。

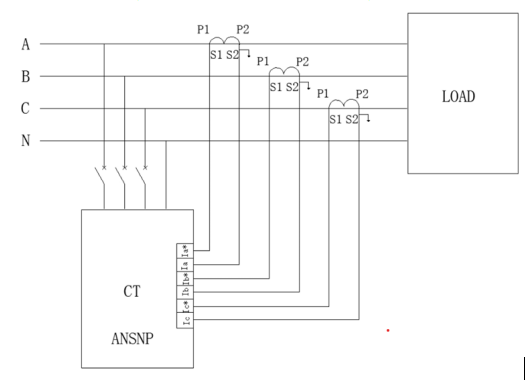

圖1 單臺模塊接線方式

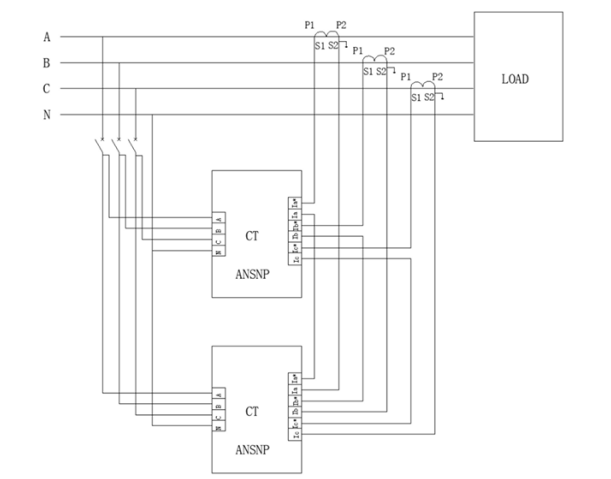

圖2 兩臺模塊并機接線方式

注：1）主回路接線應保證電網相序與ANSNP中線安防保護器相序一致，否則中線安防保護器可能不能正常工作；2）每只互感器的 S1、S2必須與相應標號的端子對應，嚴禁二次側開路。否則可能會引起互感器燒毀；3）大于等于3臺以上 ANSNP 模塊并機時，A、B、C、N接線和互感器接線參考圖2中2臺并機串聯方法。

4、設備安裝要求

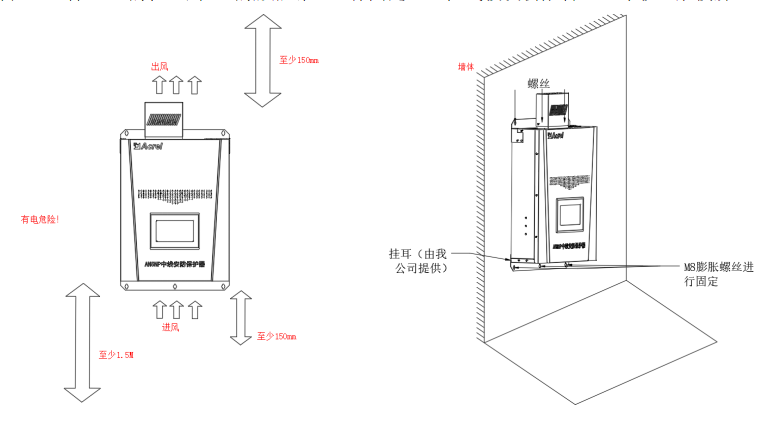

壁掛模塊安裝時，模塊從下方進風，向上排風。熱量從下往上散發，模塊上下出口至少要預留150mm的進出風空間且安裝位置與地面的距離要在1.5米以上，禁遮擋出風口。

壁掛式模塊通常安裝在墻壁上或者尺寸較小的柜體內，標準配置一對掛耳，如圖所示。可在墻壁打Φ10的孔，用M8的膨脹螺絲進行固定。壁掛式模塊會配備7.0寸彩色觸摸屏。

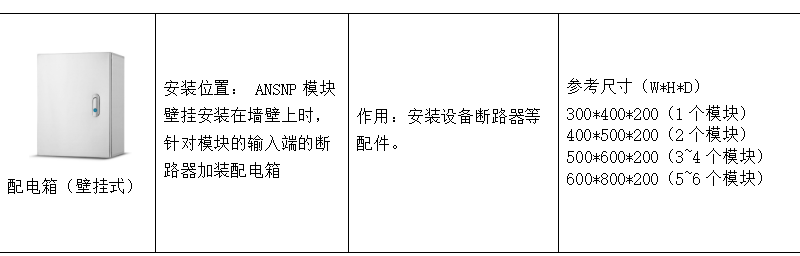

5、斷路器配電箱
