LMQ61460 是一款高性能 DC-DC 同步降壓轉換器，集成了旁路電容器。借助集成的高壓側和低壓側 MOSFET，可在 3.0 V 至 36 V 的寬輸入范圍內提供高達 6 A 的輸出電流;可承受 42 V 電壓，簡化輸入浪涌保護設計。該器件實現了從 dropout 的軟恢復，消除了輸出上的過沖。
*附件：lmq61460.pdf

該器件專為實現最低 EMI 而設計。該器件集成了偽隨機擴頻、集成旁路電容器、可調節的 SW 節點上升時間、具有低開關節點振鈴的低 EMI VQFN-HR 封裝，以及易于使用的優化引腳排列。開關頻率可在 200 kHz 和 2.2 MHz 之間同步，以避免噪聲敏感頻段。此外，可以選擇頻率以提高低工作頻率下的效率，或在高工作頻率下選擇更小的解決方案尺寸。

自動模式在輕負載下運行時支持頻率折返，允許的空載電流消耗僅為 7 μA（典型值）和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換，以及極低的 MOSFET 導通電阻和外部偏置輸入，確保了整個負載范圍內的出色效率。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 針對超低 EMI 要求進行了優化
  • Hotrod? 封裝最大限度地減少了開關節點振鈴
  • 內部旁路電容器可降低 EMI
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放
  • 可調開關節點上升時間
• 專為惡劣應用而設計
  • 支持 42V 瞬態
  • 0.4V 壓差，4A 負載（典型值）
• 所有負載下的高效功率轉換
  • 13.5V 時空載電流為 7μA 在 、3.3 伏外
  • 1 mA、13.5 V 時 PFM 效率為 90% 在 、5 V外
  • 低 MOSFET 導通電阻
    • R DS_ON_HS = 41 mΩ（典型值）
    • R DS_ON_LS = 21 mΩ（典型值）
• 用于提高效率的外部偏置選項
• 引腳兼容：
  • LM61460（36 V，6 A）

參數

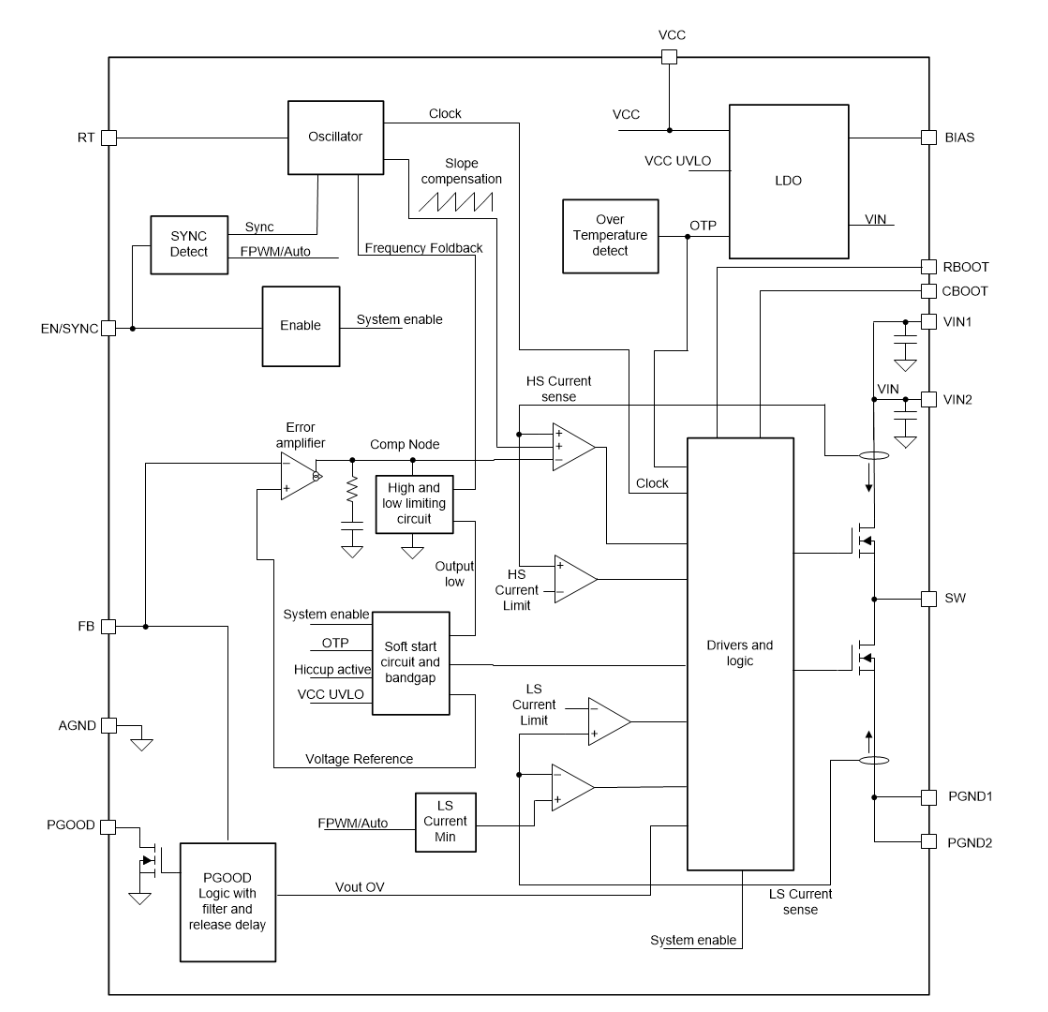

方框圖

1. 概述

LMQ61460是一款高性能、低EMI的同步降壓DC/DC轉換器，支持寬輸入電壓范圍（3V至36V），最大輸出電流可達6A。該轉換器專為需要高效率和低電磁干擾的工業應用設計，如USB Type-C、工業機器人、工業PC等。

2. 主要特性

• ?寬輸入電壓范圍?：3V至36V，可承受42V的瞬態電壓。
• ?高輸出電流?：最大6A輸出電流。
• ?低EMI設計?：集成偽隨機擴頻、低EMI VQFN-HR封裝、可調SW節點上升時間等特性。
• ?高效率?：在多種負載條件下均能保持高效率，如90%的PFM效率（1mA負載，13.5V輸入，5V輸出）。
• ?多種保護功能?：包括過流保護、短路保護（打嗝模式）、熱關斷保護等。
• ?快速瞬態響應?：支持無縫的PWM和PFM模式切換，確保負載瞬態時的快速響應。
• ?易用性?：與LM61460引腳兼容，提供TPSM63606模塊以加快上市時間。

3. 應用

• USB Type-C
• 工業機器人CPU板
• 工業PC單板計算機
• 測試和測量?jī)x器
• 通用寬輸入降壓應用

4. 功能描述

• ?偽隨機擴頻?：減少峰值排放，降低EMI。
• ?可調SW節點上升時間?：通過外部電阻調整，進一步優化EMI性能。
• ?軟恢復功能?：從掉電狀態恢復時消除過沖。
• ?頻率同步?：可將開關頻率同步到系統時鐘，避免敏感頻率帶。
• ?Auto模式?：輕載時自動切換到PFM模式，提高效率。
• ?外部偏置選項?：通過外部偏置輸入提高整體效率。

5. 電氣特性

• ?輸入電壓范圍?：3V至36V，可承受42V瞬態。
• ?輸出電壓范圍?：可調，最低可達0.6V。
• ?開關頻率范圍?：200kHz至2.2MHz。
• ?無負載電流?：典型值7μA（13.5V輸入，3.3V輸出）。
• ?效率?：高效率覆蓋所有負載范圍，如90%的PFM效率（輕載條件）。

6. 封裝與尺寸

• VQFN-HR封裝，14引腳，尺寸為4.00mm x 3.50mm。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻等組件的選擇和設計指南。

8. 布局指南

文檔強調了PCB布局對EMI性能和整體效率的重要性，并提供了布局建議，如輸入和輸出電容的放置、反饋分壓器的位置、地層和電源層的處理等。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南等。
• WEBENCH? Power Designer：幫助用戶快速設計和優化電源系統。
• TI E2E?支持論壇：提供技術支持和社區交流。
