TPS7H4010-SEP 是一款易于使用的同步降壓 DC/DC 轉換器，能夠從 3.5 V 至 32 V 的電源電壓驅動高達 6 A 的負載電流。TPS7H4010-SEP 以非常小的解決方案尺寸提供卓越的效率和輸出精度。采用峰值電流模式控制。其他功能，如可調開關頻率、與外部時鐘同步、FPWM 選項、電源正常標志、精密使能、可調軟啟動和跟蹤，為各種應用提供了靈活易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置提高了整個負載范圍內的效率。該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳布局，具有最佳的 EMI 和熱性能。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。
*附件：tps7h4010-sep.pdf

特性

• 抗輻射
  • SEL、SEB 和 SEGR 抗擾度高達 LET = 43 MeV-cm ^2^ /毫克
  • SET 和 SEFI 特性高達 LET = 43 MeV-cm ^2^ /毫克
  • TID 保證每批晶圓高達 20 krad（Si）
  • TID 特性高達 30 krad（Si）
• 太空增強塑料
  • 受控基線
  • Au bondwire 和 NiPdAu 鉛表面處理
  • 增強的模塑料，實現低釋氣
  • 一個制造、組裝和測試站點
  • 延長產品生命周期
  • 延長產品變更通知
  • 產品可追溯性
• 寬電壓轉換范圍：
  • t 最小 = 60 ns（典型值）
  • t OFF-MIN （最小） = 70 ns（典型值）
• 低 MOSFET 導通電阻：
  • R DS_ON_HS = 53 mΩ（典型值）
  • R DS_ON_LS = 31 mΩ（典型值）
• 可調頻率范圍：350 kHz 至 2.2 MHz
• 可同步至外部時鐘
• 內部補償
• 電源正常標志
• 精確使能對系統 UVLO 進行編程
• 固定或可調的軟啟動時間
• 逐周期電流限制
• 帶打嗝模式的短路保護
• 熱關斷保護

參數

方框圖

1. 概述

TPS7H4010-SEP是一款輻射加固型同步降壓電壓轉換器，專為空間應用設計。它能夠提供高達6A的負載電流，支持3.5V至32V的寬輸入電壓范圍，并具有高效率和出色的輸出精度。

2. 主要特性

• ?輻射加固?：對SEL、SEB、SEGR免疫至LET = 43 MeV-cm2/mg，對SET和SEFI特性化至LET = 43 MeV-cm2/mg，TID保證每片晶圓批次高達20 krad(Si)，特性化至30 krad(Si)。
• ?空間增強塑料封裝?：控制基線、Au鍵合線和NiPdAu引線完成、增強型模塑化合物以降低出氣量。
• ?寬電壓轉換范圍?：具有極小的最小導通時間（tON-MIN = 60 ns）和最小關斷時間（tOFF-MIN = 70 ns）。
• ?低MOSFET導通電阻?：高側RDS_ON_HS = 53 mΩ，低側RDS_ON_LS = 31 mΩ。
• ?可調頻率范圍?：350 kHz至2.2 MHz，可同步至外部時鐘。
• ?保護功能?：包括熱關斷、輸入欠壓鎖定（UVLO）、逐周期電流限制和短路保護（打嗝模式）。

3. 應用

• 空間衛星點負載供電，用于FPGA、微控制器、數據轉換器和ASIC。
• 通信有效載荷、命令與數據處理、光學成像有效載荷、雷達成像有效載荷、激光通信有效載荷、導航有效載荷和科學探索有效載荷。

4. 功能描述

• ?同步降壓調節器?：集成高側和低側MOSFET，提供高效率。
• ?自動模式和FPWM模式?：自動模式在輕載時降低開關頻率以提高效率，FPWM模式在整個負載范圍內保持固定開關頻率。
• ?固定頻率峰值電流模式控制?：提供準確的DC負載調節。
• ?可調輸出電壓?：通過外部電阻分壓器設置輸出電壓。
• ?使能和UVLO?：精確使能輸入允許通過外部電阻分壓器編程系統UVLO。
• ?內部LDO和BIAS輸入?：集成內部LDO為控制電路供電，可選BIAS輸入以降低LDO功耗。
• ?軟啟動和電壓跟蹤?：控制輸出電壓啟動時的斜坡速率，可選跟蹤外部電壓斜坡。
• ?可調開關頻率和同步?：通過外部電阻設置開關頻率，可同步至外部時鐘。
• ?內部補償?：減少設計時間和外部組件數量。
• ?電源良好（PGOOD）標志?：指示輸出電壓是否處于適當水平。

5. 電氣特性

• ?輸入電壓范圍?：3.5V至32V。
• ?輸出電壓范圍?：可調，最高可達輸入電壓的95%。
• ?最大輸出電流?：6A。
• ?開關頻率?：350 kHz至2.2 MHz。
• ?熱關斷閾值?：典型值160°C。

6. 封裝與尺寸

• 30引腳WQFN封裝，尺寸為6.00 mm x 4.00 mm x 0.80 mm。

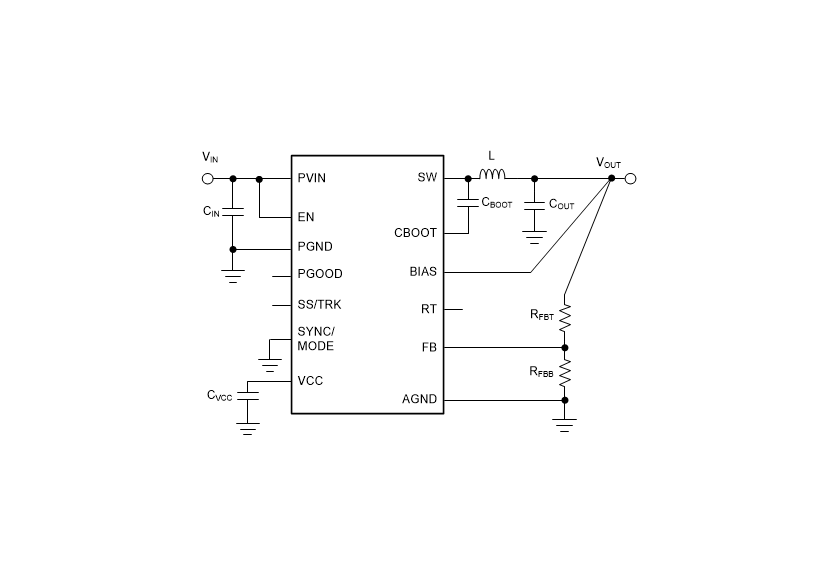

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻等組件的選擇和設計指南。

8. 布局指南

文檔強調了PCB布局對電源轉換器和系統性能的重要性，并提供了布局建議，如輸入和輸出電容的放置、反饋分壓器的位置、地層和電源層的處理等。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南等。
• TI E2E?支持論壇：提供技術支持和社區交流。
