摘要

隨著分布式能源技術的普及，陽臺儲能作為家庭能源管理的新興場景，對配套計量設備提出了高精度、智能化、小型化的要求。本文基于安科瑞電氣 ADL 系列外置互感器導軌式多功能電能表的技術特性，從產品設計、功能實現、場景應用三個維度，系統闡述該產品在陽臺儲能系統中實現能量計量、雙向管理、安全監控的核心價值。通過實測數據與應用案例分析，驗證其在光伏并網、電池充放電管理、防逆流控制等場景下的可靠性，為家庭能源系統集成提供技術參考。

一、陽臺儲能市場發展與計量需求演進

1.1 陽臺儲能的場景定位

陽臺儲能系統通常由小型光伏組件、儲能電池、逆變器及監控設備構成，形成 “自發自用、余電存儲” 的微型能源網絡。據 IEA 數據顯示，2024 年全球家庭分布式儲能裝機量同比增長 42%，其中陽臺 / 戶用場景占比達 37%，成為增速最快的細分市場。該場景對電表的核心需求包括：

空間適配性：導軌式安裝、小體積設計，適配陽臺有限空間；

功能集成性：同時支持光伏發電計量、電池充放電監測及電網交互計量；

安全可靠性：適應戶外環境溫度波動，具備防電擊、防過載保護。

1.2 傳統電表的技術瓶頸

傳統單相電表僅支持單向計量，無法滿足陽臺儲能 “發電 - 儲能 - 用電” 的雙向能量流監測需求。實測表明，普通電表在電流互感器精度、通訊協議兼容性、響應速度等方面存在不足：

電流測量誤差≥1%，導致儲能系統充放電效率計算偏差；

缺乏實時通訊接口，無法與儲能 BMS 系統聯動調節；

工作溫度范圍局限于 - 10℃~+50℃，難以適應陽臺露天環境。

二、ADL系列外置互感器導軌式多功能電能表

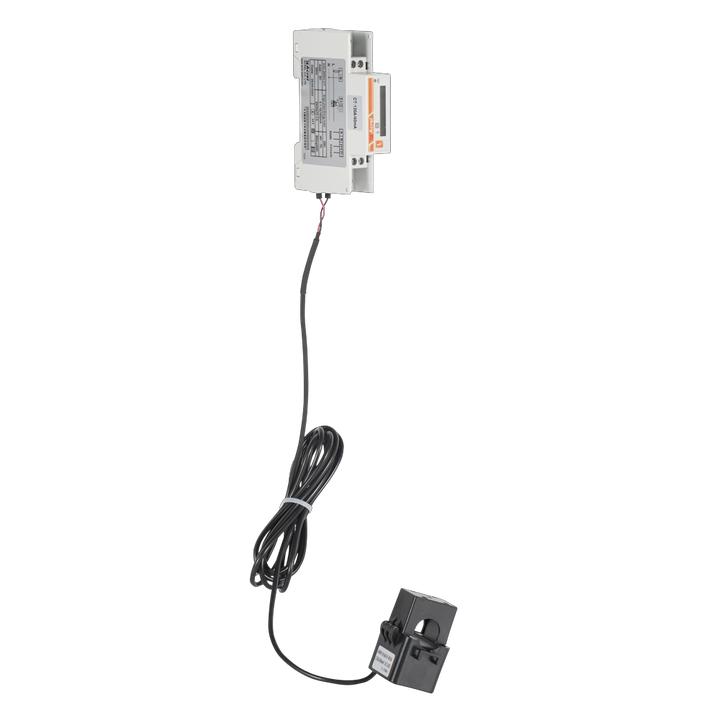

ADL系列外置互感器導軌式多功能電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

添加圖片注釋，不超過 140 字（可選）

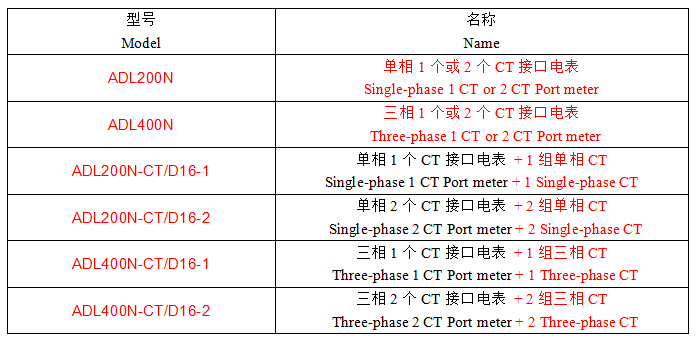

1.1型號

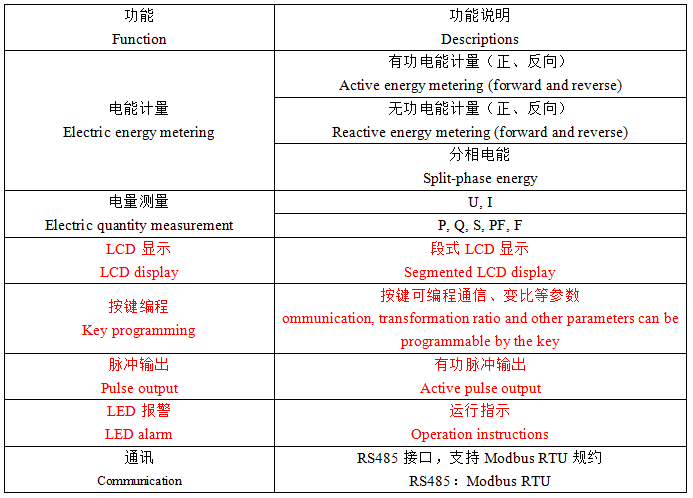

1.2功能

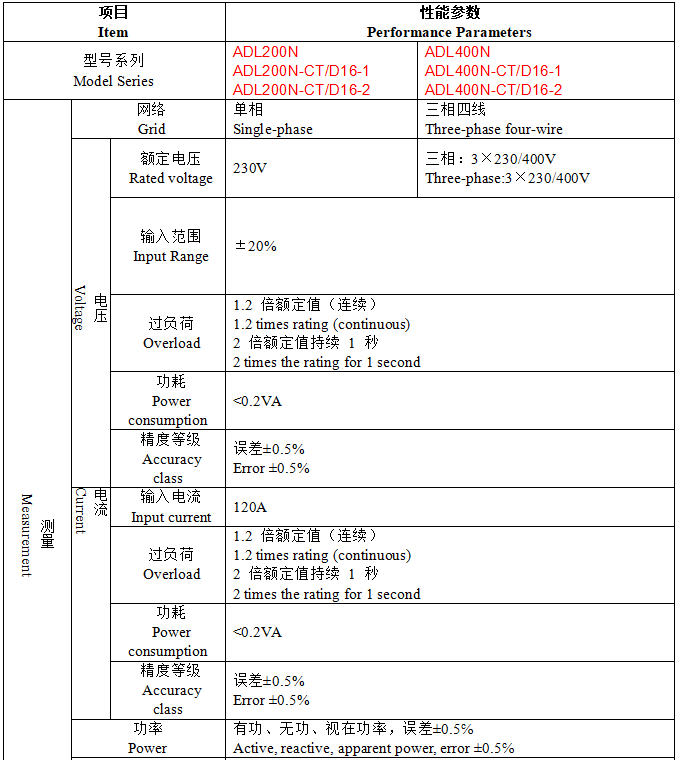

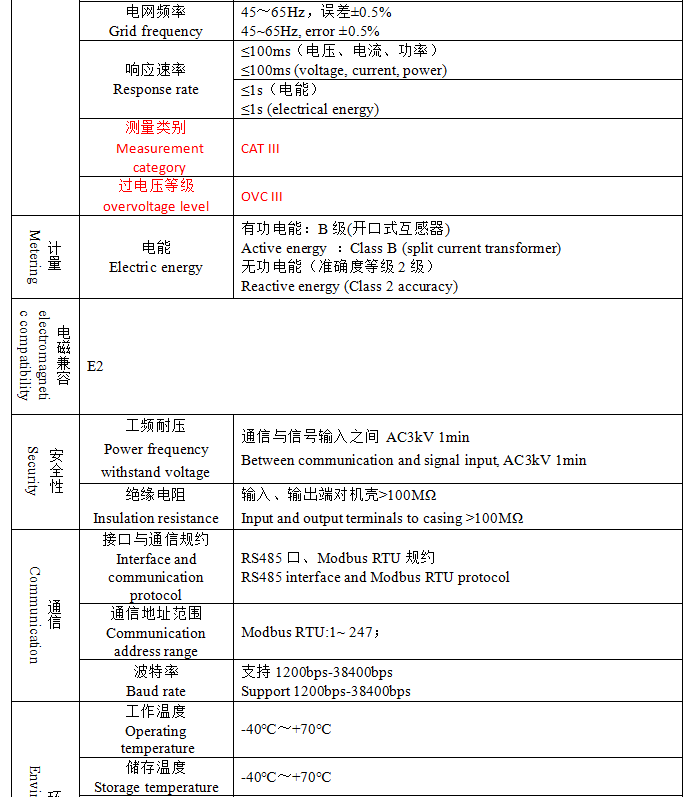

1.3產品參數

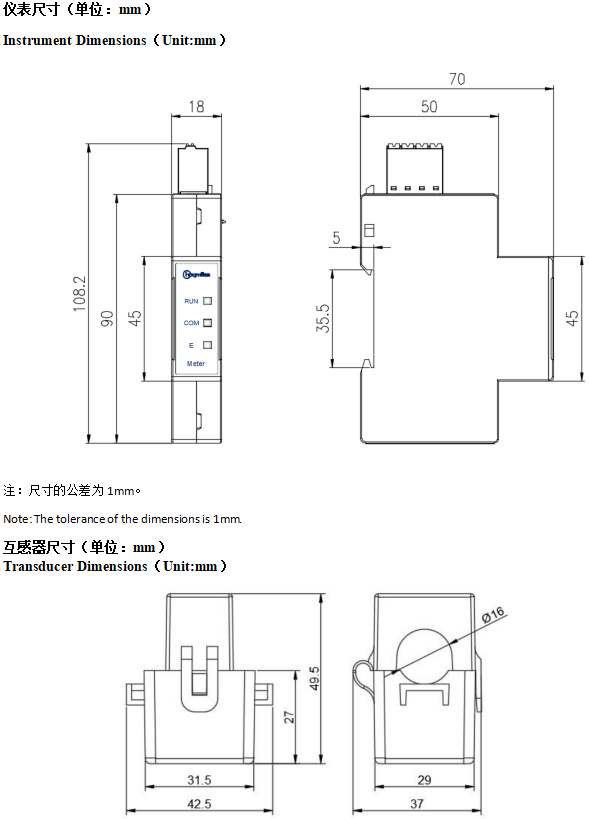

1.4尺寸

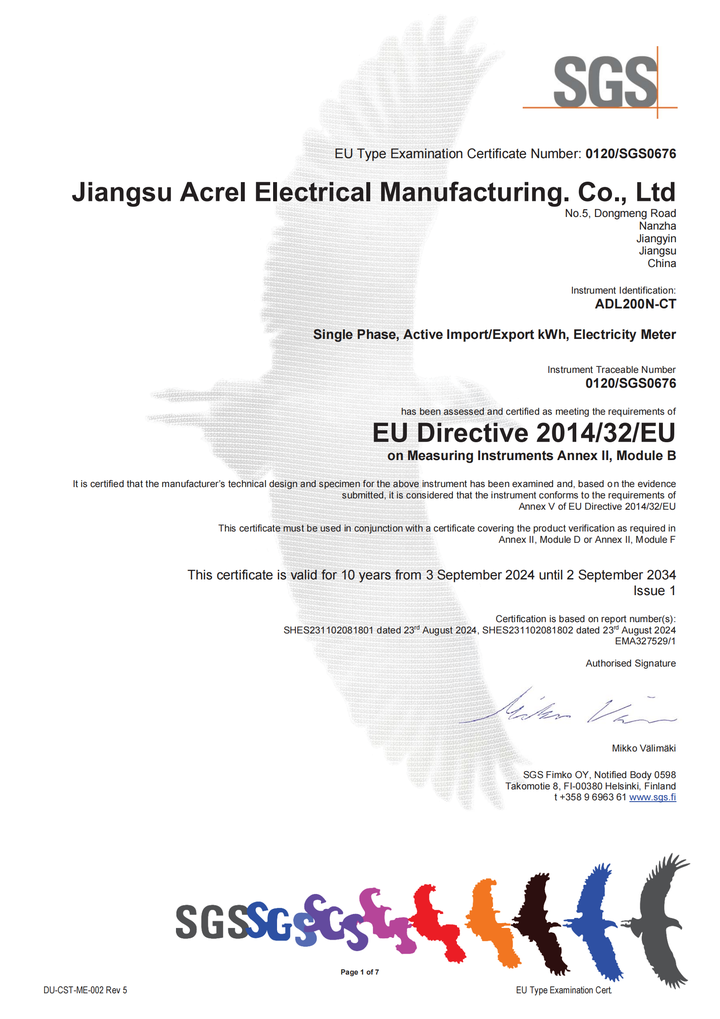

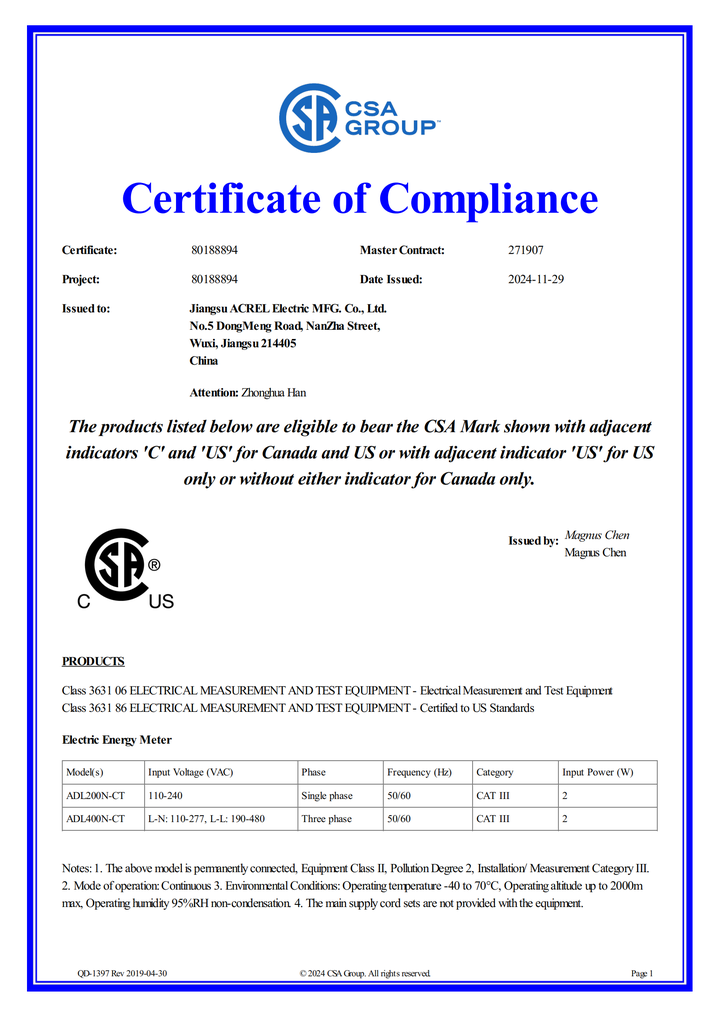

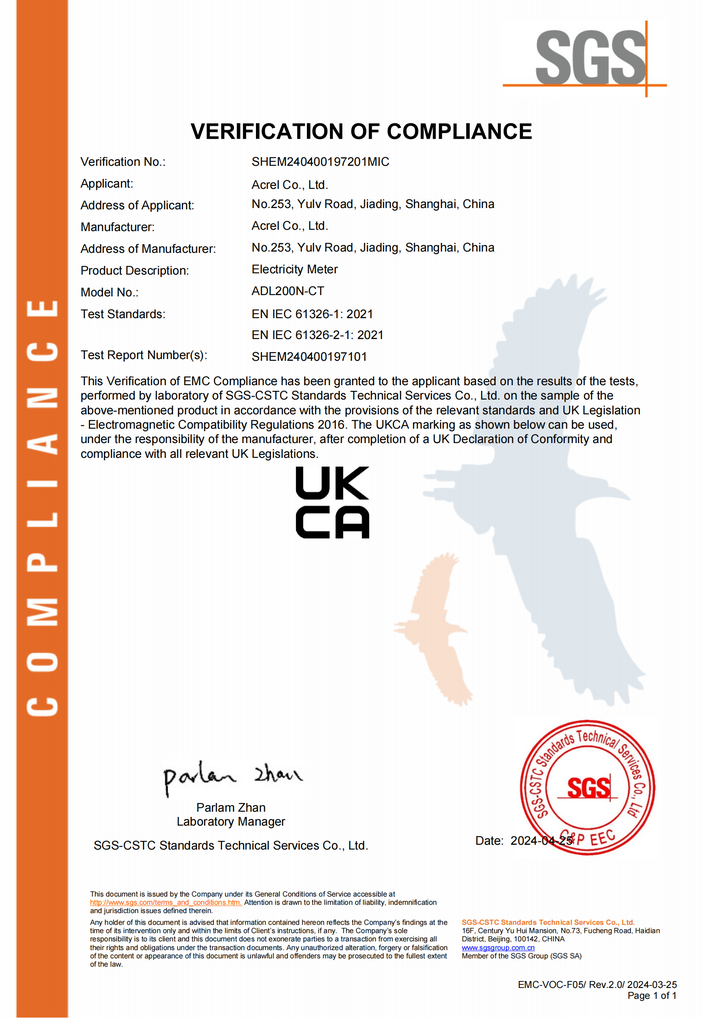

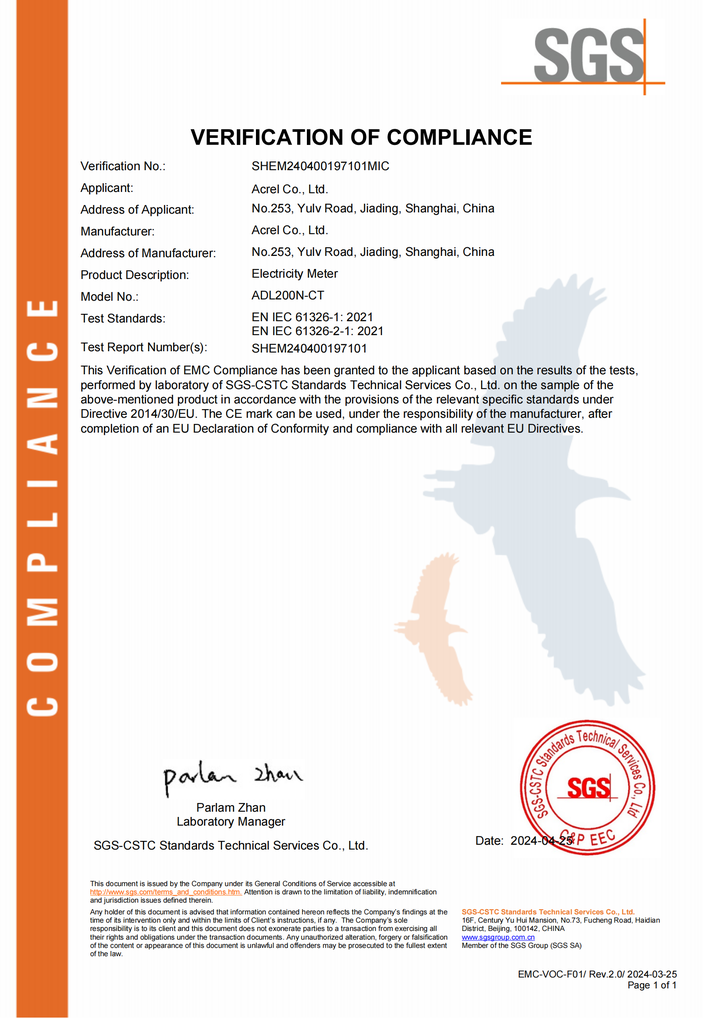

1.5證書
