——UXR 系列示波器，

自問世以來，

以指標性能和極佳的信號完整性，

一直被廣大用戶奉為高速測試的利器！

為什么信號完整性很重要？

信號完整性對于確保儀表具備高度測試準確性與可靠性至關重要。隨著新一代技術對數據傳輸速率提出越來越高的要求，信號完整性的重要性也日益凸顯。如圖1所示，所有主流技術正逐步從傳統的不歸零（NRZ）調制方式轉向脈沖幅度調制（PAM）。這種轉變使得系統能夠在不增加通道帶寬的前提下，在每個時鐘周期內傳輸更多的數據。

多級信號調制技術能夠更高效地利用可用帶寬，從而在不提升信號傳輸速率（即波特率）的情況下實現更高的數據吞吐量。以PAM4為例，它通過使用四個不同的電平，在每個符號（symbol）中傳輸2比特的信息，相較傳統的NRZ信號，在相同帶寬下實現了兩倍的數據傳輸速率。

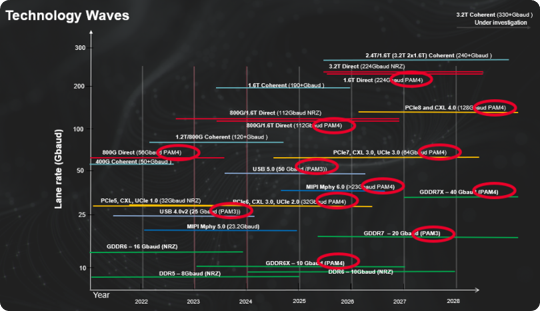

圖1：下一代技術浪潮

那么，轉向PAM4與對高信號完整性的需求有何關聯呢？采用PAM4調制方式，要求能夠精確測量信噪比較低的較小眼圖。在傳統的通信方案中，僅需關注1個信號眼圖和2個信號邊沿的測量。然而，當使用PAM4時，由于其特性，需要精確測量3個不同的信號眼圖和多達12個信號邊沿。這顯著增加了對信號完整性和測量精度的要求。

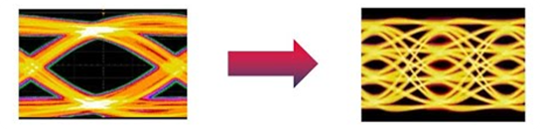

圖2：從具有1個眼的 NRZ 信號轉變為

具有3個眼的 PAM 4 信號

由于噪聲閾值的降低，PAM4信號對噪聲和抖動也變得更加敏感。隨著電壓電平數量的增加，各電平之間的判定閾值隨之縮小，使得位判決更加精細且容易受到干擾。隨著信號速率的提升以及多級電平的引入，在噪聲較大的信道中維持良好的信號完整性變得尤為關鍵，這也對均衡技術和糾錯能力提出了更高的要求。如果使用信號完整性不佳的示波器進行測量，將會進一步加大用戶的調試難度，甚至影響測試結果的準確性。

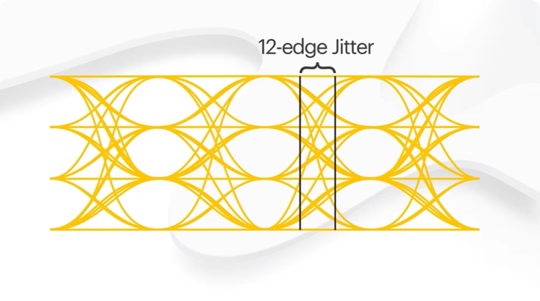

圖3：不要讓示波器的噪聲妨礙進行 12 階測量

為什么UXR有極佳的信號完整性？

UXR 示波器在信號完整性方面處于業界領先水平。憑借超低的本底噪聲、高有效位數（ENOB）以及極低的固有抖動和通道間抖動，UXR 非常適合應對下一代高速數字技術帶來的嚴苛挑戰。其卓越的信號完整性，源自于 UXR 的創新硬件架構。

UXR 采用了精心設計的前端與前置放大器系統，確保在各個環節盡可能減少噪聲引入。其前端模塊集成了是德科技（Keysight）專有的磷化銦（InP）芯片組，并采用法拉第籠技術進行屏蔽，有效防止外部噪聲和干擾的影響。該 InP 集成電路工藝被廣泛應用于前置放大器、觸發器、采樣模塊以及探頭放大器的設計中，實現了高性能與穩定性的完美結合。

這一模塊經過定制化設計，不僅能夠為高達 110 GHz 的信號提供充足支持，同時還將噪聲控制到最低水平，為精確測量和高效調試提供了堅實保障。

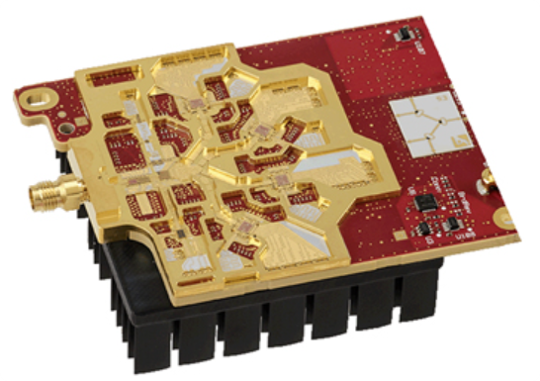

圖4：110 GHz UXR 的前端模塊
