智能機器人集成化系統中包含電池管理系統（BMS）、多模態傳感器陣列、精密伺服電機及高速信號傳輸模塊等關鍵硬件單元。隨著系統集成度的指數級提升與作業環境的復雜化演變，設備在運行過程中面臨日益嚴峻的電磁兼容性挑戰，主要表現為瞬態浪涌沖擊及靜電放電（ESD）現象。這些電磁擾動不僅會引發信號完整性劣化、總線通信異常等軟故障，更可能通過容性/感性耦合路徑導致核心控制單元出現指令紊亂、非易失性存儲器數據位翻轉等系統性失效問題。在極端工況下，高能級瞬態脈沖甚至?xí)斐晒β拾雽?dǎo)體器件的軟擊穿或CMOS集成電路的閂鎖效應，最終導致機器人功能癱瘓。那么，如何攻克這一難題呢？接下來，保護器件廠家東沃電子DOWOSEMI針對機器人瞬態浪涌和靜電放電問題設計出了具體的防護方案。

一、機器人BMS電池管理系統短路防護方案

供電系統是智能機器人的關鍵，其中電池管理系統（Battery Management System縮寫B(tài)MS）稱為電池管家，主要就是為了智能化管理及維護各個電池單元，防止電池出現過充、過放、過流等情況，延長電池的使用壽命，監控電池的狀態。眾所周知，MOS管對鋰電池板的保護作用非常大，它可以檢測過充電，檢測過放電，檢測充電時過電電流，檢測放電時過電電流，檢測短路時過電電流。一旦BMS發生短路，若最大能量超過了MOS管的最大Eas(雪崩能量)，就有可能燒毀MOS管致短路狀態，導致整個BMS失效，甚至著火。故非常有必要增加TVS二極管來替MOS管抗短路，以吸收瞬間能量。從東沃機器人BMS電池管理系統短路防護方案圖可知，東沃FAE工程師推薦SMAK10-058C、SMAK10-066C、SMAK10-076C型號TVS二極管，SMTO-218封裝，額定峰值電流IPP可達10KA，具有低鉗位、低漏電等優勢，同時還滿足HTRB、MSL、H3TRB、RSH等各項環境測試規范。

二、機器人電機驅動瞬態浪涌過壓防護方案

電機是智能機器人動力驅動和運動執行中的主要部件，如直線驅動器、旋轉驅動器等。電機啟動或者停轉都會形成浪涌電流。電機啟動時，由于靜態電阻非常小，上電等同于短路，其電機為感性負載，有較大的無功電流。反向電動勢容易對驅動電路中MOS管產生沖擊，從而導致MOS管的失效。故需要采用TVS二極管來吸收這種能量，保護驅動電路的正常運行。從東沃機器人電機驅動瞬態浪涌過壓防護方案圖可知，東沃FAE工程師推薦5.0SMDJ51A、5.0SMDJ70A、8.0SMDJ80A等系列型號TVS，SMC封裝，峰值功率可達8KW，具有鉗位低、漏電低等特點。

三、機器人DC-DC輸入接口瞬態浪涌防護方案

DC-DC指直流轉直流電源（Direct Current）。通常在直流電路中將一個電壓值的電能變?yōu)榱硪粋€(gè)電壓值的電能的裝置，比如通過一個轉換器能將一個直流電壓（48V）轉換成其他的直流電壓（5.0V或12.0V）。機器人DC輸入端口極其容易受瞬態浪涌的影響，對DC-DC轉換芯片造成沖擊，如果不加防護，容易對DC-DC芯片造成損傷，從而影響后端電路的正常工作。東沃FAE工程師推薦選用SMF48A、SMAJ48A、SMF70A、SMAJ70A等型號TVS二極管，具體可根據輸入電壓范圍及電路工作電流大小選擇相應型號。

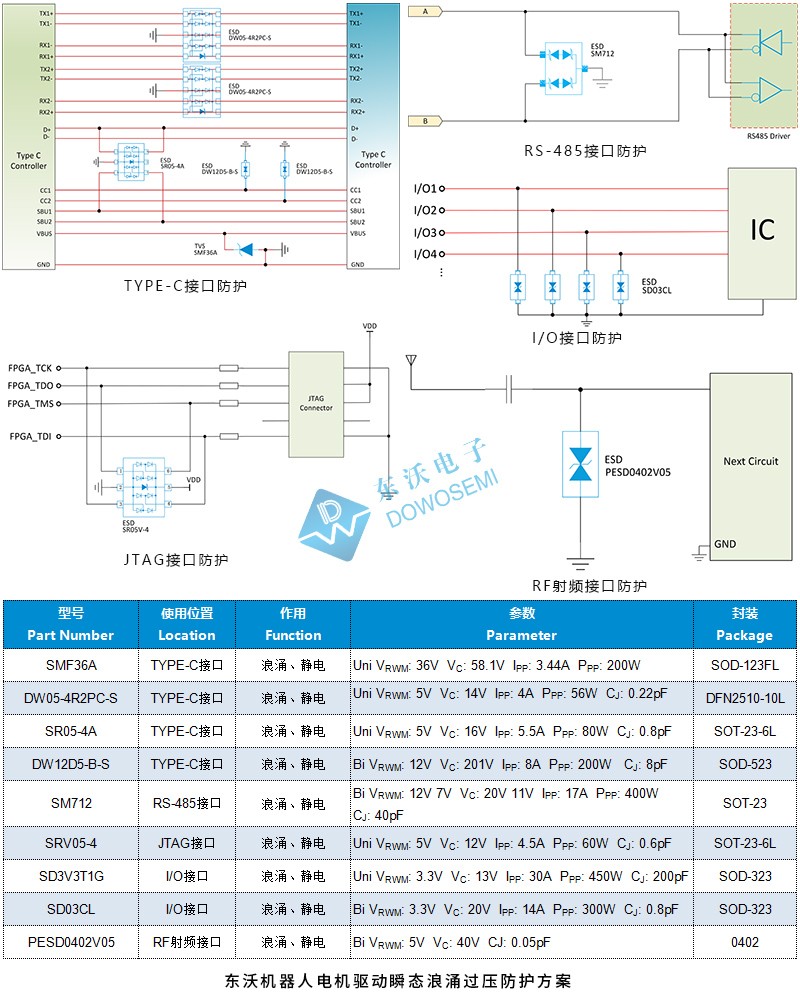

四、機器人信號傳輸接口浪涌靜電防護方案

智能機器人的信號傳輸接口（比如TYPE-C、RS-485、I/O、JTAG、RF射頻接口等）很容易產生ESD問題。靜電放電（ESD）會造成機器人內部的半導體元件，如集成電路、芯片等永久性損壞，為此，很有必要在機器人各個信號接口位置加ESD二極管作防護。ESD二極管能夠快速響應靜電放電，將靜電能量泄放掉，保護接口電路和與之相連的內部電路不受靜電損害。

關于智能機器人浪涌靜電防護應用方案及保護器件選型就分享到這兒了，針對實際應用場景中存在的EMC/EMI兼容性問題、IEC 61000-4系列標準符合性驗證需求，或需進行防護拓?fù)浣Y(jié)構優化、保護器件參數匹配性修正等深度技術迭代，東沃電子（DOWOSEMI）資深FAE團隊東沃電子FAE團隊提供專業技術支持！
